YAMAHA YSM20R SMD Jalur Perakitan GD450+ Printer Stensil Smt

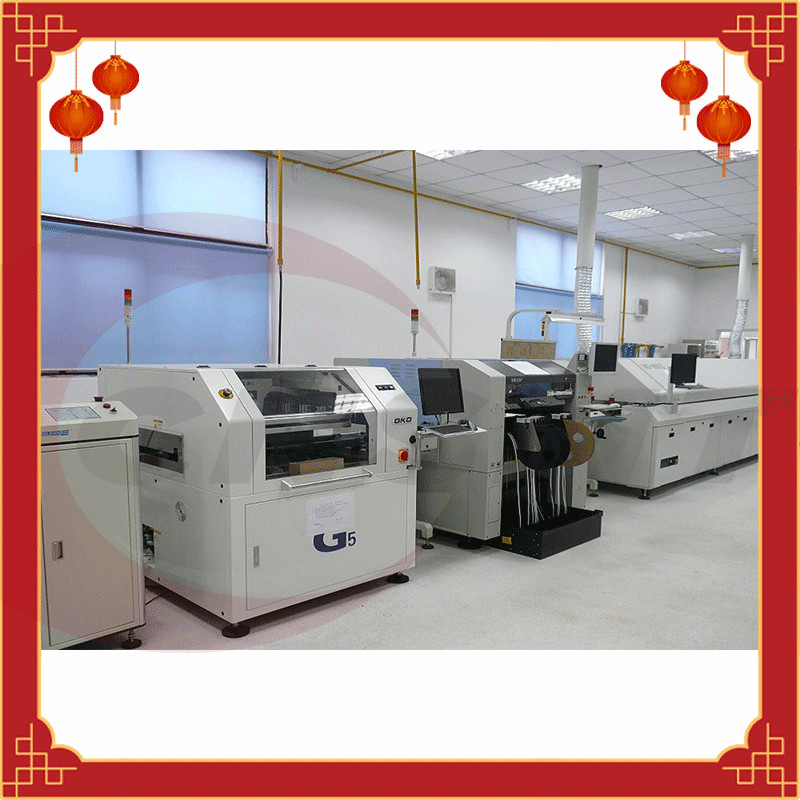

Jalur perakitan YAMAHA YSM20R SMT
Mesin penempatan level pemula seri YSM yang menggabungkan kecepatan tinggi dan keserbagunaan, dan mencapai kemampuan penempatan level tertinggi di dunia di antara model level yang sama*
Mesin penempatan dasar yang menampilkan tiga "1" untuk mencapai yang terbaik
Dukungan fleksibel untuk berbagai lokasi produksi
Berbagai fungsi untuk memastikan produksi yang stabil
: Dibandingkan dengan kemampuan penempatan (CPH) dari mesin penempatan level yang sama dengan balok tunggal/kepala penempatan tunggal dalam kondisi terbaik.(Hasil survei perusahaan pada Januari 2017)
Parameter YSM10 mesin penempatan blok kecil Yamaha:
1. Ukuran media target: L510 x W460 mm～L50 x W50 mm.Gunakan aksesori opsional, dapat sesuai dengan substrat L610mm
2. Kapasitas pemasangan: Spesifikasi kepala pemasangan HM (10 nozel) Spesifikasi kepala pemasangan HM5 (5 nozel).46.000CPH (dalam kondisi baik perusahaan) 31.000CPH (dalam kondisi baik perusahaan)
3. Komponen yang dapat dipasang: 03015～W55 x L100mm (* lulus W45mm untuk identifikasi segmentasi), tinggi di bawah 15mm.Jika tinggi komponen* melebihi 6,5mm, atau ukuran komponen* melebihi 12mm x 12mm, kamera multi-visi diperlukan (konfigurasi opsional)
4. Akurasi penempatan perusahaan kami baik (bila menggunakan komponen standar untuk evaluasi): ±0,035mm (±0,025mm) Cpk≧1.0 (3σ)
5. Jumlah pengumpan yang dapat dipasang: rak pengumpan tetap: 96 baki lagi (diubah dengan pita 8mm): 15 jenis
6. Spesifikasi daya: AC tiga fase 200/208/220/240/380/400/416V±10%50/60Hz
7. Sumber pasokan udara: di atas 0,45MPa, bersih dan kering
8. Dimensi: L1,254 x W1,440 x H1,445mm
9. Berat badan utama: sekitar 1.270kg
Fitur mesin penempatan YAMAHA YSM10:
1. Ini adalah model permukaan mounter entry-level dengan kinerja 46.000CPH untuk mencapai dunia ** di tingkat yang sama dari 1 balok dan 1 kepala penempatan;
2. Dibandingkan dengan model sebelumnya, kecepatan telah meningkat lebih dari 25%, mencapai kemampuan penempatan terbaik di dunia pada level yang sama.Dilengkapi dengan kepala penempatan HM.Ini menggunakan kamera pemindaian baru yang meningkatkan kemampuan untuk merespons komponen;
3. Dukungan fleksibel untuk lokasi produksi;
4. Mewujudkan fungsi produksi yang stabil;
5. Produksi multi-modul dengan fleksibilitas tinggi.
Printer Stensil SMT berkecepatan tinggi:
GD450+
pengantar detail:
1. Presisi printer pasta solder
Model kalkulasi numerik khusus GTS, akurasi pemosisian berulang ±12,5 mikron (±0,0005") @6 , Cp 2.0
2. Platform penyesuaian khusus untuk printer pasta solder HTGD
Mekanisme penggerak modul UVW dengan kekakuan tinggi khusus GTS dan mekanisme pengangkatan sumbu Z segitiga terbalik secara efektif meningkatkan stabilitas penyesuaian platform, mewujudkan transmisi ultra-halus di bawah penyesuaian gerakan mikro, dan membuat mesin memenuhi persyaratan pencetakan presisi yang lebih tinggi.Strukturnya sederhana dan andal, dan penyesuaiannya nyaman.Ini dapat dengan cepat mewujudkan penyesuaian otomatis ketinggian pengangkatan jarum PIN papan PCB dengan ketebalan berbeda.
3. Motor stepping self-adjusting mengambang yang dapat diprogram menggerakkan kepala cetak dari printer pasta solder
Kontrol motor loncatan yang terhubung langsung secara independen, sistem kontrol tekanan ** bawaan, dapat secara akurat menentukan nilai tekanan asli alat penyapu, tanpa memperhitungkan jenis, panjang, berat, atau ketebalan bilah alat penyapu.Dapat diprogram untuk mencapai proses pencetakan yang fleksibel;Ini dirancang untuk persyaratan tekanan yang berbeda dari squeegee depan dan belakang dan stabilitas pengangkatan untuk mencegah kebocoran pasta solder dan bilahnya memiliki desain penjepit fleksibel tertentu.Tekanan squeegee, kecepatan pengangkatan, kecepatan pencetakan, dan jangkauan pencetakan semuanya dapat disesuaikan dengan perangkat lunak, dan itu untuk pelanggan. Menyediakan berbagai metode pembongkaran untuk beradaptasi dengan papan PCB yang berbeda dengan persyaratan timah yang berbeda, menyediakan pelanggan dengan platform kontrol pencetakan yang baik.
4. Sistem penentuan posisi PCB dari mesin cetak HTGD
Penggerak sabuk datar, secara efektif meningkatkan kapasitas dan kecepatan rel pemandu;penggerak motor stepper, dapat diprogram untuk mewujudkan kecepatan dan tindakan transportasi yang berbeda;rel panduan konsep baru, transmisi mulus untuk memastikan keandalan transportasi PCB;ketebalan papan PCB adaptif, lebih banyak proses manufaktur Nyaman;perangkat lunak dapat menyesuaikan tekanan dan tekanan sisi elastis, dan dapat dilengkapi dengan vakum rongga hisap keseluruhan di bagian bawah dan vakum parsial multi-titik di bagian bawah.
5. Sistem pembersihan
Struktur pembersihan otomatis;kipas daya tinggi dan generator vakum Venturi untuk menyedot debu;tiga metode pembersihan kering, basah, dan vakum, dan dapat dikombinasikan secara bebas.Pengguna dapat mengatur siklus pembersihan, parameter waktu dan kecepatan sesuai dengan kebutuhan aktual;panjang Kertas penyeka bersifat universal, mudah dibongkar dan menghemat sumber daya;pelat penyeka karet yang lembut dan tahan aus, bersihkan secara menyeluruh dan mudah dibongkar.
6. Sistem penjepit rangka baja yang sangat mudah beradaptasi
Menyadari pencetakan bingkai layar dengan berbagai ukuran (370mm x 470mm~737 mm x 737 mm), dan dapat mewujudkan perubahan model yang cepat dalam proses produksi;posisi otomatis dalam arah Y.
7. Sistem kontrol listrik
Penggunaan sirkuit terintegrasi modular yang dikembangkan sendiri aman dan mudah dirawat;sistem kontrol industri tercanggih di industri ini dapat digunakan untuk memodifikasi parameter mesin selama pergerakan.
8. Gambar dan sistem optik dari printer pasta solder
Sistem jalur optik baru - lampu cincin seragam dan cahaya koaksial kecerahan tinggi, ditambah dengan fungsi menyesuaikan kecerahan tanpa batas, membuat semua jenis titik Mark dapat diidentifikasi dengan baik (termasuk titik Mark yang tidak rata), cocok untuk tinning, Tembaga- berlapis, berlapis emas, kaleng, FPC dan jenis lain dari PCB dengan warna yang berbeda.Sumber cahaya empat arah dapat disesuaikan, lensa telesentrik, jaring baja, dan papan PCB menyala secara bersamaan.
9. Antarmuka operasi grafis Cina / Inggris yang sederhana dan mudah digunakan untuk printer pasta solder
Gunakan sistem operasi windows XP dan antarmuka manusia-mesin grafis yang dikembangkan secara independen: terutama untuk efek navigasi file program, yang nyaman bagi semua operator untuk membiasakan diri dengan operasi dengan cepat;Pergantian bahasa Cina/Inggris gaya menu, log operasi, catatan kesalahan/diagnosis sendiri kesalahan/Analisis kesalahan prompt/alarm ringan dan fungsi lainnya membuat pengoperasian menjadi sederhana dan nyaman.
10. Inspeksi kualitas pencetakan pasta solder 2D dan analisis SPC
Fungsi 2D dapat dengan cepat mendeteksi masalah pencetakan yang buruk seperti offset, timah kecil, pencetakan hilang, dan bahkan timah, dan titik deteksi dapat ditingkatkan secara sewenang-wenang;Perangkat lunak SPC dapat menganalisis indeks CPK mesin melalui sampel yang dikumpulkan oleh mesin untuk memastikan kualitas pencetakan
| Parameter PCB dari mesin cetak visi otomatis | |
| *Ukuran papan besar (X x Y) | 450mm x 320mm |
| *Ukuran papan kecil (X x Y) | 50mm x 50mm |
| Ketebalan PCB | 0.4mm~6mm |
| halaman melengkung | Maks.PCB diagonal 1% |
| * Berat papan besar | 6Kg |
| Jarak tepi papan | Dibentuk menjadi 3 mm |
| * Jarak bawah yang besar | 16mm |
| Kecepatan transmisi | 1500mm/dtk (Maks) |
| Tinggi transmisi dari tanah | 900±40mm |
| Arah lintasan konveyor | Kiri-kanan, kanan-kiri, kiri-kiri, kanan-kanan |
| metode transfer | Rel transportasi satu bagian (opsi: rel tiga bagian) |
| Metode penjepitan PCB | Mekanisme papan penekan baris empat sisi paralel atas diratakan, perangkat lunak dapat menyesuaikan tekanan sisi elastis, vakum parsial multi-titik bawah atau vakum seluruh rongga hisap, substrat pengunci tepi dikencangkan (opsi) |
| Metode dukungan papan | Thimble magnetik, blok kontur, perlengkapan benda kerja khusus, Grid-Lok (opsi) |
| Parameter pencetakan printer visi otomatis | |
| Kepala cetak | Dua penggerak motor independen yang terhubung langsung, kepala penggerak pneumatik-listrik (opsi), kepala pencetakan loop tertutup (opsi) |
| Ukuran bingkai template | 420mm x 500mm~737 mm x 737 mm |
| * Area pencetakan besar (X x Y) | 450mm x 320mm |
| Jenis pengikis | Baja squeegee/karet squeegee (sudut 45 °/55 °/60 ° sesuai dengan proses pencetakan pilihan pencocokan) |
| Panjang pengikis | 220mm ~ 500mm |
| Tinggi pengikis | 65±1mm |
| Ketebalan pisau | Lapisan karbon seperti berlian 0.25mm |
| Modus pencetakan | Pencetakan squeegee tunggal atau ganda |
| Panjang demoulding | 0,02 mm hingga 12 mm |
| Kecepatan pencetakan | 6 mm/dtk hingga 200 mm/dtk |
| Tekanan pencetakan | 0,5kg hingga 10Kg |
| Mencetak jadwal perjalanan | ±200 mm (dari tengah) |
| Parameter gambar printer visi otomatis | |
| Bidang Pandang Gambar (FOV) | 6.4mm x 4.8mm |
| Rentang penyesuaian platform | X, Y: ±7.0mm, : ±2.0°. |
| Jenis titik referensi | Titik datum bentuk standar (lihat standar SMEMA), lahan/bukaan |
| Sistem kamera | Kamera terpisah, sistem visi pencitraan atas/bawah terpisah, pemosisian pencocokan geometris |
| Parameter kinerja mesin cetak visi otomatis | |
| Akurasi pengulangan kalibrasi gambar | ±12,5 mikron (±0,0005") @6 , Cp lebih besar dari atau sama dengan 2,0 |
| Pencetakan pengulangan | ±25 mikron (±0,001") @6 , Cp lebih besar dari atau sama dengan 2,0 |
| waktu sirkulasi | Kurang dari 7,5 detik |
| Ubah waktu | Kurang dari 5 menit |
| Peralatan Mesin Cetak Hetian Goode | |
| Kebutuhan daya | AC220V±10%, 50/60HZ, 15A |
| Persyaratan udara terkompresi | 4 ~ 6Kg / cm2, tabung berdiameter 10,0 |
| sistem operasi | Windows XP |
| dimensi fisik | 1150mm x 1440mm x 1480mm |
| Berat mesin: | 1000Kg |
| Modul kontrol suhu dan kelembaban (opsi) | |
| Suhu sekitar | 23±3℃ |
| Kelembaban relatif | 45～70% RH4 |
Oven Reflow CNSMT Merek China Berkualitas Tinggi - TSM800
| Model | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Spesifikasi mesin | ||||||
| Ukuran: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Berat (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zona suhu | Atas 8.Bawah 8/ panjang3070 | 10 Atas.10 Bawah/panjang3890 | Top 12.Bottom 12/ panjang 4650 | Atas 8.Bawah 8/ panjang 3070 | Top 10. Bawah 10/ panjang 3890 | 12 Atas. 12 Bawah/ panjang4650 |
| Jumlah zona dingin | Tbp2.Bawah 0/ | Atas3.BawahO/ | Atas4.BawahO/ | Atas2.BawahO/ | teratas3.Bawah./ | Atas4.BawahO/ Atas4.Bawah4 |
| TOP2.Bawah 2 | teratas3.Bawahan | Atas4.Bawah4 | Atas2.Bawah 2 | 1bp3.Bawahan | ||
| Struktur pelat pembetulan zona pemanasan | Plat aluminium tebal | |||||
| Metode pendinginan | Pendingin udara rumah kaca / pendingin air dingin | |||||
| Sistem pengaturan | ||||||
| Kebutuhan daya | 30 380V 50Hz | |||||
| Kekuatan total | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Startup, daya operasi normal | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Waktu pemanasan | Sekitar 25 Menit | |||||
| Akurasi suhu | ±1°C | |||||
| Metode kontrol suhu | Kontrol loop tertutup PID + drive SSR | |||||
| PCBPerbedaan suhu lateral | ±1,5 °C | |||||
| Penyimpanan parameter proses | Secara otomatis menyimpan berbagai operasi dan catatan alarm + operasi manual untuk menyimpan berbagai pengaturan parameter proses | |||||
| Alarm tidak normal | Penyimpangan suhu standar, penyimpangan kecepatan dan kesalahan AC, alarm suara dan cahaya dari kegagalan daya listrik | |||||
| Alarm di luar papan | Fungsi alarm off-board standar | |||||
| Sistem transportasi | ||||||
| Struktur rel | Secara keseluruhan dua tahap | |||||
| Struktur rantai | Gesper tunggal 35B dengan rantai baja mangan rib dan pin berlapis nikel | |||||
| Lebar pelat maksimum | 400mm (Opsional 610mm) | 2-280mm (Opsional 2-300mm) | ||||
| Rentang penyesuaian lebar rel | 50-400mm (Opsional 50-610mm) | 50-280mm (Opsional 50-300mm) | ||||
| Arah transportasi | Lto R Opsional R ke L) | |||||
| Bentuk tetap rel | Depan tetap, belakang opsional tetap | Rel No. 1 dan Rel No. 4 diperbaiki, dua rel opsional lainnya dapat diperbaiki. | ||||
| Kecepatan transportasi | 400 2000mm/mnt | |||||
| Tinggi pelat transportasi | 900±15mm | |||||
| Sistem pelumasan otomatis | Pengisian otomatis pelumas standar dan fungsi pengisian manual | |||||
| Sistem nitrogen | ||||||
| konsumsi nitrogen | 20-25m3/ jam@300-1000ppm | 25-30m3/jam@300-10OOppm | ||||
