Samsung HANWHA SMD Jalur Perakitan Sabuk Konveyor 0.65MPa Untuk Peralatan Rumah Tangga

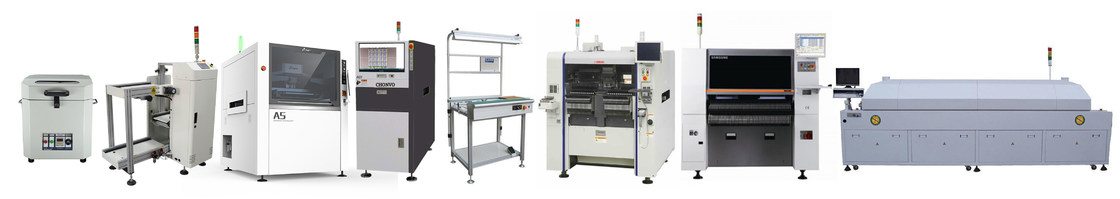

Jalur Perakitan SMT Samsung /HANWHA
Jalur Perakitan SMT Samsung /HANWHA adalah salah satu mesin SMT paling populer, CPH dari 40000 hingga 200000 tergantung pada permintaan Anda, dan anggaran Anda.
CNSMT memberi Anda semua tingkat mesin jalur perakitan smt Samsung / HANWHA di Cina, dengan harga yang kompetitif dan pelayanan yang baik untuk Anda.
Samsung /HANWHA PICK memilih dan menempatkan spesifikasi mesin:
Mesin Penempatan HANWHA Mesin Penempatan Hanwha SM471plus/SM481plus/SM482plus/DECAN Mesin Penempatan cocok untuk:
1. Industri peralatan rumah tangga: AC, lemari es, mesin cuci, pemanas air, kompor induksi, dll.;
2. Industri mobil: instrumen mobil, catu daya mobil, audio mobil, sumber cahaya mobil, dll .;
3. Industri LED: lampu LED, peralatan penerangan dalam ruangan, peralatan penerangan luar ruangan, penerangan industri, dll .;
4. Elektronik konsumen: ponsel, notebook, PC, catu daya seluler, papan pelindung baterai, perangkat pintar yang dapat dikenakan, rumah pintar, dll.;
5. Semua kategori elektronik lainnya;
HANWHA Mounter Hanwha Mounter SM481plus
Pemosisian: kamera terbang + kamera tetap (opsional)
Pemasangan nomor sumbu: 10 sumbu x1 kantilever
Kecepatan pemasangan: 40.000 CPH (kondisi terbaik)
Komponen yang sesuai:
01005 ~ 42mm (H 15mm)
Ukuran PCB (mm):
460(L) x 400(W) 510(L) x 460(W) (opsi)
610(L) x 510(W) (opsi) 740(L) x 460(W) (opsi)
Ketebalan PCB: 0.38-4.2mm
Jumlah pengumpan (standar 8mm): 120ea/112ea
Konsumsi energi:
Catu daya AC200/208/220/240/380/415V (50/60HZ, 3Fase)
Maks.4.7kva
Konsumsi udara 0,5-0,7MPa (5-7kgf/cm2) 160N/mnt
Dimensi: 1.650(L) x 1.680(D) x 1.530(T)
Berat: sekitar 1655kg
Printer Stensil SMT berkecepatan tinggi:
MODEL CNSMT-ASE
|
Spesifikasi mesin printer pasta solder otomatis: |
|
Model Ase |
|
Bingkai Layar Ukuran Min 370X370mm |
|
Ukuran Maks 737X737mm |
|
Ketebalan 25 ~ 40mm |
|
PCB Ukuran Min 50X50mm |
|
PCB Ukuran Maks 400X340mm |
|
Ketebalan PCB 0,4 ~ 6mm |
|
Warpage PCB Warpage 1% |
|
Tinggi Transportasi 900±40mm |
|
Arah Transportasi Kiri-Kanan;Kanan kiri;Kiri-Kiri;Benar, benar |
|
Kiri kanan;kanan kiri;kiri-kiri;benar, benar |
|
Kecepatan Transportasi Maks 1500mm / S Dapat Diprogram |
|
Lokasi Papan |
|
Penempatan PCB Sistem Pendukung Metode dukungan Pin Magnetik / Meja atas-bawah disesuaikan / blok pendukung |
|
dengan tangan Magnetik * Jarum/Dapat Disesuaikan * Angkat platform/Blok kontur |
|
Penjepitan Sistem klem samping, nosel vakum, klem samping, nosel vakum |
|
Kepala cetak Dua kepala cetak bermotor independen |
|
Dua motor berpasangan langsung independen untuk menggerakkan kepala cetak |
|
Kecepatan Squeegee 6~200mm/dtk |
|
Tekanan Squeegee 0 ~ 15Kg kontrol motor |
|
Sudut Squeegee 60 °/55 °/45 ° |
|
Squeegee Type Squeegee Type Stainless steel (Standar), Squeegee Plastik |
|
Kecepatan Pemisahan Stensil 0.1~20mm/dtk Dapat Diprogram |
|
Sistem Pembersih Kering, Basah, Vakum (Dapat Diprogram) Kering, Basah, Vakum |
|
Rentang Penyesuaian Tabel X: ±10mm;Y: ±10mm;: ±2° |
|
Kontrol Penyesuaian Tabel |
|
Kontrol penyesuaian tabel motor linier |
|
Parameter mesin Mesin |
|
Ulangi Posisi Akurasi ±0,01mm |
|
Akurasi Pencetakan ±0,025mm |
|
Waktu Siklus <7 detik (Tidak Termasuk Pencetakan & Pembersihan) |
|
Waktu Pergantian Produk <5Menit |
|
Udara yang Dibutuhkan 4.5~6Kg/cm2 |
|
Masukan Daya AC: 220±10%, 50/60HZ 1Φ 3KW |
|
Metode Kontrol Kontrol PC |
|
Dimensi Mesin 1220(L)X1355(W)X1500(H)mm |
|
Berat Mesin Kira-kira: 1000Kg |
Oven Reflow CNSMT Merek China Berkualitas Tinggi - TSM800
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
