Hanwha Samsung SM482 PLUS Lini Produksi SMT Smd Anti Statis

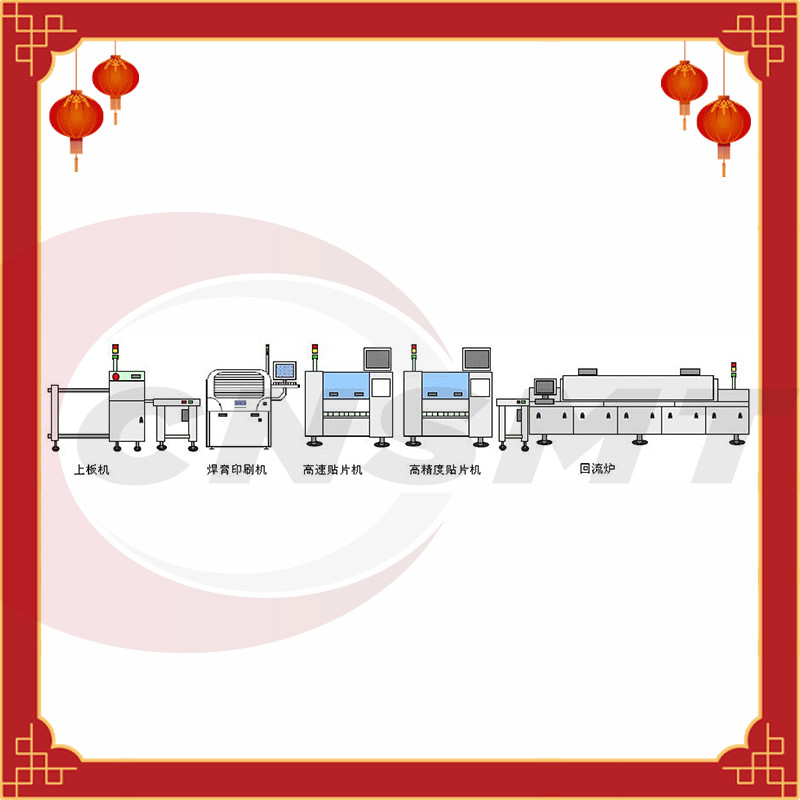

Jalur Perakitan Samsung/Hanwha SM482/PLUS SMT
Jalur Perakitan SMT Samsung / Hanwha SM482 / PLUS adalah jalur produksi SMT berkecepatan tinggi, kami berdua menyediakan jalur perakitan mesin pick and place SMT samsung sm482 baru dan bekas Anda.
Mesin baru dan bekas bekerja dengan baik, dan printer pasta solder adalah printer otomatis, printer stensil otomatis penuh merek China, kami juga memiliki printer merek DEK MPM foreigh untuk Anda, oven reflow adalah merek baru kami sendiri, juga memiliki heller dan merek lain untuk Anda memilih.
Analisis solusi perencanaan bengkel lini produksi SMT
Persyaratan bengkel dianggap memenuhi persyaratan berikut:
a, persyaratan anti-statis di tanah, (lantai epoksi masih PVC, periksa informasinya sendiri, PVC lebih indah dan tahan lama);
B.Pertimbangkan persyaratan bantalan beban tanah sesuai dengan persyaratan peralatan (terutama peralatan pencetakan pasta solder, tanyakan kepada produsen peralatan dan perencana pabrik);
C.Puas dengan persyaratan kontrol suhu dan kelembaban di bengkel SMT, langit-langit dapat diperlakukan sesuai untuk mengurangi biaya pendinginan udara.(umumnya 3,0 m, perhatikan apakah gudang diminati);
D.Kebutuhan listrik/gas dari peralatan (udara/nitrogen), pengolahan limbah gas, dll. Dan bahan baku/arah pipa.Cadangan ruang, dll. Persyaratan ventilasi peralatan;
e.Untuk memenuhi persyaratan pencahayaan, apakah akan menggunakan lampu hemat energi, seperti T5, bukan T8.Setidaknya 300LUX;
F.Persyaratan pemadam kebakaran, harus ada kompartemen, pertimbangkan pemadam kebakaran.
2. Peralatan lini produksi SMT yang direncanakan
Rencananya adalah memasang dua jalur produksi SMT yang identik, melengkapi: printer pasta solder / mesin penempatan / oven reflow.
Lebar maksimum peralatan di jalur produksi adalah 2,0 meter, dan panjang total semua peralatan adalah 17 meter.Pertimbangkan perencanaan selanjutnya dan tambahkan lini produksi (peralatan bodi lini serupa).
sebuah.Peralatan SMT harus menghindari posisi tegak lurus dan menjaga jarak tertentu darinya.Intervalnya adalah untuk peralatan melewati setidaknya satu gerbong pengumpan setelah dimuat dengan bahan;
B.Rangka luar peralatan SMT harus dibedakan dengan zebra cross.Jarak antara zebra cross dan peralatan adalah bahwa peralatan harus diperpanjang lebih dari 50 cm setelah peralatan dimuat dengan bahan;
C.Jarak terbaik antara dua jalur produksi adalah 1,2 meter atau lebih antara bingkai luar;
D.Area inspeksi dan perbaikan umumnya direncanakan di akhir lini, dan inspektur kualitas dapat melakukan inspeksi acak di akhir lini.
Berdasarkan pertimbangan di atas, panjang setiap lini produksi minimal harus 17 meter (terlepas dari kondisi lorong kepala jalur dan area kanban ujung jalur), dan lebarnya harus lebih dari 3 meter (mesin penempatan memiliki bahan dua sisi).
Samsung /HANWHA SM482 plusPICK memilih dan menempatkan spesifikasi mesin:
Hanwha Mounter SM482 Plus
Ukuran PCB: 460(L) x 400(W)
Elemen terkecil: 01005 ~ 55mm (H 15mm)
Stasiun Feida: 120ea/112ea
Kecepatan pemasangan: 30.000 CPH
Tinjauan produk: Mesin penempatan Hanwha SM482 Plus, ukuran PCB: 460(L) x 400(W), komponen terkecil: 01005 ~ 55mm(H 15mm), stasiun pengumpan: 120ea/112ea, kecepatan penempatan: 30.000 CPH, Berat: 1600KG.
Printer Stensil SMT berkecepatan tinggi:
MODEL CNSMT-A5
Desain manusiawi
● Rentang aplikasi yang luas dan keserbagunaan yang kuat
● Sistem pembersihan otomatis tipe semprotan yang unik
● Menyeka hemat energi dan menghemat struktur kertas
● Sistem pemrosesan gambar yang unik
● Mode produksi pencetakan cerdas
● Rentang pencetakan: 400*340mm/510*340mm
● Mengadopsi platform tautan tiga sumbu UVW universal internasional
● Ukuran mesin: 1220X1355X1500mm
● Opsi mesin: fungsi tinning dinamisFungsi deteksi pemblokiran lubang stensil otomatisFungsi pengeluaran lem otomatisFungsi umpan balik tekanan queegeeFungsi online MSE/SPI otomatisFungsi suhu dan kelembaban otomatis
Oven Reflow CNSMT Merek China Berkualitas Tinggi - TSM800
| Model | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Spesifikasi mesin | ||||||
| Ukuran: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Berat (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zona suhu | Atas 8.Bawah 8/ panjang3070 | 10 Atas.10 Bawah/panjang3890 | Top 12.Bottom 12/ panjang 4650 | Atas 8.Bawah 8/ panjang 3070 | Top 10. Bawah 10/ panjang 3890 | 12 Atas. 12 Bawah/ panjang4650 |
| Jumlah zona dingin | Tbp2.Bawah 0/ | Atas3.BawahO/ | Atas4.BawahO/ | Atas2.BawahO/ | teratas3.Bawah./ | Atas4.BawahO/ Atas4.Bawah4 |
| TOP2.Bawah 2 | teratas3.Bawahan | Atas4.Bawah4 | Atas2.Bawah 2 | 1bp3.Bawahan | ||
| Struktur pelat pembetulan zona pemanasan | Plat aluminium tebal | |||||
| Metode pendinginan | Pendingin udara rumah kaca / pendingin air dingin | |||||
| Sistem pengaturan | ||||||
| Kebutuhan daya | 30 380V 50Hz | |||||
| Kekuatan total | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Startup, daya operasi normal | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Waktu pemanasan | Sekitar 25 Menit | |||||
| Akurasi suhu | ±1°C | |||||
| Metode kontrol suhu | Kontrol loop tertutup PID + drive SSR | |||||
| PCBPerbedaan suhu lateral | ±1,5 °C | |||||
| Penyimpanan parameter proses | Secara otomatis menyimpan berbagai operasi dan catatan alarm + operasi manual untuk menyimpan berbagai pengaturan parameter proses | |||||
| Alarm tidak normal | Penyimpangan suhu standar, penyimpangan kecepatan dan kesalahan AC, alarm suara dan cahaya dari kegagalan daya listrik | |||||
| Alarm di luar papan | Fungsi alarm off-board standar | |||||
| Sistem transportasi | ||||||
| Struktur rel | Secara keseluruhan dua tahap | |||||
| Struktur rantai | Gesper tunggal 35B dengan rantai baja mangan rib dan pin berlapis nikel | |||||
| Lebar pelat maksimum | 400mm (Opsional 610mm) | 2-280mm (Opsional 2-300mm) | ||||
| Rentang penyesuaian lebar rel | 50-400mm (Opsional 50-610mm) | 50-280mm (Opsional 50-300mm) | ||||
| Arah transportasi | Lto R Opsional R ke L) | |||||
| Bentuk tetap rel | Depan tetap, belakang opsional tetap | Rel No. 1 dan Rel No. 4 diperbaiki, dua rel opsional lainnya dapat diperbaiki. | ||||
| Kecepatan transportasi | 400 2000mm/mnt | |||||
| Tinggi pelat transportasi | 900±15mm | |||||
| Sistem pelumasan otomatis | Pengisian otomatis pelumas standar dan fungsi pengisian manual | |||||
| Sistem nitrogen | ||||||
| konsumsi nitrogen | 20-25m3/ jam@300-1000ppm | 25-30m3/jam@300-10OOppm | ||||
