AC 200V YSM20W YAMAHA SMD Jalur Perakitan Penghematan Energi 95000CPH

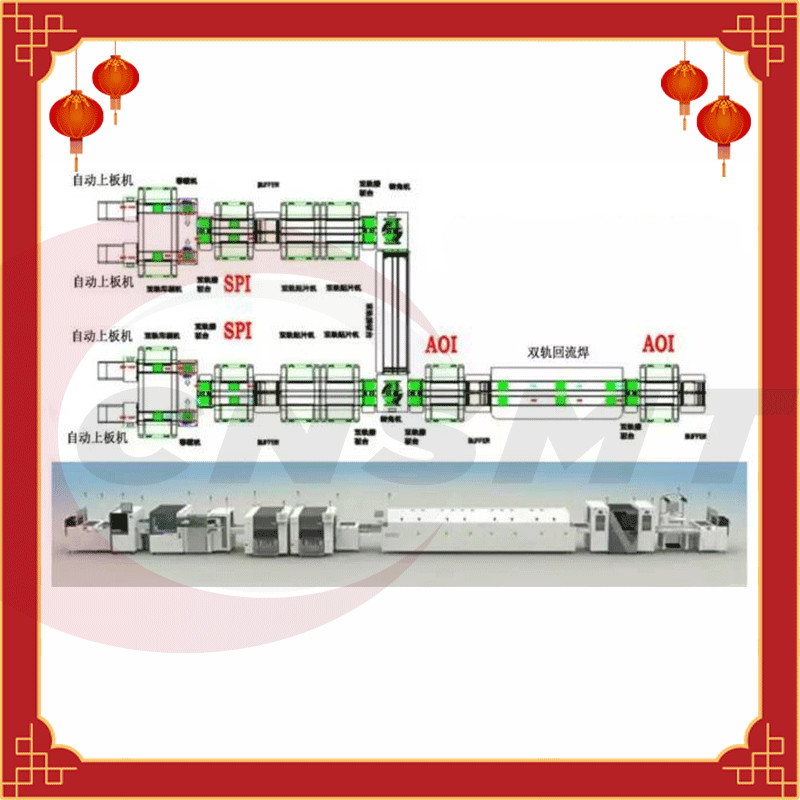

Jalur perakitan YAMAHA YSM20R SMT
1. Beberapa persyaratan terperinci dari tata letak pabrik SMT
Setelah orientasi umum jalur produksi ditentukan, beberapa persyaratan terperinci untuk produksi peralatan lini produksi SMT perlu dipertimbangkan, dan kemudian orientasi yang tepat dari jalur produksi SMT dan orientasi peralatan bantu lainnya dapat ditentukan.
Pertama-tama, hal-hal tambahan yang diperlukan oleh lini produksi SMT dan persyaratan orientasi untuk setiap area:
sebuah.Area penempatan alat pemadam kebakaran: alat pemadam kebakaran harus ditempatkan di sekitar pilar dan di sekitar bengkel SMT, dan ditempatkan sesuai dengan persyaratan peraturan proteksi kebakaran.
B.Area penempatan troli rak: troli rak digunakan untuk produksi jalur produksi SMT dan penggantian data saat model diaktifkan.Untuk memfasilitasi produksi dan meningkatkan kekuatan penggantian material, yang terbaik adalah menempatkan troli rak di dekat mesin penempatan.
C.Area penempatan meja persiapan bahan: Meja persiapan bahan terutama digunakan untuk persiapan bahan dalam proses produksi dan pekerjaan persiapan data sebelum pergantian model.Oleh karena itu, meja persiapan bahan harus diletakkan di dekat mesin penempatan, sebaiknya bersama-sama dengan rak mobil.Lebih mudah untuk meletakkan bahan langsung di rak keranjang setelah menyiapkan bahan.
D.Area penempatan meja kecil stasiun pencetakan: Meja kecil stasiun pencetakan digunakan untuk penempatan barang-barang tambahan dari mesin cetak dalam produksi, seperti kertas lap, pasta solder, alkohol, dll., Harus ditempatkan di sekitar mesin cetak untuk akses dan penggunaan yang mudah.Kekuatan produksi.
e.Area penempatan pasta solder: Area penempatan pasta solder termasuk lemari es untuk menyimpan pasta solder, mixer pasta solder, lemari pemanas ulang pasta solder, dll., yang dapat ditempatkan di sekitar kolom atau di area tetap di sekitar bengkel sesuai dengan persyaratan bengkel.Tetapi harus mudah bagi operator untuk memilih dan menempatkan.
F.Area inspeksi visual dan area perbaikan di belakang tungku: Untuk memfasilitasi inspeksi visual dan perbaikan semi-produk setelah penyolderan reflow, sebuah meja kecil umumnya ditempatkan di belakang tungku untuk inspeksi dan perbaikan visual setelah tungku.
G.Area penempatan layar: Area penempatan layar mencakup kabinet penempatan layar, mesin pembersih layar, alat pemeriksaan layar, dll., yang digunakan untuk penyimpanan, pembersihan, dan pemeriksaan tegangan layar.Pada saat yang sama, area tersebut harus senyaman mungkin Pilih-dan-tempat stensil dalam produksi.
H.Area penempatan limbah: Limbah dalam produksi terutama berasal dari dua bagian, satu adalah kertas bebas debu yang digunakan dalam operasi pencetakan, dan yang lainnya adalah baki limbah dan sabuk limbah yang disebabkan oleh penggantian data.Limbah yang dihasilkan pada kedua bagian ini harus ditempatkan secara terpisah dan diambil secara khusus, terutama limbah yang digunakan oleh mesin cetak.Oleh karena itu, area limbah dapat ditempatkan di sekitar mesin cetak atau mesin penempatan, atau area penempatan limbah dapat diatur di sebelah kolom untuk penempatan terpisah.
Saya.Area penempatan Kanban: Kanban SMT mencakup Kanban produksi dan Kanban manajemen mutu, dll., yang dapat dikumpulkan dan ditempatkan di pintu masuk dan keluar bengkel, dan Kanban status produksi jalur produksi ditetapkan di awal setiap lini produksi untuk memfasilitasi pemeriksaan oleh produsen dan pawang.Ikuti perkembangan status produksi dan status kualitas bengkel SMT saat ini.
J.Area penempatan produk: Produk yang dihasilkan terdiri dari dua bagian, produk dan setengah produk.Kedua bagian ini harus dipisahkan secara terpisah dan dibedakan secara ketat untuk menghindari gangguan.
k.Area penyimpanan suku cadang SMT: Suku cadang SMT termasuk nozel, motor, sabuk, silinder, dll., dan harus ditempatkan di area khusus untuk memudahkan akses selama produksi.
l.Area suhu dan kelembaban: Untuk lebih memahami kondisi suhu dan kelembaban bengkel SMT, sesuai dengan ukuran area bengkel, siapkan beberapa area pengukuran suhu dan kelembaban dengan tepat, umumnya ditempatkan pada pilar atau dinding di sekitar jalur produksi .
M.Area kerja bengkel SMT: Biarkan personel ahli teknik dan personel manajemen bekerja di tempat di bengkel SMT, sehingga masalah keterampilan dan manajemen yang dihadapi dalam produksi dapat diselesaikan tepat waktu untuk memastikan kelancaran operasi jalur produksi SMT.
n.Area untuk tindakan anti-statis: Mereka yang memasuki bengkel SMT harus memiliki area dengan tindakan anti-statis.Area tersebut dapat digambarkan di pintu bengkel, termasuk penggantian pakaian elektrostatik, sepatu, topi, dan loker setiap karyawan.Selain itu, area yang didedikasikan untuk pengujian cincin elektrostatik harus dibuat di pintu masuk bengkel SMT, sehingga setiap karyawan dapat melakukan tes cincin elektrostatik dan mencatat hasil tes sebelum bekerja.
2. Ringkasan
Mengenai tata letak pabrik SMT dan distribusi tanggung jawab personel untuk lini produksi SMT, juga perlu mempertimbangkan berbagai faktor seperti persyaratan proses produk, nilai keluaran produk, dan kinerja peralatan.Rencanakan sesuai dengan situasi sebenarnya!
YAMAHA YYSM20Wspesifikasi:
1. Secara efisien dapat mendukung berbagai bentuk produksi dalam kisaran besar
2. Ini memiliki mounter permukaan universal 95000CPH* tercepat di dunia di tingkat produk yang sama
3. Kepala penempatan tunggal mencapai kecepatan tinggi dan keserbagunaan pada saat yang sama, memberikan solusi yang ideal
4. Berbagai macam komponen dapat dipasang, dan realisasi spesifik "Ekspansi Tanpa Batas" (ekspansi tidak terbatas)
5. Beberapa fungsi sebagai konfigurasi standar untuk memastikan penempatan berkualitas tinggi · Perangkat makan yang sangat fleksibel
6. Mendukung transportasi jalur ganda
| YAMAHA YSM20W |
| Ukuran papan target: model konveyor dua tahap (hanya untuk model dengan dua balok pada sumbu X) |
| Saat mengirim satu papan: L810×W724 ke L50×W50 |
| Saat mentransfer dua papan: L380×W724 L50×W50 |
| Model monorel: L810×W742 L50×W50 |
| Model trek ganda: L810×W356 L50×W50 |
| Model jalur ganda mentransmisikan lebar berbeda: L810×W662 |
| Kapasitas pemasangan: kepala pemasangan universal (HM) berkecepatan tinggi × 290.000CPH (dalam kondisi terbaik perusahaan kami) |
| Akurasi pemasangan: ±0,035mm (±0,025mm) Cpk≧1.0 (3σ) |
| YAMAHA Penempatan kepala Yamaha YSM20, komponen yang dapat ditempatkan : |
| Kepala penempatan universal (HM) berkecepatan tinggi: 03015～45×45mm L100mm, tinggi di bawah 15mm |
| Tergantung pada tinggi dan ukuran komponen, kamera multi-visi mungkin diperlukan (konfigurasi opsional) |
| Gerobak pengisian bahan bakar satu kali: hingga 128 (dikonversi dengan pita 8mm) |
| Pallet changer: 30 lembar (tipe tetap) 10 lembar (tipe carriage) |
| Spesifikasi daya: AC tiga fase 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Sumber udara suplai: di atas 0,45MPa, tenang dan kering |
| Dimensi: P 1,374×W 1,857×T1,445mm (kecuali tonjolan) |
| Berat sekitar 2.100kg |
| Produk mount reguler YAMAHA Yamaha YSM20 |
| 1. Lampu LED: lampu bohlam LED, lampu sorot LED, lampu mobil LED, lampu langit-langit LED, dll. |
| 2. Kategori pencahayaan: LED wall washer light bar, tabung digital, tabung penghalang, lampu pelangi LED, dll. |
| 3. Layar: Tampilan pemasangan permukaan LED, modul LED, dll. |
| 4. Lampu LED berdaya tinggi: terowongan LED, lampu jalan, lampu sorot, lampu mobil, lampu meja LED, pesawat 1W～3W, permukaan bola, LED bimodal, dll. |
| 5. Produk elektronik: motherboard komputer, motherboard MP3, motherboard catu daya, papan catu daya lampu LED, catu daya LED, driver LED, modul LED, tampilan LED, dll. |
| 6. Cocok untuk produk LED dalam ukuran 810X490MM, drone dan produk teknologi kelas atas lainnya |
| Karakteristik konsumsi energi YAMAHA |
| Mesin penempatan seri YSM menggunakan teknologi terbaru, dan catu daya seluruh mesin adalah 1,1 kilowatt. |
| Misalnya, konsumsi listrik industri adalah 1 yuan/kWh, dan itu dihitung dengan bekerja 24 jam sehari, dan 5 tahun adalah unit perhitungan. |
| Catu daya mesin penempatan adalah 1,1 kW 1,1 × 24 × 365 × 5 tahun |
Printer Stensil SMT berkecepatan tinggi:
MODEL CNSMT-A5
Desain manusiawi
● Rentang aplikasi yang luas dan keserbagunaan yang kuat
● Sistem pembersihan otomatis tipe semprotan yang unik
● Menyeka hemat energi dan menghemat struktur kertas
● Sistem pemrosesan gambar yang unik
● Mode produksi pencetakan cerdas
● Rentang pencetakan: 400*340mm/510*340mm
● Mengadopsi platform tautan tiga sumbu UVW universal internasional
● Ukuran mesin: 1220X1355X1500mm
● Opsi mesin: fungsi tinning dinamisFungsi deteksi pemblokiran lubang stensil otomatisFungsi pengeluaran lem otomatisFungsi umpan balik tekanan queegeeFungsi online MSE/SPI otomatisFungsi suhu dan kelembaban otomatis
Oven Reflow CNSMT Merek China Berkualitas Tinggi - TSM800
| Model | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Spesifikasi mesin | ||||||
| Ukuran: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Berat (KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zona suhu | Atas 8.Bawah 8/ panjang3070 | 10 Atas.10 Bawah/panjang3890 | Top 12.Bottom 12/ panjang 4650 | Atas 8.Bawah 8/ panjang 3070 | Top 10. Bawah 10/ panjang 3890 | 12 Atas. 12 Bawah/ panjang4650 |
| Jumlah zona dingin | Tbp2.Bawah 0/ | Atas3.BawahO/ | Atas4.BawahO/ | Atas2.BawahO/ | teratas3.Bawah./ | Atas4.BawahO/ Atas4.Bawah4 |
| TOP2.Bawah 2 | teratas3.Bawahan | Atas4.Bawah4 | Atas2.Bawah 2 | 1bp3.Bawahan | ||
| Struktur pelat pembetulan zona pemanasan | Plat aluminium tebal | |||||
| Metode pendinginan | Pendingin udara rumah kaca / pendingin air dingin | |||||
| Sistem pengaturan | ||||||
| Kebutuhan daya | 30 380V 50Hz | |||||
| Kekuatan total | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Startup, daya operasi normal | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Waktu pemanasan | Sekitar 25 Menit | |||||
| Akurasi suhu | ±1°C | |||||
| Metode kontrol suhu | Kontrol loop tertutup PID + drive SSR | |||||
| PCBPerbedaan suhu lateral | ±1,5 °C | |||||
| Penyimpanan parameter proses | Secara otomatis menyimpan berbagai operasi dan catatan alarm + operasi manual untuk menyimpan berbagai pengaturan parameter proses | |||||
| Alarm tidak normal | Penyimpangan suhu standar, penyimpangan kecepatan dan kesalahan AC, alarm suara dan cahaya dari kegagalan daya listrik | |||||
| Alarm di luar papan | Fungsi alarm off-board standar | |||||
| Sistem transportasi | ||||||
| Struktur rel | Secara keseluruhan dua tahap | |||||
| Struktur rantai | Gesper tunggal 35B dengan rantai baja mangan rib dan pin berlapis nikel | |||||
| Lebar pelat maksimum | 400mm (Opsional 610mm) | 2-280mm (Opsional 2-300mm) | ||||
| Rentang penyesuaian lebar rel | 50-400mm (Opsional 50-610mm) | 50-280mm (Opsional 50-300mm) | ||||
| Arah transportasi | Lto R Opsional R ke L) | |||||
| Bentuk tetap rel | Depan tetap, belakang opsional tetap | Rel No. 1 dan Rel No. 4 diperbaiki, dua rel opsional lainnya dapat diperbaiki. | ||||
| Kecepatan transportasi | 400 2000mm/mnt | |||||
| Tinggi pelat transportasi | 900±15mm | |||||
| Sistem pelumasan otomatis | Pengisian otomatis pelumas standar dan fungsi pengisian manual | |||||
| Sistem nitrogen | ||||||
| konsumsi nitrogen | 20-25m3/ jam@300-1000ppm | 25-30m3/jam@300-10OOppm | ||||
