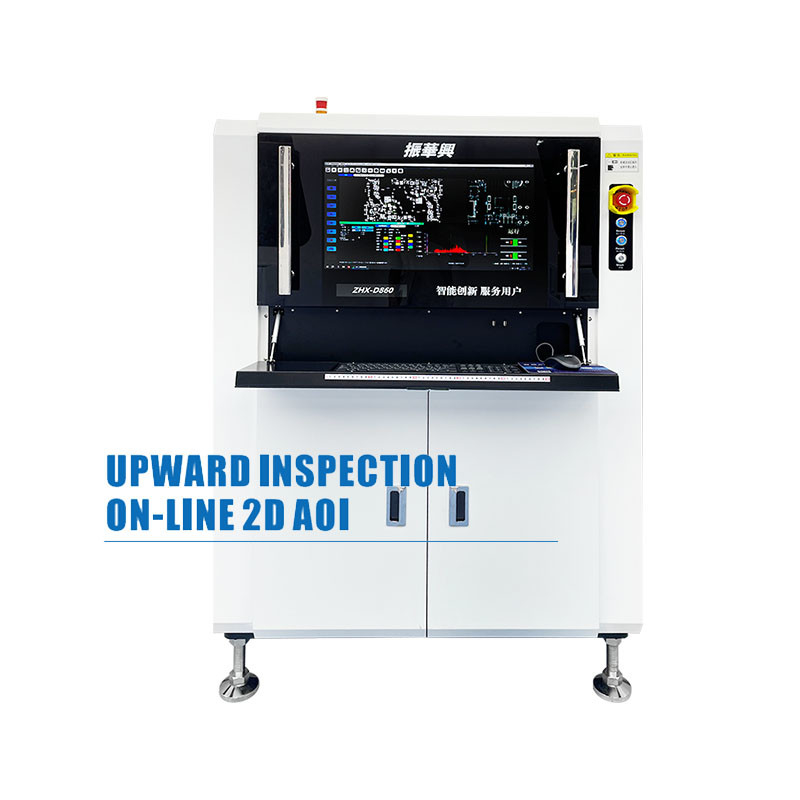

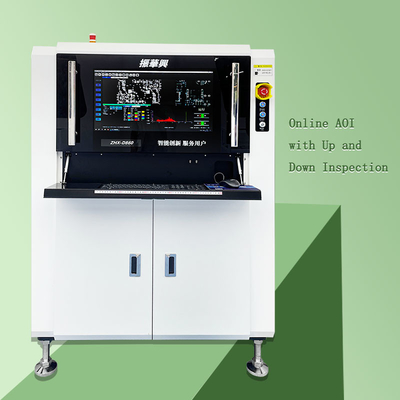

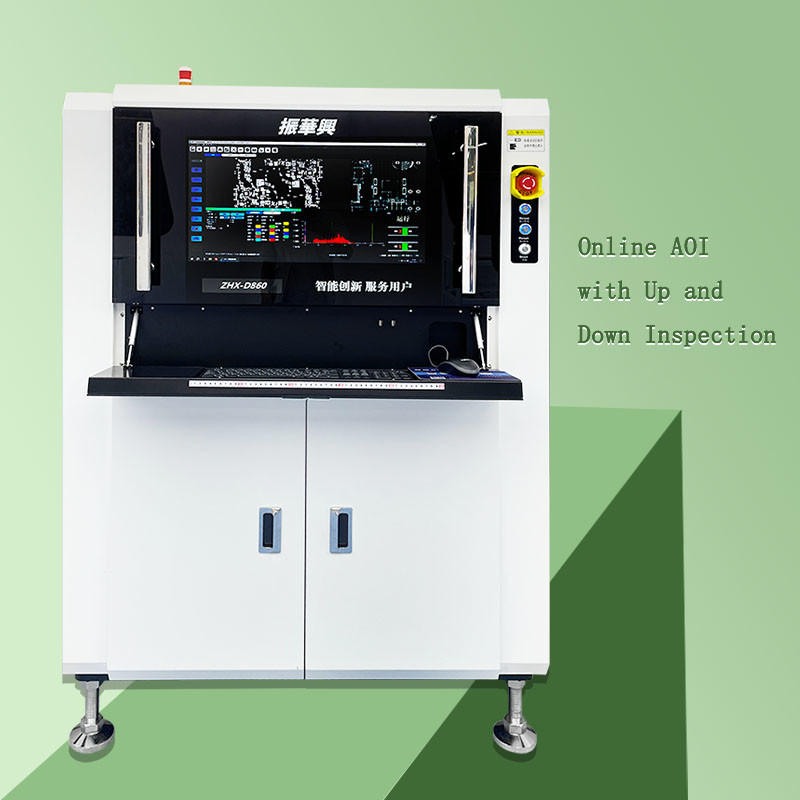

AOI online dengan Up and Down Inspection ZHX-D860

其他参数

lainnya

Berat badan

Berat badan

sumber listrik

Sumber Daya

交流220伏特±10%, frekuensi50/60Hz, daya nominal1800W

AC220V±10%, fase tunggal 50/60HZ, konsumsi daya 1800W

气源

Pasokan Udara

Penggunaan lingkungan

Lingkungan Kerja

温度10-40°C, kelembaban30-80%RH

Suhu10-40°C, kelembaban 30-80% RH

类别

KATEGORI

Sistem pengenalan visual

Sistem Pengakuan

项目

PEMBANGUNAN

判別方法

Pemeriksaan

TB820 TB820L

矢量分析算法, 集成逻辑或运算, 双边亮度边界距离, 元件本体跟踪, OCV, 亮度模板匹配, 颜色距离, 颜色抽取

(RGB & HSV), perbedaan cahaya, perbedaan cahaya, perubahan cahaya minimal lintasan dll.

Ekstraksi warna (RGB&HSV), rentang nilai luminance,offset luminance, rentang variasi minimum luminance, dll...Lebih dari 30 jenis yang paling

algoritma canggih.

Kamera

Kamera

标配上下500.000 piksel,可选配任意一面1200.000 piksel或双面12000.000 piksel

Standar atas dan bot 5MP, opsional kedua sisi 12MP atau 12MP di kedua sisi

镜头

Lensa

High-resolution industri lensa

Lensa Telesentrik Industri Resolusi Tinggi

分辨率

Resolusi

标配20μm,可选配25μm (untuk aplikasi dalam pemandangan tinggi),15μm,12μm (disarankan 12 juta piksel saat dipilih)

Standar 20um, opsional 25um (dalam aplikasi medan tinggi),15um,12um ((disarankan untuk 12MP)

Sumber cahaya

Rumah lampu

環形塔形結構,超亮紅綠藍白四色LED sumber sinar kilat frekuensi

Struktur menara cincin, lampu kilat RGBW intensitas tinggi

Setiap waktu pengolahan layar

Waktu per gambar

检测内容

Kemampuan Inspeksi

缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损少锡,断路,污染

Hilang, salah selaras, miring, batu nisan, papan reklame, terbalik, polaritas, salah, rusak, tidak cukup, menempel terbuka, noda

01005 & 0,3mm pitch

Dapat mengamati elemen terkecil dan jarak

Item Pemeriksaan

Sistem Pengiriman PCB

Conveyor PCB

基板固定方式:bottom-up fixation, automatic进出板和自动宽度调整系统,进板方向可一键切换, sesuai dengan standar SMEMA. 基板固定方式:bottom-up fixation, automatic进出板和自动宽度调整系统,进板方向可一键切换,符合SMEMA标准.

轨道高度900±20mm ((可选配750±20mm)

Ketinggian konveyor: 900 ± 200 mm (750 ± 20 mm untuk pilihan)
