Mesin Inspeksi SMT Otomatis Sistem Inspeksi PCB AOI 3D 60Hz

Mesin Inspeksi SMT Otomatis Sistem Inspeksi PCB AOI 3D 60Hz

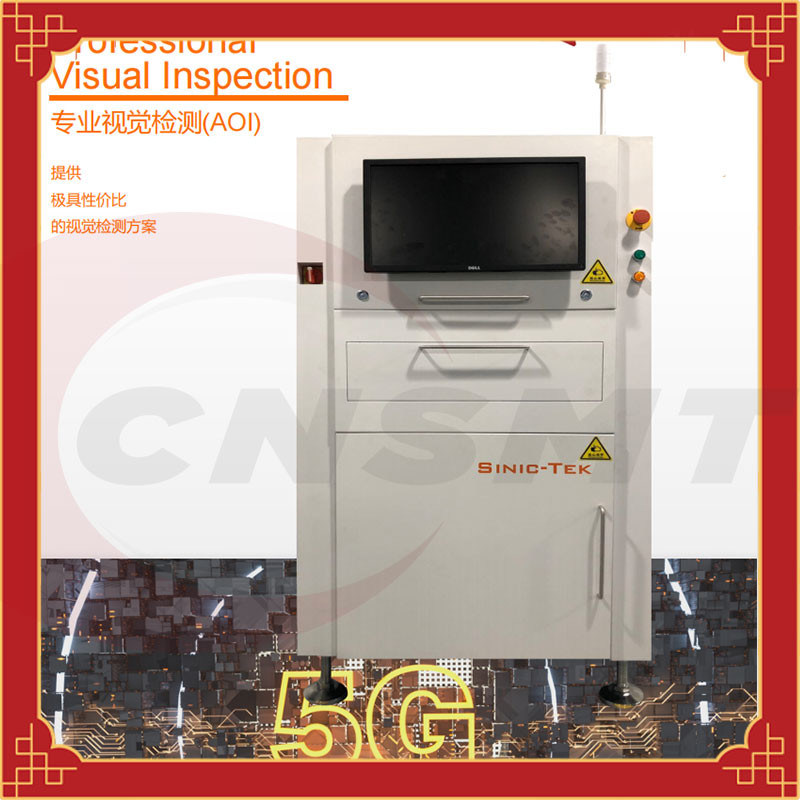

3D AOI, CNSMT-S510 Mesin inspeksi PCB Otomatis 3D kelas atas

Teknologi pengukuran modulasi profil fase yang dapat diprogram PSLM PMP

Teknologi cahaya terstruktur sinkron proyeksi empat/delapan arah

Item pengukuran: bagian yang hilang, offset, rotasi, polaritas tiga dimensi, bagian terbalik, OCV, tegak, menghadap ke atas, batu nisan, pengelasan yang buruk, dll.

Item pemeriksaan sambungan solder: ujung solder, persentase volume solder, lebih banyak timah, lebih sedikit timah, menjembatani, menyumbat lubang, memanjat timah, kontaminasi pad, dll.

Elemen deteksi terkecil: 01005 (Bahasa Inggris)

Akurasi XY: 10um

Akurasi pengulangan yang tinggi: <1um (4sigma)

Area deteksi: 450x450mm

Lensa telesentrik dengan kamera industri presisi tinggi dengan frame rate ultra-tinggi

Kecepatan deteksi: 0,45 detik/FOV

Tandai pengenalan titik: 0,5 detik/setiap

Tinggi deteksi maksimum: 10mm

Tinggi komponen di papan: 50mm

Tinggi pengukuran maksimum dari PCB bengkok: ±5mm

Sistem operasi: Windows 10 Professional (64 bit)

Pemrograman lima menit, operasi satu tombol

Kontrol teknologi proses SPC

Gambar 3D nyata
Tidak terpengaruh oleh warna, permukaan, dan bahan objek
Komponen berbentuk khusus hingga 65m dapat dideteksi
Tidak perlu pengujian tambahan
Dapat mendeteksi pembengkokan PCB, benda asing, dan polusi secara bersamaan
Item inspeksi 3DAOI: bagian yang hilang, offset, batu nisan, side standing, lebih banyak timah, lebih sedikit timah, tinggi, penyolderan palsu, penyolderan palsu, ketinggian mengambang, kaki terangkat, timah panjat, pin, dan benda asing yang dapat diukur dengan minyak hijau PCB , Bahan terbang, teknologi OCV mendeteksi bagian yang salah dan mundur.

2. Area aplikasi utama 3DAOI

3D AOI banyak digunakan dalam elektronik otomotif, pengujian chip LED MINI, kemasan semikonduktor, chip memori, dan berbagai papan sirkuit pemasangan karena akurasi pengujiannya yang tinggi (0,4um)
