2D Jutze Aoi Inspection Mesin Inspeksi SMT Ukuran M Offline 60Hz

2D Jutze Aoi Inspection Mesin Inspeksi SMT Ukuran M Offline 60Hz

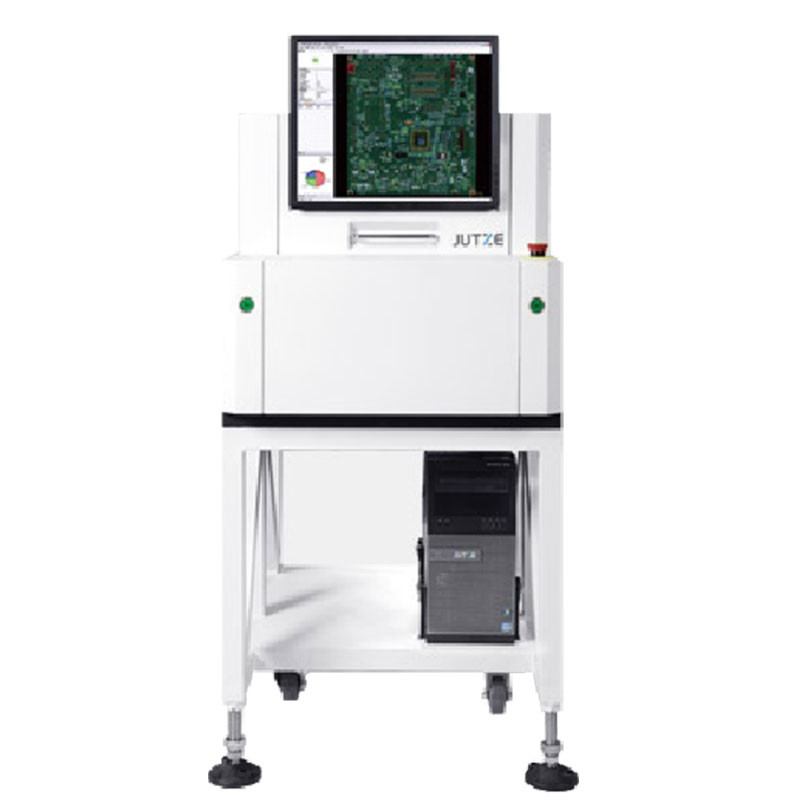

Ukuran M offline 2D AOI, mesin inspeksi PCB ekonomi JUTZE CNSMT-2000D

Jenis perangkat: ukuran M offline 2D AOI
Substrat yang berlaku: 50mm x 50mm-330mm x 250mm
Ketebalan substrat: 0.4mm-3.0mm
Resolusi: 12 um (opsi 5um-17.5um)
Dimensi: W625 X D847 X H1300 (mm)
Berat: 168KG

Jenis kesalahan
Setelah menyikat timah sebelum menambal: bridge-shift-Wuxi-tidak mencukupi timah
Setelah pemasangan sebelum penyolderan reflow: perpindahan, kebocoran, polaritas, kemiringan, kaki bengkok, bagian yang salah
Setelah penyolderan reflow atau penyolderan gelombang: lebih sedikit timah / lebih banyak timah, tidak ada korslet timah
Inspeksi papan telanjang industri PCB
Fitur utama
1) Sistem inspeksi berkecepatan tinggi
Ini tidak ada hubungannya dengan kepadatan pemasangan papan PCB
2) Sistem pemrograman yang cepat dan nyaman
Di bawah antarmuka grafis
Deteksi data otomatis menggunakan data pasca-instalasi
Gunakan basis data komponen untuk mengedit data inspeksi dengan cepat
3) Gunakan banyak algoritme deteksi multi-fungsi khusus dan teknologi pemrosesan pencitraan optik tingkat biner atau abu-abu untuk deteksi
4) Menurut perubahan seketika dari posisi komponen yang terdeteksi, koreksi otomatis jendela deteksi dilakukan untuk mencapai deteksi presisi tinggi
5) Periksa listrik dengan menandainya langsung di papan PCB dengan tinta atau menggunakan tampilan kesalahan grafis pada tampilan pengoperasian
Perbandingan relatif
Inspeksi manual Inspeksi AOI
PCB<18*20 kurang dari ribuan bantalan
Orang-orang pemeriksaan bantu penting
Waktu normal normal
Ketekunan bervariasi dari orang ke orang (miskin) baik
Keandalan bervariasi dari orang ke orang (miskin) lebih baik
Akurasi bervariasi dari orang ke orang, tingkat kesalahan yang tinggi
Lamanya waktu
DAN ATAU BALIK
Operasi logika umum

Pelaksanaan AOI memiliki dua tujuan utama sebagai berikut:
Kualitas akhir
Pantau keadaan akhir produk saat meninggalkan jalur produksi.Ketika masalah produksi sangat jelas, bauran produk tinggi, kuantitas dan kecepatan adalah faktor kunci, tujuan ini lebih disukai.AOI biasanya ditempatkan di ujung jalur produksi.Di lokasi ini, peralatan dapat menghasilkan berbagai informasi kontrol proses.
Pelacakan proses
Gunakan peralatan inspeksi untuk memantau proses produksi.Ini biasanya mencakup klasifikasi cacat rinci dan informasi offset penempatan komponen.Ketika keandalan produk penting, produksi volume tinggi campuran rendah, dan pasokan komponen stabil, produsen memprioritaskan tujuan ini.Ini sering membutuhkan peralatan inspeksi untuk ditempatkan di beberapa lokasi di jalur produksi, untuk memantau status produksi tertentu secara online, dan untuk menyediakan dasar yang diperlukan untuk penyesuaian proses produksi.
