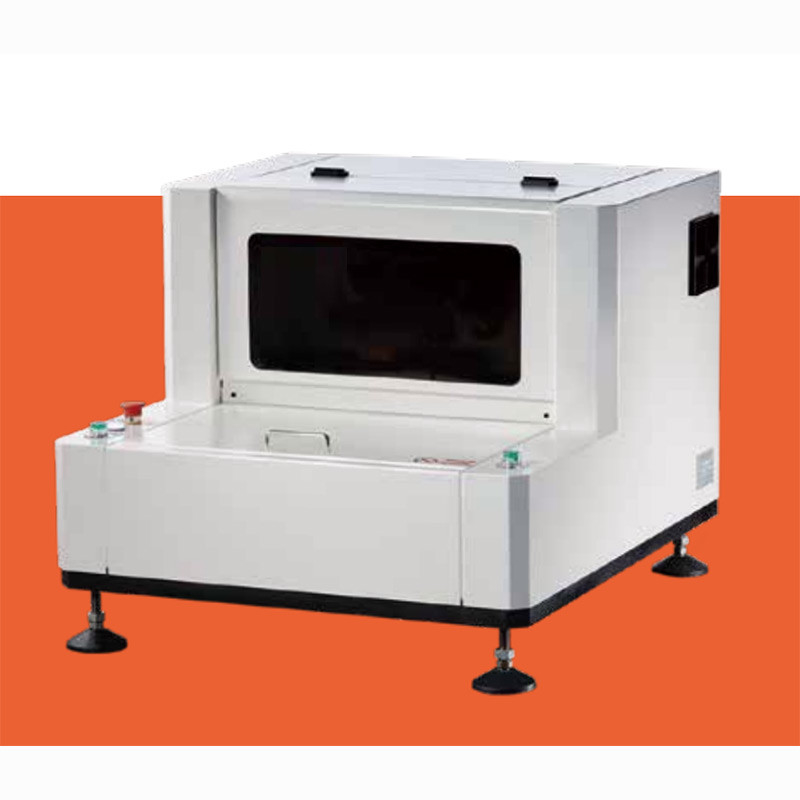

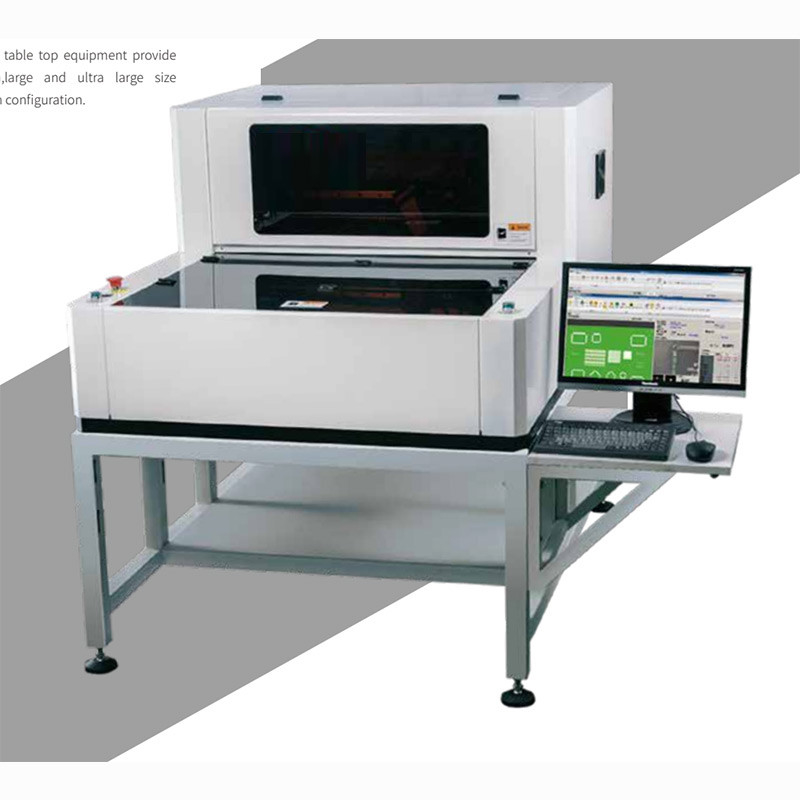

SPI Otomatis Offline, mesin inspeksi pasta solder Desktop
Ini adalah sistem inspeksi pasta solder offline yang ekonomis dan berkualitas tinggi, untuk memenuhi beberapa pabrik SMT menengah atau kecil, kami mengembangkan jenis mesin SPI hemat biaya ini di pasar
SPI offline ini jauh lebih murah daripada inline, Anda hanya perlu biaya lebih sedikit untuk mendapatkan mesin inspeksi pasta solder otomatis untuk jalur perakitan SMT Anda.
Spesifikasi Desktop SPI:
| Parameter | ||||
| Model | CN-OS100 | CN-OS200 | CN-OS300 | |
| Prinsip Pengukuran | 3DwhitelihtPSLMPMP(Modulasi Cahaya Spasial yang Dapat Diprogram, Pengukuran Fase Pro flometri) | |||
| pengukuran | (volume, luas, tinggi, offset XY, bentuk) | |||
| Deteksi Jenis Non Performing | (cetakan hilang, timah tidak mencukupi, timah berlebih, bridging, offset, ma-shape, kontaminasi permukaan) | |||
| Piksel Kamera | 1.3M | 5M | 5M | |
| Resolusi Lensa | 20um/18um | 16um (13uma opsi) | 16um (13uma opsi) | |
| 可测 最 小 元件 | 402 | 0201 (01005sebagai opsi) | 0201 (01005sebagai opsi) | |
| Ukuran FOV | 26*20mm | 30*30mm 30*30mm |
||
| Akurasi Tinggi | 0.37um | |||
| XY Akurasi | (arah XY) :15um arah XY) :10um | |||
| Mengulangi kemampuan | (volume:<lum (4 Sigma) areal:<1%(4 Sigma) | |||
| GageR&R | <10% | |||
| Kecepatan Inspeksi | 1,5 detik/FOV | 0,5 detik/FOV | ||
| Jumlah Kepala Inspeksi | Kepala tunggal Kepala Tunggal (Kepala Kembar sebagai op tip on) |
|||
| Waktu Deteksi Mark-point | 0,5 detik/potong | |||
| Tinggi Maximun Me au ring PCB最大测量高度 |
±350um ±550um |
|||
| Maximun Mengukur Tinggi PCB Warp | ±2mm | ±5mm | ||
| Jarak Bantalan Minimum | 150um (padheightof150umas referensi) | |||
| Ukuran Pengukuran Terkecil | (persegi panjang):150um； (bulat):200um | |||
| PCB载板尺寸Ukuran PCB Pemuatan Maksimum | X350xY250mm X460xY350mm X700xY600mm | |||
| Pengaturan Orbit Tetap atau Fleksibel | orbit kiri | orbit depan | orbit depan | |
| Statistik Teknik | Histogram； X bar-R Chart； X bar-S Chart； CP&CPK； %Gage Re part ability Data； SPI Laporan Harian/Mingguan/Bulanan | |||
| Gerber和CAD导入Port lm data Gerber&CAD | Gerber格式 (274x, 274d) mendukung format Gerber； Teach模式manual Teach model； CAD X/Y, Nomor Bagian, Jenis Paket等导入(CAD X/Y, Nomor Bagian, Jenis Paket yang dimasukkan) |
|||
| Dukungan Sistem Operasi | Windows 7 Professional (32位32bit) | |||
| Equipment Die mension dan Berat | 630x480x540mm (75 KG) | 810x930x530mm (125KG) | 1500x1100x600mm；345KG | |
| Opsi | ||||
| Kode Batang 1D/2D扫描枪； UPS不间断电源； (除CN-OS300外) | ||||
| Pemindai kode batang 1D/2D, UPS, catu daya berkelanjutan, workstation (kecuali CN-OS300) | ||||
bulu“
Teknologi pengukuran profil modulasi PMP
Menggunakan teknologi pengukuran modulasi profil fase lanjutan (PMP), resolusi skala abu-abu 8-bit, mencapai resolusi deteksi 0,37 mikron.Lakukan pengukuran 3D dan 2D presisi tinggi dari pencetakan pasta solder.
Inspeksi seluruh papan
Inspeksi seluruh papan sepenuhnya otomatis dan kemampuan pengukuran manual.Secara otomatis mendeteksi volume, area, tinggi, posisi XY dari semua pasta solder yang perlu dideteksi dan secara otomatis memeriksa cacat proses seperti pencetakan yang hilang, lebih sedikit timah, lebih banyak timah, menjembatani, offset, bentuk buruk, dll. Impor langsung mendukung Gerber Format (274x, 274d) format, mode Ajarkan manual.
1. Memberikan akurasi deteksi dan keandalan deteksi.
2. Akurasi tinggi: ± 1um (alat kalibrasi)
3. Pengulangan: tinggi kurang dari 1um (4 ) (alat kalibrasi)
4. Volume kurang dari 1% (5 ) (alat kalibrasi)
5. Teknologi refleksi difus sinkron (DL) sepenuhnya memecahkan bayangan struktural dan gangguan titik terang dari pasta solder.
6. Mengadopsi 1,3 juta piksel kamera digital industri presisi tinggi dan lensa industri khusus presisi tinggi.
7. Bingkai aluminium cor terintegrasi dan dasar marmer memastikan stabilitas struktur mekanik.
8. Motor servo presisi dan sekrup bola dan rel pemandu memastikan akurasi pemosisian mekanis yang sangat baik dari peralatan.
9. Impor file Gerber dan manual Teach memenuhi semua kebutuhan pengguna.
10. Pemrograman lima menit dan operasi satu tombol menyederhanakan operasi pengguna.
11. Fungsi pemantauan dinamis yang intuitif untuk memantau deteksi waktu nyata dan status peralatan.
12. Kecepatan deteksi kurang dari 2,5 detik/FOV.
