Mesin Inspeksi Pasta Solder SPI Inline 3D Mengurangi Kesalahan Untuk Memeriksa

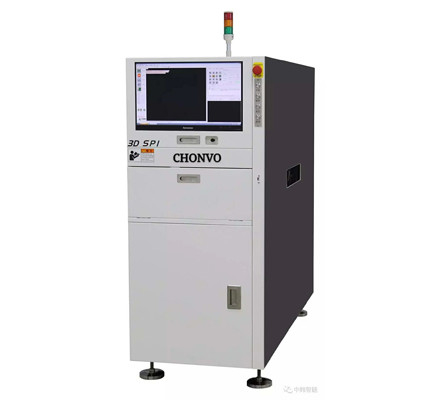

Mesin inspeksi pasta solder inline 3D SPI

Mesin inspeksi pasta solder 3D yang juga disingkat SPI digunakan untuk pengujian papan sirkuit tercetak yang tercetak dengan benar atau tidak.

Ini adalah teknik yang banyak digunakan untuk PCB yang masih digunakan oleh banyak konsumen.Dalam beberapa tahun terakhir dengan menggunakan mesin ini banyak perusahaan telah membawa kesuksesan jangka panjang.Karena dengan menggunakan mesin ini pabrikan telah menghasilkan papan sirkuit cetak yang berkualitas tinggi.

Memeriksa semua poin yang relevan dalam proses produksi sangat penting, itu sebabnya inspeksi pasta solder sangat penting untuk pembuatan rakitan kompleks.

Pada artikel ini kami akan membagikan informasi lebih lanjut tentang pemeriksaan pasta solder 3D termasuk fitur-fiturnya, cara kerjanya, dan lebih jauh lagi.Jadi, jika Anda ingin tahu lebih jauh tentangnya, ikuti terus kami!

• Bagaimana cara kerja pemeriksaan pasta solder?

Seperti yang kita semua tahu bahwa inspeksi solder menjadi sangat penting akhir-akhir ini untuk papan sirkuit tercetak.Tapi bagaimana cara kerjanya?Di bagian ini, kami akan membagikan informasi sebenarnya tentang cara kerjanya?

Jadi tanpa membuang waktu mari kita mulai!

Inspeksi pasta solder 3D adalah metode pemantauan visual papan sirkuit tercetak untuk cacat pada pasta solder.Karena metode ini digunakan untuk mendeteksi cacat pada PCB sehingga akan tahu secara otomatis jika ada yang salah.

Ada pengukuran khusus yang akan menyertai setiap papan sirkuit tercetak yang dibuat dengan benar.Ia juga mampu mengukur luas, volume, tinggi, bentuk, pergeseran, jembatan, dan luapan.

Metode ini sangat akurat dalam mendeteksi cacat.Mendeteksi cacat penting karena dapat menyebabkan masalah serius seperti kerja papan dapat terpengaruh.

Mesin inspeksi pasta solder menambahkan perangkat laser untuk pengukuran ketebalan pasta solder.Kemudian SPI harus mengambil sampel PCB yang baik dan memotretnya.Penilaian didasarkan pada gambar dan data dari PCB.Tentu saja, salah penilaian akan terjadi dan tingkatnya akan tinggi.

Mesin inspeksi pasta solder hanya dapat melakukan inspeksi gambar di permukaan jika ada area yang tertutup oleh objek.Mesin inspeksi pasta solder juga dapat mengukur ketinggian SPI, kerataan SPI, dll. Juga digunakan untuk mendeteksi apakah pencetakan pasta solder digeser, dijembatani, rusak, dll.

• Mengapa pemeriksaan pasta solder penting?

Sebelum menyelami fitur mesin inspeksi pasta solder 3d, kami akan membagikan mengapa itu penting?Mengapa kita perlu melakukan pemeriksaan ini dan apa saja manfaat yang kita peroleh setelah melakukan pemeriksaan tersebut.jadi tanpa membuang waktu mari selami dan lihat mengapa pemeriksaan ini penting.Mesin inspeksi pasta solder digunakan untuk mendeteksi kesalahan pada PCB.Diamati bahwa sebagian besar kesalahan yang terjadi pada PCB disebabkan oleh pencetakan pasta solder yang tidak tepat.Mesin inspeksi pasta solder sangat penting.Berikut adalah beberapa manfaat yang kami dapatkan setelah melakukan pemeriksaan:

• Meningkatkan kualitas dan kinerja PCB:

Inspeksi pasta solder menggunakan peralatan berkualitas tinggi dengan presisi tinggi yang membantu meningkatkan kinerja dan kualitas PCB.Kamera berkualitas tinggi digunakan untuk membuat gambar 3D, yang sangat membantu dalam mengukur keselarasan dan volume pasta solder.Ini membantu meningkatkan hasil dan kualitas pencetakan untuk PCB.

• Peralatan canggih untuk kontrol dan pemantauan yang lebih baik:

Seperti yang telah kita bahas sebelumnya, mesin inspeksi pasta solder terdiri dari kamera gambar berkualitas tinggi.Kamera ini menghasilkan gambar 3d berkualitas tinggi.Tidak seperti kamera tradisional, kamera ini mampu menangkap ketinggian SPI.Dengan cara ini, volume pasta solder diukur dengan tepat.Jadi dengan bantuan SPI, produsen dapat dengan mudah memantau proses penempelan solder.

• Membantu mengurangi kesalahan solder:

Fitur raksasa dari mesin tempel solder adalah mereka dapat membantu mengurangi kesalahan yang terjadi pada papan sirkuit tercetak.Informasi penting tentang proses pencetakan dapat diperoleh dengan pemeriksaan pasta solder.Ini memberi Anda gambaran yang jelas tentang cacat yang terjadi selama proses.Dengan cara ini, Anda dapat mengambil tindakan yang diperlukan untuk mengurangi kesalahan.

• Fitur mesin inspeksi pasta solder inline CNSMT 3D:

saya

• Kecepatan tinggi dan dapat mencapai output maksimum:

Mesin inspeksi pasta solder inline CNSMT 3d bekerja dengan kecepatan sangat tinggi dan menghasilkan lebih banyak output.Kamera 3d serba digital beroperasi dengan lensa telosentrik industri, resolusi tinggi, kedalaman bidang ultra lebar, distorsi ultra rendah, desain paralel unik, dll. karena kecepatan tinggi ini, mesin inspeksi pasta solder mendeteksi kesalahan secara lebih efisien tanpa masalah apapun.Ketebalan PCB harus berkisar antara 0,6-5,0mm.

• Solusi kompensasi pembengkokan pelat:

Ini memungkinkan kompensasi pembengkokan pelat untuk menghasilkan gambar yang jelas dari papan sirkuit tercetak dan data online secara real-time.Membungkuk ke pelat dilakukan dengan akurasi dan efisiensi tinggi.Pertama pelat lentur dianalisis dan kemudian uji lentur selesai.Setelah dianalisis membantu mesin bekerja secara efisien dengan menekuk pelat.

• Kepala proyeksi raster 3d:

Rasterisasi adalah proses pengambilan gambar yang dijelaskan dalam berbagai bentuk dan mengubahnya menjadi gambar raster yang dapat berupa rangkaian piksel, titik, garis, dll. Dengan rasterisasi, objek di layar dibuat dengan jaring segitiga atau poligon yang membuat gambar objek 3d.Sadari deteksi 3d tanpa bayangan tanpa mengkhawatirkan pengukuran yang tidak akurat yang disebabkan oleh bayangan.

• Mudah dioperasikan:

Mesin inspeksi pasta solder CNSMT 3d adalah mesin yang ramah manusia.Sangat mudah dioperasikan.Sistem keyboard di dalamnya tersedia dalam bahasa Cina dan Inggris.Mendukung Gerber, impor CAD.Ini juga mendukung pemrograman offline dan manual.Metode penerapannya sangat sederhana dan konsumen dapat menjalankan fungsinya dengan sangat mudah.

• Perangkat lunak yang sempurna:

Untuk pemrograman yang akurat dan mendeteksi kesalahan dengan cepat, perangkat lunak harus memiliki presisi dan akurasi yang tinggi.Itu harus sangat intuitif sehingga dapat melakukan seluruh pemrograman dengan sangat mudah.Mesin inspeksi pasta solder CNSMT 3d terdiri dari perangkat lunak yang sangat intuitif.Melalui perangkat lunak ini, ia menghasilkan gambar 3d untuk pengguna dengan efisiensi tinggi.Ini dapat mendeteksi kesalahan secara lebih efektif dengan perangkat lunak tersebut tetapi menunjukkan deteksi yang buruk untuk komponen seperti lebih sedikit timah, tip, korsleting, dll.

• presisi tinggi:

Dengan sistem motor servo AC, ditambah dengan sekrup bola presisi dan pasangan pemandu linier, memastikan kemampuan deteksi berkecepatan tinggi dan akurat, gerakan cepat dan stabil, dan akurasi pemosisian kurang dari 10μm.

Mesin inspeksi pasta solder hanya dapat melakukan inspeksi gambar di permukaan jika ada area yang tertutup oleh objek.Mesin inspeksi pasta solder juga dapat mengukur ketinggian SPI, kerataan SPI, dll. Juga digunakan untuk mendeteksi apakah pencetakan pasta solder digeser, dijembatani, rusak, dll.

• Pertimbangan yang harus Anda ingat saat melakukan proses pemeriksaan pasta solder:

Melakukan mesin inspeksi 3d pasta solder dapat menjadi lebih mudah dilakukan jika kita mengingat pertimbangan berikut:

• Kecepatan penyapu:

Kecepatan perjalanan Squeegee menentukan berapa banyak waktu yang tersedia untuk pasta solder untuk menggulung pada lubang stensil dan permukaan PCB.Biasanya pengaturan 25mm per detik digunakan tetapi itu tergantung pada ukuran lubang di dalam stensil dan pasta solder yang digunakan.

• Tekanan penyapu:

Penting untuk menerapkan tekanan yang cukup di sepanjang bilah penyapu untuk memastikan sapuan stensil yang bersih.Jangan terlalu menekan karena dapat menyebabkan pasta terkelupas dari lubang yang lebih besar yang mengakibatkan keausan berlebih pada stensil.

Ini juga dapat menyebabkan pendarahan pasta antara stensil dan PCB.Menerapkan terlalu sedikit tekanan dapat menyebabkan mengolesi pasta pada stensil.Yang menghasilkan deposisi yang buruk dan transfer yang tidak lengkap ke PCB.

• Sudut penyapu:

Sudut squeegee biasanya diatur ke 60 derajat oleh pemegangnya.Ini menghasilkan menyendoki pasta solder dari stensil jika sudutnya dinaikkan, sehingga lebih sedikit pasta solder yang disimpan.Setelah alat penyapu selesai mencetak, alat ini dapat meninggalkan sisa pasta solder jika sudutnya diperkecil.

• Kecepatan pemisahan stensil:

Kecepatan pengaturan sekitar 3mm digunakan untuk stensil dan diatur oleh ukuran lubang di dalam stensil.Ini adalah kecepatan di mana PCB terpisah dari stensil.

Jika kecepatannya terlalu cepat maka akan menyebabkan pasta solder tidak terlepas sepenuhnya dari aperture.

• Pembersihan stensil:

Stensil harus dibersihkan secara teratur.Pembersihan dapat dilakukan dengan cara otomatis dan manual.Pembersihan otomatis telah mengatur sistem yang memungkinkan pembersihan stensil setelah sejumlah cetakan tetap.Sistem melakukan dua fungsi pertama membersihkan bagian bawah stensil untuk menghindari noda.Dan yang kedua adalah membersihkan lubang menggunakan vakum untuk menghentikan penyumbatan.

• Stensil dan squeegee kondisi:

Baik alat penyapu dan stensil harus dirawat dengan hati-hati untuk melindunginya dari kerusakan mekanis.Keduanya harus diperiksa secara menyeluruh sebelum dan sesudah digunakan.Jika ada kerusakan pada penyapu dan stensil, mereka harus diganti untuk memastikan proses yang andal dan berulang.

• dukungan PCB:

Faktor penting lainnya yang harus Anda pertimbangkan saat melakukan proses ini adalah bahwa PCB harus dipegang rata dengan stensil.Jika PCB tidak didukung sepenuhnya dapat menyebabkan cacat pencetakan seperti deposit pasta yang buruk.

• Cetak goresan:

Print stroke adalah jarak yang ditempuh squeegee melintasi stensil.Jarak yang ditempuhnya sekitar 20mm.jarak yang dicakupnya harus memberikan ruang yang cukup bagi pasta untuk menggulung pada langkah balik karena penggulungan manik pasta solder yang menghasilkan gaya ke bawah yang mendorong pasta ke dalam lubang.

• Inspeksi:

Untuk memverifikasi proses pemeriksaan otomatis dapat digunakan untuk memeriksa deposit pasta solder.Ada dua jenis inspeksi pasta solder yang tersedia yaitu inspeksi 2d dan 3d.Inspeksi 2d memeriksa area deposit pasta dan inspeksi 3d memeriksa volume deposit pasta.

Kesimpulan:

Mesin inspeksi pasta solder 3d telah menjadi kebutuhan hampir setiap industri untuk PCB mereka.Ini digunakan untuk mendeteksi kesalahan dan menguji apakah PCB dicetak dengan benar atau tidak.Karena telah diamati bahwa alasan mengapa kesalahan terjadi pada PCB adalah pencetakan yang tidak tepat.

Mesin inspeksi pasta solder 3d hadir dengan beberapa fitur yang telah kami bahas di artikel.Fitur-fitur tersebut termasuk kecepatan tinggi yang memungkinkan untuk menghasilkan lebih banyak output dengan cepat.Ia bekerja dengan presisi dan akurasi tinggi.

Ini memiliki perangkat lunak berkualitas tinggi yang memungkinkannya melakukan proses dengan lebih efisien.Sangat mudah dioperasikan karena sistem keyboard tersedia dalam versi bahasa Mandarin dan Inggris.

Mesin inspeksi ini sangat penting karena meningkatkan kinerja PCB, menyediakan peralatan berkualitas tinggi, dan membantu mengurangi kesalahan.Sebelum memulai proses, selalu ingat beberapa pertimbangan agar Anda dapat melakukan lebih efisien.Ini termasuk kecepatan squeegee, tekanan squeegee, inspeksi, dan sebagainya.
