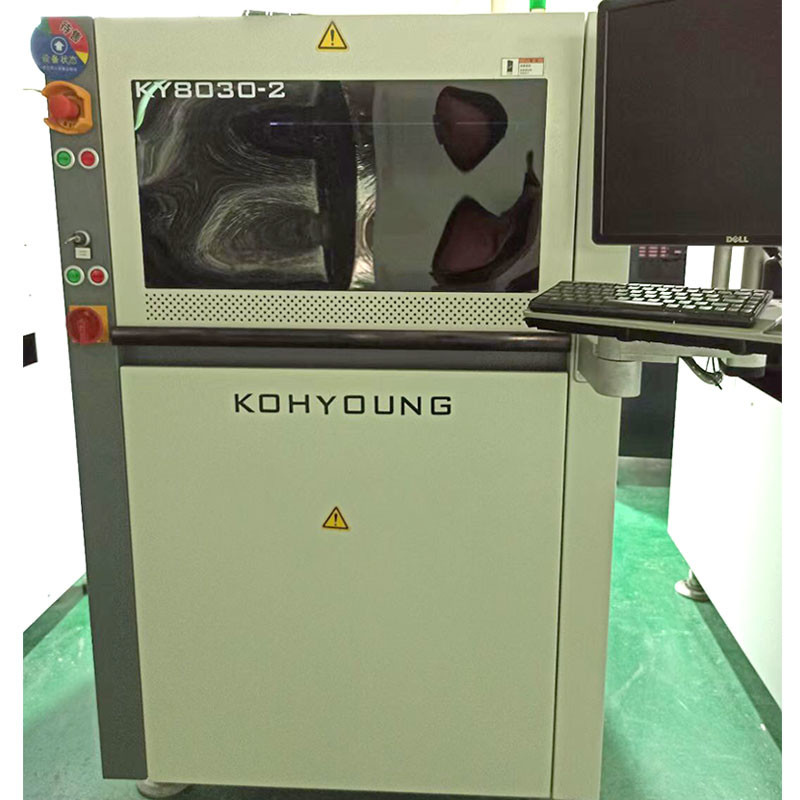

Mesin Inspeksi Pasta Solder KY8030-2 PCB 3D SMT Inline High End
KY8030-2 Inline SPI, mesin inspeksi pasta solder PCB kelas atas
3 kali lebih cepat
Kode batang yang dapat mengenali banyak teka-teki
Kode batang yang dapat mengenali banyak teka-teki
Pengoptimalan proses melalui koneksi 3D SPI + 3D AOI
Dengan kemampuan untuk secara otomatis mengkompensasi ketika papan PCB bengkok
Secara akurat mengukur area pasta solder yang dicetak dan menghitung volume pasta solder
Gao Yong menggunakan sumber cahaya ganda untuk menyelesaikan masalah bayangan sepenuhnya
Program apa pun dapat diedit dalam 10 menit
Teknologi SPI unik menggunakan teknologi 2D+3D
| Item inspeksi yang diperlukan untuk 3D SPI | |||||
| Memerlukan | Larutan | ||||
| Memecahkan masalah bayangan | Teknologi artikel Moore untuk menghilangkan bayangan & sistem lampu penerangan dua arah | ||||
| Kompensasi pelengkungan pelat secara real-time (skema 2D+3D) | • Kompensasi pembengkokan papan (Referensi Pad+Pelacakan Z) | ||||
| Mudah dioperasikan | • Pembaruan GUI, gambar 3D berwarna | ||||
| Deteksi benda asing | • Fungsi deteksi benda asing 3D (opsional) | ||||
| Item tes | Item tes | • Volume, luas, penyesuaian, offset, menjembatani, bentuk, koplanaritas | |||
| tipe buruk | • Pencetakan hilang, lebih banyak timah, lebih sedikit timah, bahkan timah, bentuk buruk, offset, coplanarity | ||||
| Kinerja deteksi | Resolusi kamera | 15μm | 20μm | 25μm | |
| FOV/ukuran | 30 × 30mm (1,18 × 1,18 inci) | 40 × 40mm (1,57 × 1,57 inci) | 50 × 50mm (1,97 × 1,97 inci) | ||
| Kecepatan inspeksi 3D penuh | 22,5-56.1cm²/s (Kecepatan inspeksi bervariasi tergantung PCB dan kondisi inspeksi). | ||||
| Pitch pasta solder minimum | 100μm (3,94 mil) | 150μm (5,91 mil) | 200μm (7,87 mil) | ||
| kamera | • Kamera 4 megapiksel | ||||
| penerangan | • LED IR-RGB (opsi) | ||||
| Resolusi sumbu Z | 0.37μm | ||||
| Akurasi tinggi (modul koreksi) | -1μm | ||||
| 01005 kemampuan deteksi | 10% pada 6 | ||||
| Gage R&R (toleransi ± 50%) | |||||
| Ukuran deteksi maksimum | 10 × 10mm | ||||
| Ketinggian deteksi maksimum | • 400μm (opsi 2mm) | 0,39 × 0,39 inci | |||
| Lapangan tanah minimal | • 100μm (150μm tinggi pasta solder) | 15,75 juta (选项78,74 juta) | |||
| Sesuai dengan berbagai substrat warna | • Bisa | 3,94 juta (5,91 juta锡膏高度) | |||
| Korespondensi substrat | Penyesuaian lebar trek | • otomatis | |||
| Metode pemasangan trek | • Rel depan tetap/rel belakang tetap (diperbaiki saat pengiriman) | ||||
| perangkat lunak | Format masukan yang didukung | • Data Gerber (274X,274D),ODB++ (opsi) | |||
| Perangkat lunak pemrograman | • ePM-SPI | ||||
| Alat manajemen statistik | SPC Ditambah: | ||||
| Histogram,X-bar&R-Chart,X-bar&S-Chart,Cp&Cpk,%Gage R&R | |||||
| SPC & Beberapa Tampilan Real-time | |||||
| Alarm SPC | |||||
| Sistem pemantauan jarak jauh KSMART | |||||
| Kenyamanan operasi | • Hasilkan Perpustakaan sesuai dengan ukuran komponen untuk mengatur kondisi pemeriksaan | ||||
| KYCal: Secara otomatis mengkalibrasi kamera/pencahayaan/tinggi | |||||
| sistem operasi | • Windows 7 Ultimate 64 bit | ||||
| Tambahan | •Pembaca Kode Batang Praktis 1D&2D | •Target Kalibrasi Standar | <rentang st | ||
| Solusi | |||||
Fitur Produk
Pemeriksaan pasta solder 3D (pencahayaan ganda)
Pengoptimalan lini produksi 3D SPI berkecepatan tinggi dan efisien
Gunakan pencahayaan saluran ganda untuk memecahkan masalah bayangan
Untuk memastikan proses pencetakan kasus yang cepat, pada dasarnya dilengkapi dengan program Easy UI dan SPC Plus
Tersedia model M, L, XL dan sistem Jalur Ganda.
Sertifikasi:
Pengiriman dan pengiriman:
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
