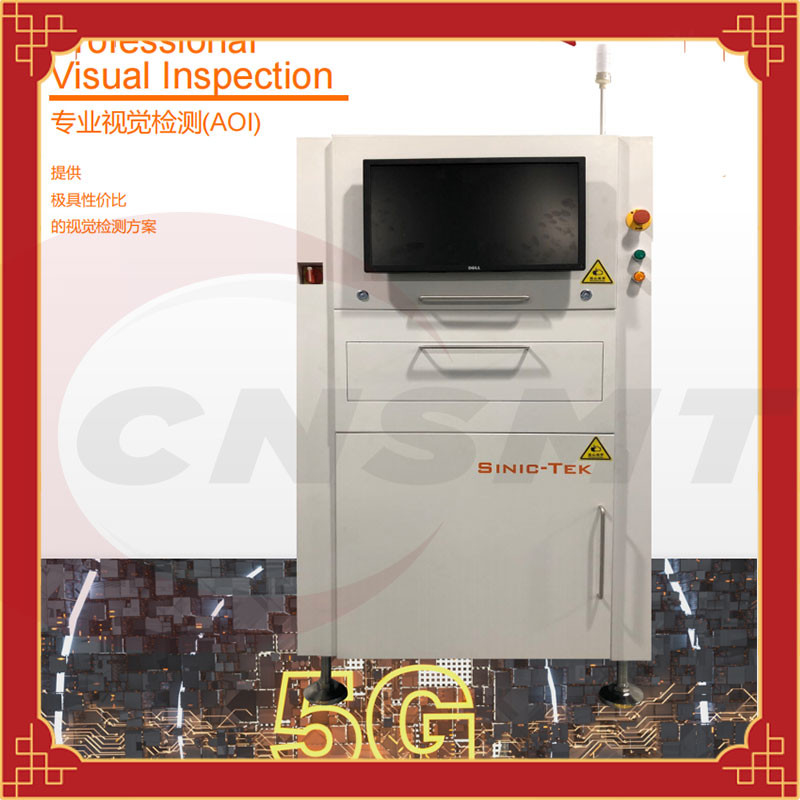

2D AOI Inline SMT Inspection Machine Online Peralatan Inspeksi Optik Otomatis
Mesin inspeksi AOI Inline SMT 2D, Inspeksi Visual online profesional
CNSMT AOI menggunakan lensa telesentrik bebas distorsi dan metode kalibrasi titik multi-referensi.
Dan pemosisian otomatis jendela deteksi, termasuk pemosisian ganda pad dan badan, memecahkan masalah papan
Penyimpangan bingkai yang disebabkan oleh deformasi sangat mengurangi alarm palsu!
AOI kami mengadopsi pemilihan warna multi-level, dan warna materialnya buruk
Kompatibilitas yang berbeda lebih tinggi!Secara efektif menghindari alarm palsu yang disebabkan oleh perbedaan warna material!
Spesifikasi:
| Sistem pencitraan | Mesin online monorel-S510 | Jalur ganda mesin online-S510D | Mesin online down-illuminated-M300 | Mesin online foto dua sisi-M400 |
| kamera | Konfigurasi standar: kamera industri 5 juta piksel (opsional: kamera industri 12 juta piksel) | Konfigurasi standar: kamera industri 12 juta piksel | ||
| Lensa | Lensa telesentrik | |||
| sumber cahaya | Lampu tiga warna RGB | |||
| Resolusi | Konfigurasi standar: 15um (10um opsional) | Konfigurasi standar: 16um (10um opsional) | ||
| bidang visual | 5 juta piksel kamera industri: 10um: 24*20mm 15um: 36*30mm Kamera industri 12 juta piksel: 10um: 40*30mm 16um: 64*48mm |
|||
| Platform olahraga | ||||
| Ukuran papan terukur | 420mm * 350mm | Transmisi trek tunggal: 420mm * 560mm Transmisi trek ganda: 420mm * 310mm | 510mm * 460mm | |
| Kisaran ketebalan papan: | 0,3 ~ 5mm | |||
| Lebar klip | 3mm | |||
| Ketinggian jelas naik dan turun | Standar pabrik: TOP: 30mm BOT: 30mm Penyesuaian maksimum: TOP: 45mm BOT: 45mm |
Standar pabrik: BOT: 30mm Dapat disesuaikan maksimum: BOT: 50mm |
Standar pabrik: TOP: 50mm BOT: 30mm Penyesuaian maksimum: TOP: 50mm BOT: 50mm |
|
| Berat papan maksimum | 5kg | 7kg | ||
| Kecepatan deteksi | 250~300ms/FOV | |||
| Gerakan X,Y | motor servo | |||
| Spesifikasi Peralatan | ||||
| sistem operasi | Windows10 64bit | |||
| Sumber Daya listrik | AC220V, 50/60Hz | |||
| Tekanan udara | 0.5Mpa | |||
| Tinggi trek | 900±20mm | 730±20mm (dapat menambahkan spacer) | ||
| Berat mesin: | Sekitar 600kg | Sekitar 800kg | Sekitar 600kg | Sekitar 730KG |
| Ukuran mesin: | L890*W990*H1560mm (Tidak termasuk lampu peringatan) |
L890*W1380*H1560mm (Tidak termasuk lampu peringatan) |
L990*W1400*H1100mm (Tidak termasuk lampu peringatan) |
L990*W1400*H1600mm (Tidak termasuk lampu peringatan) |
| Item tes | ||||
| item pengujian SMT: | Bagian yang salah, bagian yang hilang, mundur, offset, batu nisan, berdiri samping, terbalik, rusak, korsleting | |||
| Lebih sedikit timah, penyolderan virtual, penyolderan kosong, luapan lem, tembaga terbuka, pengangkatan pin, deformasi pin | ||||
| item tes THT: | Wuxi, lebih sedikit timah, lebih banyak timah, kosong, korsleting, tembaga terbuka, solder palsu, kaki terkubur, bola solder, benda asing | |||
