SPI 6500 7500 Mesin Inspeksi Visual PCB Offline Kamera 500W 3MP
OFFLINE SPI-6500/7500 SOLDER PASTE INSPEKSI MESIN
CNSMT adalah pemasok tepercaya mesin inspeksi pasta solder offline di Shenzhen Cina.
Inspeksi pasta solder adalah proses penting dalam setiap perakitan SMT untuk memastikan kualitas kerja yang tinggi dan hasil terbaik.
Menerapkan pasta solder ke papan PCB adalah proses yang tidak memiliki ruang untuk kesalahan.Dan salah satu cara untuk memastikannya adalah agar PCB berjalan melalui mesin inspeksi, di mana PCB akan diperiksa secara menyeluruh untuk melihat apakah ada celah, kelebihan pasta solder dan sebagainya.Proses pemeriksaan ini akan membuat seluruh proses perakitan menjadi 100% yakin memiliki papan bebas kesalahan.
Selain memastikan kualitas, mesin inspeksi pasta solder offline juga dapat meningkatkan manajemen waktu di dalam jalur perakitan, karena dapat bekerja secara akurat dan cepat, yang tidak dapat dicapai oleh inspeksi manual.

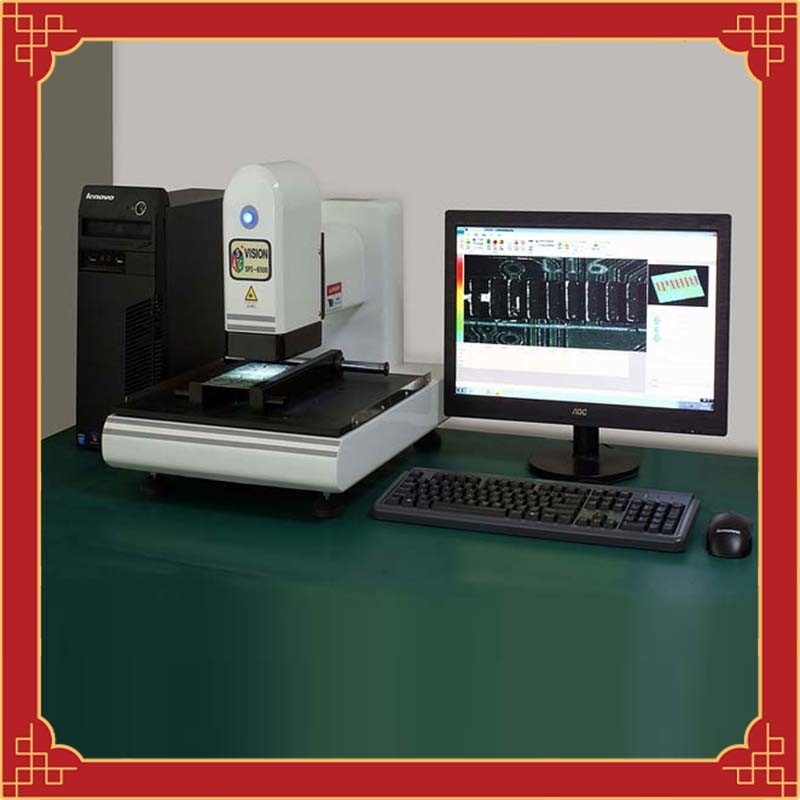

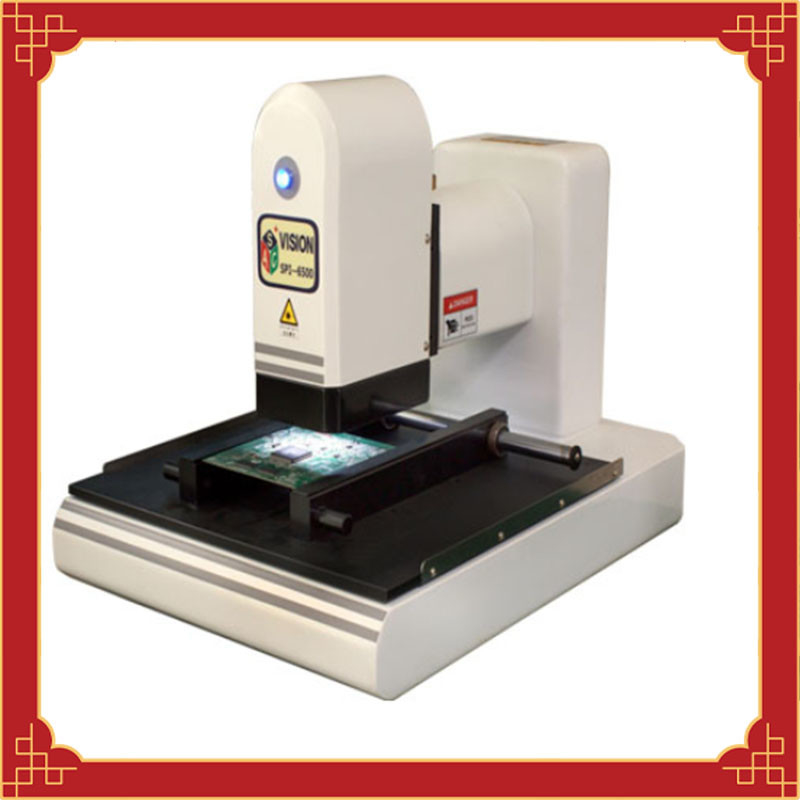

Spesifikasi SPI 6500:
Peralatan Inspeksi Optik Otomatis / Sistem Inspeksi
Nama Produk: Sistem Inspeksi Pasta Solder
Model produk: 3D SPI 6500
Mengetik: Mode 3D semi-otomatis
Fitur Produk
1. Antarmuka pemrograman yang ramah.^ ^
2. Beberapa metode pengukuran
3, interval pemindaian dapat disesuaikan
4, Gambar fungsi simulasi 3D
5. Penampil dinamis 3D independen
6. Fungsi SPC yang kuat
7, Satu klik untuk kembali ke tengah layar
8, dapat mengukur layar sutra dan ketebalan tembaga
Fitur Produk
1.Menggunakan kamera warna definisi tinggi Jerman asli yang diimpor untuk memastikan presisi tinggi dan stabilitas pengujian.
2. Laser sekunder tingkat militer diadopsi, yang kurang terpengaruh oleh sumber cahaya lingkungan eksternal dan lebih stabil serta memiliki masa pakai lebih lama.
3. Mengadopsi desain perangkat keras yang fleksibel, sumber cahaya, laser dan kamera, dapat menguji papan PCB warna yang berbeda.
4. Kondisi analisis perangkat lunak didasarkan pada database dan mewujudkan fungsi peringatan dini sesuai dengan kondisi analisis, yang intuitif dan mudah dipahami.
5. Fungsi analisis laporan yang kuat, secara otomatis menghasilkan R-Chart, X-Bar, dan secara otomatis menghitung CPK.
6. Ekspor laporan SPC yang terperinci dan lengkap, sepenuhnya menghindari berbagai kerugian dari laporan tulisan tangan.
7. Perangkat lunak ini mengadopsi konsep sederhana dan praktis, dengan fokus pada desain pengujian presisi tinggi, dan pengulangan blok koreksi mencapai plus atau minus 0,001mm.Zh
Parameter produk
| 1. Merek: Amerika ASC |
| 2.Model: SPI-6500 |
| 3. Bahasa perangkat lunak: Cina Sederhana, Inggris |
| 4. Aplikasi: pasta solder, plastik merah, BGA, FPC, CSP, dll. |
| 5. Item pengukuran: ketebalan, luas, volume, jarak bidang |
| 6. Koreksi deformasi PCB: Sudut kemiringan PCB secara otomatis dihitung dan dikoreksi secara otomatis |
| 7. Metode fokus: fokus manual |
| 8. Sumber pencahayaan: modul LED putih |
| 9. Mengukur sumber cahaya: 650nm modul laser merah daya rendah |
| 10. Prinsip pengukuran: Metode fungsi 3 sudut laser |
| 11. Rentang gerakan otomatis sumbu Y: 60 mm |
| 12. Resolusi presisi: 0,1 mikron |
| 13. Bidang Pandang (FOV): 15 * 12 (W * H) mm |
| 14. Langkah pemindaian: minimum 5 mikron (5 mikron / 10 mikron / 15 mikron / 20 mikron) |
| 15. Ukuran PCB: 400 * 400 mm (ukuran khusus dapat disesuaikan) |
| 16. Akurasi pengukuran berulang: kurang dari 1 mikron |
| 17. Akurasi pengulangan volume: kurang dari 1% |
| 18. Akurasi pengulangan area: kurang dari 1% |
| 19. Ketebalan PCB yang diijinkan: 1 ~ 10 mm |
| 20. Tinggi pengukuran maksimum: 4 mm |
| 21. Resolusi gambar: 3 juta |
| 22. Kecepatan pengukuran: hingga 250 frame / detik |
| Mode tampilan 23.3D: tampilan array titik, tampilan array garis, tampilan rendering, dapat diputar di setiap sudut |
| 24. Metode pengukuran: pengukuran layar penuh otomatis, pengukuran otomatis pemilihan bingkai, pengukuran manual pemilihan bingkai |
| 25. Analisis SPC: nilai rata-rata, nilai maksimum, nilai minimum, analisis grafik X-Bar & R, analisis histogram & output Ca / Cp / Cpk, dll. Sigma secara otomatis menilai |
| 26. Kontrol proses: jalur produksi, waktu, informasi pencetakan, informasi pasta solder, data stensil, |
| 27. Sistem operasi: Windows 7 atau lebih tinggi |
| 28. Sistem komputer: 2G dual-core atau lebih, memori 2G, slot PCI, 3 port USB, layar LCD 20 inci |
| 29. Daya peralatan: 220V / 50 / 60HZ |
| 30. Konsumsi daya peralatan: 300W |
| 31. Berat peralatan: 45 kg |
| 32. Dimensi: L * W * H (400 mm * 550 mm * 360 mm) |

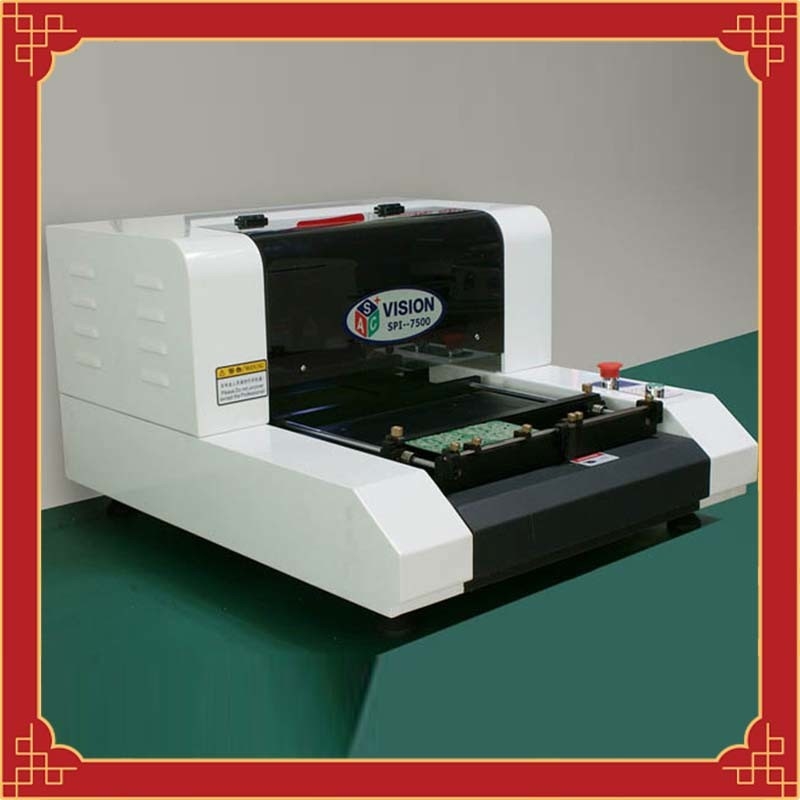

Spesifikasi SPI 7500:
ASC SPI-7500 Solder Paste Thickness Gauge Pengenalan Produk
Nama Produk: Pengukur Ketebalan Pasta Solder
Model produk: ASC SPI-7500
Mengetik: Mode 3D otomatis penuh
Fitur Produk
1, pemrograman cepat, antarmuka pemrograman yang ramah
2. Pengukuran dalam berbagai cara
3. Pengukuran satu tombol yang benar
4. Tombol gerak segi delapan, fokus sekali klik
5. Interval pemindaian yang dapat disesuaikan
6, fungsi simulasi pasta solder 3D
7. Fungsi SPC yang kuat
8, MARK deviasi koreksi otomatis
9, satu klik kembali ke tengah layar
Fitur Produk
Pengenalan target otomatis
Penguji ketebalan pasta solder 3D yang sepenuhnya otomatis ini dapat memperoleh data 3D dari setiap titik melalui gerakan platform XY otomatis / autofokus gambar sumbu Z dan pasta solder pemindaian laser.Membuat proses pencetakan pasta solder terkontrol dengan baik.
[Fitur]
1. Pengukuran yang dapat diprogram dari beberapa area dan pemfokusan otomatis pada titik uji yang berbeda untuk mengatasi kesalahan yang disebabkan oleh deformasi pelat;
2. Secara otomatis menemukan posisi inspeksi dan memperbaiki offset melalui MARK PCB;
3. Metode pengukuran: sepenuhnya otomatis, pengukuran manual seluler otomatis, pengukuran manual seluler manual;
4. Simulasi 3D pasta solder untuk mereproduksi bentuk pasta solder yang sebenarnya;
5. Ini mengadopsi gerakan dan pemfokusan otomatis 3-sumbu, dan secara otomatis mengkompensasi dan mengoreksi lengkungan substrat untuk mendapatkan ketinggian pasta solder yang akurat.
6. Kamera berkecepatan tinggi dan beresolusi tinggi dengan akurasi tinggi dan analisis statistik data SPC yang kuat;
7.SIGMA fungsi diskriminasi otomatis, sehingga operator Anda memiliki kemampuan untuk membedakan kualitas proses pencetakan pasta solder secara real time;
8. Secara otomatis menghasilkan grafik batang CP, CPK, X-BAR, R-CHART, SIGMA, grafik tren, grafik kontrol, dll.
9, pengukuran tambahan 2D, jarak antara dua titik, ukuran area, dll.;
10. Daftar data hasil pengukuran disimpan secara otomatis dan laporan SPC dibuat.
Parameter produk
| 1. Lingkup aplikasi: pasta solder.plastik merah.BGA.FPC.CSP |
| Item pengukuran: ketebalan, luas, volume, bentuk 3D, jarak bidang |
| 3, prinsip pengukuran: pengukuran metode fungsi 3 sudut laser |
| 4. Bahasa perangkat lunak: Cina / Inggris |
| 5. Sumber pencahayaan: LED sorot putih |
| 6. Mengukur sumber cahaya: modul laser merah |
| 7, Rentang bergerak X / Y: standar 350mm * 340mm (ukuran bergerak yang lebih besar dapat disesuaikan) |
| 8. Metode pengukuran: Pengukuran layar penuh otomatis.Pengukuran otomatis pemilihan bingkai.Pengukuran manual pemilihan bingkai |
| 9. Bidang Pandang: 12mm * 15mm |
| 10. Piksel kamera: 3 juta / bidang pandang |
| 11, resolusi tertinggi: 0.1um |
| 12. Jarak pemindaian: 5 um / 10 um / 15 um / 20 um |
| 13, akurasi pengukuran berulang: tinggi kurang dari 1um, luas <1%, volume <1% |
| 14. Pembesaran: 50X |
| 15. Tinggi terukur maksimum: 5 mm |
| 16. Kecepatan pengukuran maksimum: 250Profil / dtk |
| 17, mode 3D: rendering.Permukaan.Garis.Titik 3 peta simulasi 3D yang berbeda, dapat diskalakan.Rotasi |
| 18. Perangkat lunak SPC: data lini produksi, data pencetakan, data pasta solder, data stensil, hasil pengukuran dianalisis secara independen, analisis grafik X-Bar & R, analisis histogram & keluaran Ca / Cp / Cpk, Sigma secara otomatis menilai |
| 19. Sistem operasi: Windows7 |
| 20. Sistem komputer: P4 inti ganda, memori 2G, LCD 20 inci |
| 21. Catu daya: 220V 50 / 60Hz |
| 22. Konsumsi daya maksimum: 500W |
| 23. Berat: sekitar 85 KG |
| 24. Dimensi keseluruhan: L * W * H (700mm * 800mm * 400mm) |
SPI6500 dan SPI 7500 keduanya adalah mesin inspeksi pasta solder offline, SPI6500 adalah SPI offline semi-otomatis, SPI 7500 adalah SPI offline otomatis penuh, Keduanya adalah tipe desktop,
SPI offline ini bagus untuk QTY kecil inspeksi PCB, jika Anda ingin memeriksa beberapa PCB yang terdeteksi, tetapi Anda tidak memiliki perangkat untuk diperiksa, SPI 6500 dan SPI7500 akan menjadi pilihan terbaik Anda.
Karena harganya bersaing dengan SPI inline, jadi Anda hanya perlu mengeluarkan setengah biaya daripada SPI online, Anda akan mendapatkan mesin inspeksi pasta solder yang sempurna.
| mesin pelapis celup pcb | spi solder |
| lapisan epoksi pcb | inspeksi pasta solder spi |
| nampan penanganan pcb | stensil untuk perakitan pcb |
| inspeksi pcb | perakitan PCB stensil |
| konveyor inspeksi PCB | t862++ stasiun pengerjaan ulang bga |
| peralatan inspeksi pcb | majalah pcb |
| mesin inspeksi pcb | tr7007 |
| kaca pembesar inspeksi pcb | tr7500 |
| sistem inspeksi pcb | tr7700 |
| semprotan isolasi PCB | konveyor smt universal |
| lapisan lacquer pcb | konveyor smt bekas |
| semprotan lacquer pcb | alat penjemput vakum smt |
| pemotong timah pcb | vcta a410 |
| mesin pemotong timah pcb | inspeksi visual perakitan PCB |
| pemuat pcb | lapisan pcb mesin cuci |
Kesalahan manusia sering menjadi alasan keterlambatan dan kelebihan biaya.Untuk menghindari hal ini, izinkan perakitan SMT Anda memiliki mesin inspeksi terkomputerisasi yang juga akan membantu tenaga kerja Anda hingga 100% atau lebih.
Terakhir, mesin inspeksi pasta solder offline yang tepat dapat mendeteksi masalah minimal seperti menjembatani dan menempelkan cacat sebelumnya untuk mencegah masalah besar di masa depan yang pasti akan berdampak negatif pada produksi Anda jika tidak ditangani.
Oleh karena itu, jalur SMT yang cerdas harus memiliki mesin inspeksi pasta solder offline yang kuat yang akan menjadi tangan ekstra yang akan memastikan kualitas, produksi lebih cepat, dan hasil yang lebih baik.
Di sini, di CNSMT, kami memiliki sejumlah mesin inspeksi pasta solder offline yang dapat Anda pilih.Kami memiliki jenis baru atau merek baru dan kami juga memiliki yang bekas dalam kondisi sangat baik.
Untuk mengetahui lebih banyak tentang mesin inspeksi pasta solder offline, di bawah ini adalah beberapa informasi yang mungkin ingin Anda lihat, untuk membantu Anda dalam keputusan pembelian Anda.
Pertanyaan yang Sering Diajukan:
Pertanyaan: Saya ingin memesan satu mesin inspeksi pasta solder offline, apakah bisa?
Menjawab: Ya, tidak masalah dengan itu.Kami tidak memiliki jumlah minimum order.Tetapi jika Anda ingin menghemat biaya pengiriman, Anda mungkin ingin memeriksa produk kami yang lain yang dipesan pelanggan bersama dengan mesin inspeksi pasta solder sehingga Anda dapat memaksimalkan biaya pengiriman Anda.
Pertanyaan: Bagaimana cara memesan mesin inspeksi pasta solder offline?
Menjawab: Jika Anda yakin dengan mesin yang ingin Anda pesan, mohon kirimkan detail berikut agar kami dapat mengirimkan konfirmasi pesanan kepada Anda:
Setelah kami menerima pesanan dan detail Anda, kami akan mengirimkan surat konfirmasi beserta detail pesanan Anda, syarat dan ketentuan, garansi, biaya pengiriman, dan total biaya pesanan Anda.Kami juga akan menyertakan petunjuk tentang cara membayar pesanan Anda.
Setelah kami menerima pembayaran Anda, kami akan melakukan pemeriksaan akhir pada mesin inspeksi pasta solder offline Anda dan mengatur pengiriman.Kami akan memberi Anda nomor pelacakan untuk kiriman Anda, sehingga Anda juga dapat memantau pesanan Anda saat dalam perjalanan.
Pertanyaan: Berapa hari saya harus menunggu untuk mendapatkan pesanan saya?
Menjawab: Jumlah hari sebenarnya untuk pengiriman Anda akan tergantung pada lokasi Anda yang sebenarnya.Segera setelah pesanan Anda diambil oleh mitra pengiriman kami, biasanya akan memakan waktu 10 hari kerja untuk sampai ke Anda.Tolong beri kami alamat pengiriman yang tepat sehingga kami dapat memberi Anda perkiraan jumlah hari pengiriman.
Pertanyaan: Saya belum terlalu mengenal mesin inspeksi pasta solder offline.Apakah Anda menawarkan demo mesin gratis terlebih dahulu?
Menjawab: Ya.Jika Anda dapat mengunjungi showroom kami yang berlokasi di sini di Shenzhen Cina, teknisi profesional kami dapat menunjukkan kepada Anda cara kerja mesin.Mereka juga dapat memberi Anda saran yang tepat tentang cara menggunakannya untuk perakitan Anda.
Jika Anda tidak dapat mengunjungi showroom kami, kami dapat menawarkan panggilan video sehingga Anda dapat melihat cara kerja mesin tanpa perlu repot pergi ke sini.
Beri tahu kami apa yang cocok untuk Anda, sehingga kami dapat mengatur demo untuk Anda.
Pertanyaan: Apakah Anda menawarkan suku cadang mesin jika kami memerlukan perbaikan di masa mendatang?
Menjawab: Ya, kami melakukannya!Kami juga membantu pelanggan kami ketika pemecahan masalah atau penggantian suku cadang diperlukan.Beri tahu kami bagian persis yang Anda cari, sehingga kami dapat menyediakannya untuk Anda dengan harga terbaik dan paling kompetitif.
Pertanyaan: Saya melihat mesin inspeksi pasta solder offline jauh lebih murah dari toko lain.Bisakah Anda menandingi harganya?
Menjawab: Kami menjamin Anda bahwa kami memiliki harga paling kompetitif untuk mesin inspeksi pasta solder offline di pasar.Ini karena kami telah berkecimpung dalam bisnis ini selama lebih dari 10 tahun, yang memberi kami keuntungan untuk mendapatkan harga yang lebih baik dari pemasok kami.Tetapi jika Anda menemukan toko lain yang menawarkan mesin inspeksi pasta solder offline dengan harga yang jauh lebih murah, beri tahu kami dan kami akan mencocokkan harganya.
Pertanyaan: Apa jenis opsi pembayaran yang Anda tawarkan?
Menjawab: Kami menawarkan berbagai jenis opsi pembayaran kepada pelanggan kami seperti:
Jika Anda memiliki opsi pembayaran lain, beri tahu kami dan kami akan melihat apakah itu akan berhasil.
Pertanyaan: Perakitan kami bekerja dengan jenis ukuran PCB khusus.Apakah Anda memiliki mesin inspeksi pasta solder yang sesuai dengan persyaratan kami?
Menjawab: Kami akan selalu memberikan solusi terbaik untuk semua kebutuhan Anda.Beri tahu kami ukuran PCB yang tepat untuk perakitan Anda, sehingga kami dapat menemukan mesin inspeksi yang paling sesuai dengan kebutuhan Anda.
