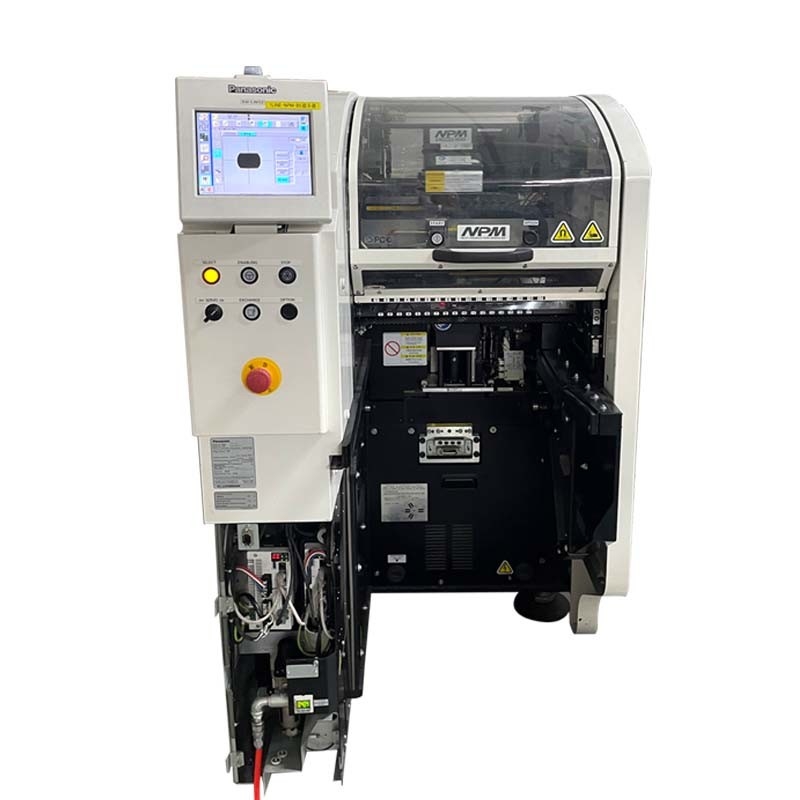

panasonic npm-d d2 d3 memilih dan menempatkan mesin

Model: NPM-D3

Ukuran Papan (mm)*1:
Jalur Ganda: L50×W50～L510×W300
Jalur Tunggal: L50×W50～L510×W590
Waktu Pergantian Dewan:
Jalur Ganda: 0 detik*Tidak boleh 0 detik saat waktu siklus di bawah 3,6 detik.
Jalur Tunggal: 3,6 detik*Bila menggunakan spesifikasi konveyor tipe pendek.
Catu Daya: AC200 tiga fase, 220, 380, 400, 420, 480V, 2.7kVA
Pasokan Udara*2: 0,5MPa, 100L/mnt (ANR)
Dimensi Peralatan (mm)2: W832×D2652×H14443*4
Berat: 1680kg (Hanya unit utama; dapat bervariasi tergantung pada komponen opsional)
Opsi Kepala Penempatan:

Kepala 16 nosel ringan (dengan 2 lengan) - ON Mode Produksi Tinggi
Kecepatan Penempatan: 84.000 CPH (0,043 detik/komponen)
IPC9850: 63.300 CPH*5
Akurasi Penempatan (Cpk≧1): ±40μm/komponen
Ukuran Komponen (mm): 0402 chip*7～L6×W6×T3
Pasokan Komponen:

Lebar Pita: 8/56mm
Pita 8mm: Maksimum 68 jalur (dengan pengumpan gulungan tunggal tipis 8mm dan pengumpan gulungan ganda, gulungan kecil)
Opsi Kepala Penempatan:

Kepala 16 nosel ringan (dengan 2 lengan) - OFF Mode Produksi Tinggi
Kecepatan Penempatan: 76.000 CPH (0,047 detik/komponen)
IPC9850: 57.800 CPH*5
Akurasi Penempatan (Cpk≧1): ±30μm/komponen (±25μm/komponen*6)
Ukuran Komponen (mm): 030 chip*7～L6×W6×T3
Opsi Kepala Penempatan:

Kepala 12 nosel (dengan 2 lengan)
Kecepatan Penempatan: 69.000 CPH (0,052 detik/komponen)
IPC9850: 50.700 CPH*5
Akurasi Penempatan (Cpk≧1): ±30μm/komponen
Ukuran Komponen (mm): 0402 chip*7～L12×W12×T6.5
Opsi Kepala Penempatan:

Kepala 8 nosel (dengan 2 lengan)
Kecepatan Penempatan: 43.000 CPH (0,084 detik/komponen)
Akurasi Penempatan (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP di bawah 12mm
Ukuran Komponen (mm): 0603 chip～L100×W90×T28
Tongkat: Maks.8 lajur, Baki: Maks.20 (dengan 1 pengumpan baki)
Opsi Kepala Penempatan:

Kepala 2 nosel (dengan 2 lengan)
Kecepatan Penempatan: 11.000 CPH (0,327 detik/komponen)
IPC9850: 8.500 CPH (0,423 detik/QFP)
Lebar Pita: 8/56/72/88/104mm

Mesin pemasangan modul berkecepatan tinggi Panasonic NPM-D3 memiliki karakteristik kinerja sebagai berikut:

Produktivitas tinggi per unit area: Melalui jalur produksi perakitan fisik yang komprehensif, capai hasil instalasi dan inspeksi yang tinggi, dan tingkatkan efisiensi produksi.

Fleksibilitas sistem: Pelanggan dapat dengan bebas memilih jalur produksi yang sebenarnya sesuai dengan kebutuhan mereka dan dengan bebas mengatur posisi kepala kerja melalui fungsi plug and play.

Fungsi manajemen sistem: Menerapkan manajemen keseluruhan lini produksi, bengkel, dan pabrik melalui perangkat lunak sistem, termasuk pemantauan dinamis dan dukungan untuk produksi yang direncanakan.

Beberapa opsi pemasangan: NPM-D3 dilengkapi dengan 16 kepala pemasangan nosel yang ringan, 12 kepala pemasangan nosel, 8 kepala pemasangan nosel, dan 2 kepala pemasangan nosel, yang dapat dipilih sesuai dengan kebutuhan Anda.

Fungsi pencetakan jalur ganda: NPM-D3 mendukung pencetakan jalur ganda dan terhubung langsung ke mesin modul jalur ganda NPM-D3 di ujung depan pencetakan.

Fitur perangkat lunak sistem: NPM-D3 dilengkapi dengan berbagai fungsi perangkat lunak sistem, termasuk sistem kontrol ketinggian pemasangan, sistem panduan operasi, sistem APC, opsi kalibrasi komponen, opsi pemotongan mesin otomatis, dan opsi komunikasi atas.

Lini produksi multifungsi: Mengadopsi sabuk konveyor jalur ganda, berbagai jenis substrat dapat dicampur dan diproduksi dalam lini produksi yang sama.

Secara keseluruhan, mesin pemasangan modul berkecepatan tinggi Panasonic NPM-D3 memiliki karakteristik kapasitas produksi yang tinggi, presisi tinggi, fleksibilitas, dan keserbagunaan, memberikan solusi pemasangan yang efisien.
