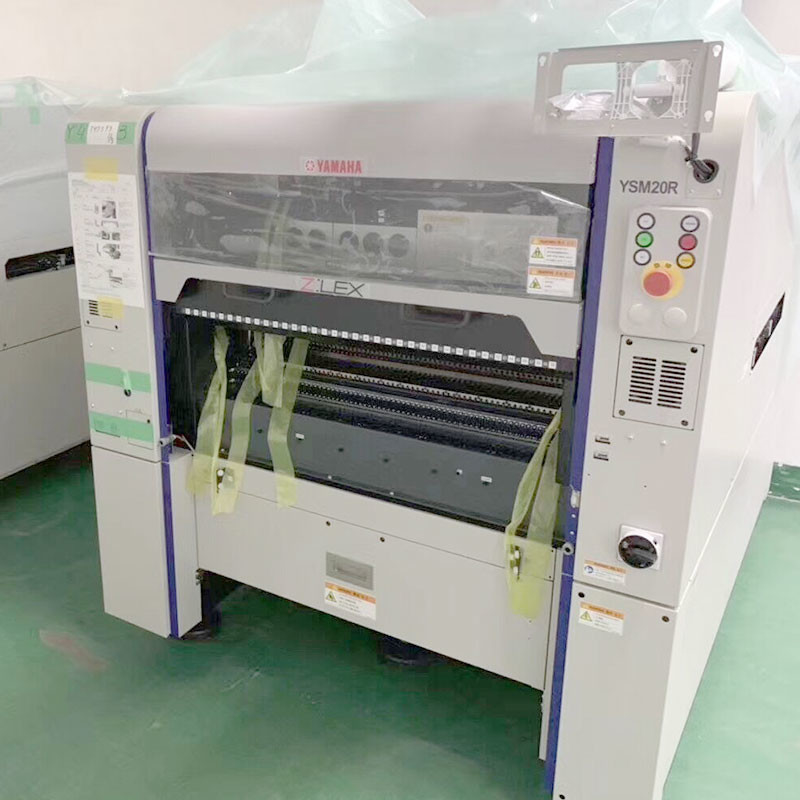

Ysm20r Yamaha Smt Pick And Place Machine Pcb 0.45MPa 400v 3 Phase

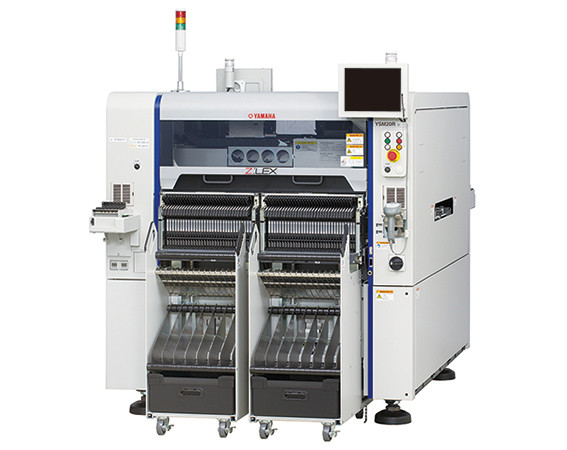

YAMAHA YSM20R Pick And Place Machine-CNSMT
CNSMT adalah pemasok SMT yang andal, andal, dan paling tepercaya di Shenzhen Cina.Kami memiliki pengalaman kuat selama 10 tahun di industri tersebut, yang memberi kami keunggulan dibandingkan pemasok SMT lainnya.
Perusahaan kami didukung oleh para profesional yang sangat terampil yang memahami mesin SMT masuk dan keluar.Kami juga memiliki tim profesional yang menangani semua pesanan pelanggan untuk memastikan kualitas terbaik dan pengiriman cepat setiap saat.
CNSMT memiliki reputasi tinggi untuk layanan pelanggan yang baik dan pengiriman pesanan yang cepat.Mengapa kita bisa mencapai itu?Karena hal-hal berikut:
Spesifikasi YAMAHA YSM20R :
| Model |
| Tipe PV YSM20R |
| Tipe YSM20RSV |
| Ukuran papan target |
| Model monorel: L810 × W490 L50 × W50 |
| Model konveyor ganda: **X-sumbu adalah model dengan spesifikasi balok ganda |
| Saat mengirim satu papan: L810 × W490 L50 × W50 |
| Ketika dua papan dikirim: L380 × W490 L50 × W50 |
| Penempatan kepala/komponen yang dapat dipasang |
| Kepala penempatan universal (HM) berkecepatan tinggi※: |
| 0201 W55 × L100mm, tinggi kurang dari 15mm |
| Untuk penempatan komponen 0201, silakan hubungi kami secara terpisah. |
| Kepala penempatan berbentuk khusus (FM): |
| 03015～W55 × L100mm, tinggi kurang dari 28mm |
| Kepala penempatan universal (HM) berkecepatan tinggi: |
| 03015 W55 × L100mm, tinggi kurang dari 15mm |
| Kepala penempatan berbentuk khusus (FM): |
| 03015 W55 × L100mm, tinggi 28mm atau kurang |
| Kemampuan pemasangan |
| (Kondisi perusahaan yang lebih baik) |
| Sinar ganda sumbu-X: Kepala penempatan universal (HM) berkecepatan tinggi × 2 |
| 95.000CPH |
| Sinar ganda sumbu-X: Kepala penempatan universal (HM) berkecepatan tinggi × 2 |
| 90,000CPH |
| Akurasi penempatan |
| ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) Saat kondisi terbaik perusahaan kami (menggunakan komponen standar untuk evaluasi) |
| Jumlah pengumpan yang dapat dipasang |
| Rak pengumpan tetap: 140 lebih banyak (dikonversi dengan pita 8mm) |
| Gerobak pengisian bahan bakar satu kali: 128 lagi (dikonversi dengan pita 8mm) |
| Pengumpan baki otomatis: 30 lapisan (tipe tetap: bila dilengkapi dengan sATS30, lebih banyak), 10 lapisan (jenis kereta: bila dilengkapi dengan cATS10, lebih banyak) |
| Spesifikasi Daya |
| AC tiga fase 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Pasokan sumber udara |
| Di atas 0,45MPa, bersih dan kering |
| Dimensi (kecuali tonjolan) |
| P 1.374 × P 1.857 × T 1.445mm (** bodi utama) |
| Berat badan |
| Sekitar 2.050kg (** tubuh utama) |
| YSM20R-1 dan YSM20R(SV)-1 menunjukkan bahwa perangkat memiliki 1 set lengan penempatan;YSM20R-2 dan YSM20R(SV)-2 menunjukkan bahwa perangkat memiliki 2 set lengan penempatan. |
| MODEL | YAMAHA YSM20R |
|
PCB yang Berlaku (Jalur Tunggal) PCB (Jalur Ganda) |
810 x 490 hingga 50 x 50 (LW) Untuk sumbu X 2 balok saja 1 PCB: 810 x 490 hingga 50 x 50 (LW) 2 PCB: 380 x 490 hingga 50 x 50 (LW)
|
| Kepala dengan komponen yang berlaku |
Kepala Kecepatan Tinggi: 0201 mm hingga 55 x 100 mm |Tinggi maksimal 15mm
Kepala Fleksibel: 03015 mm hingga 55 x 100 mm |Tinggi 28mm maks
|
| Pemasangan di bawah kondisi optimal sesuai Motor YAMAHA | Sumbu X 2-balok: Kepala Kecepatan Tinggi multiguna berkecepatan tinggi x 2 = 95.000 CPH |
| Akurasi pemasangan |
±0,035mm (±0,025mm) Cpk≧1.0 (3σ) Catatan: dalam kondisi optimal seperti yang ditentukan oleh Yamaha Motor |
| Jumlah jenis komponen |
Pelat tetap: Maksimum 140 jenis (konversi untuk pengumpan pita 8mm) Pertukaran kereta pengumpan: Maksimum 128 jenis (konversi untuk pengumpan pita 8mm) Baki untuk 30 jenis (Tipe tetap: Maksimum untuk sATS30) dan 10 jenis (Jenis kereta: Maksimum dengan cATS10) |
| Sumber Daya listrik | 3-Fase AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Pasokan udara | 0.45MPa atau lebih, dalam keadaan bersih dan kering |
| Ukuran | 1.374 x 1.857 x 1.445 mm (LWH) |
| Berat | Est.2.050 kg |
bulu:
Solusi Satu Kepala – solusi satu kepala dari YAMAHA YSM20R memungkinkan Anda untuk mengerjakan chip yang lebih luas dari yang sangat kecil (0201 mm) hingga yang lebih besar seperti (55 x 100 mm).Dan karena dilengkapi dengan kepala yang fleksibel juga, YAMAHA YSM20R dapat bekerja dengan komponen berbentuk aneh.
Operasi Pemasangan Cepat – mesin pemasangan ini sangat cepat dengan kecepatan 95.000 chip per detik.Kecepatan ini 5% lebih cepat dibandingkan model lain di level yang sama.
Kamera Pemindaian Lebar – kamera pindai lebar yang ditingkatkan membantu dalam mempromosikan pemasangan yang lebih cepat karena kemampuan deteksi yang lebih cepat.Ada juga lampu samping yang dipasang untuk meningkatkan produktivitas.
Variasi Sinar – Ada 2 jenis balok yang tersedia untuk sumbu X yang dapat Anda pilih untuk meningkatkan kemampuan produksi dan pemasangan Anda.
konveyor – dapat mendukung konveyor ganda atau ganda.
Yamaha Mounter YSM10 adalah mesin serba guna multi fungsi, yang dapat memasang komponen kecil 03015mm komponen W55*L100mm, dan jumlah komponen yang dapat dipasang per jam adalah 46000.
Ukuran PCB yang dapat dipasang adalah 510*460mm.Ada 10 kepala nozzle yang bisa dipasang.10 nozel.
Mesin penempatan Yamaha YSM20R adalah mesin penempatan berkecepatan tinggi yang dapat memasang komponen kecil 03015mm komponen W55*L100mm, dan jumlah komponen yang dapat dipasang per jam adalah 90000.
Ukuran PCB yang dapat dipasang adalah 810*490mm.Ada 20 kepala nosel yang dapat menampung 20 nozel, pengumpan SS8mm 140
Ini hanyalah beberapa alasan mengapa CNSMT mempertahankan tingkat kepuasan yang tinggi dan reputasi yang sangat baik dalam hal memasok semua mesin dan peralatan SMT.
Produk apa yang bisa dibuat oleh YAMAHA YSM20R?
Produk dudukan reguler Yamaha YSM20
1. Lampu LED: lampu bohlam LED, lampu sorot LED, lampu mobil LED, lampu langit-langit LED, dll.
2. Kategori pencahayaan: LED wall washer light bar, tabung digital, tabung penghalang, lampu pelangi LED, dll.
3. Layar: Tampilan pemasangan permukaan LED, modul LED, dll.
4. Lampu LED berdaya tinggi: terowongan LED, lampu jalan, lampu sorot, lampu mobil, lampu meja LED, pesawat 1W～3W, permukaan bola, LED bimodal, dll.
5. Produk elektronik: motherboard komputer, motherboard MP3, motherboard catu daya, papan catu daya lampu LED, catu daya LED, driver LED, modul LED, tampilan LED, dll.
6. Cocok untuk produk LED dalam ukuran 810X490MM, drone dan produk teknologi kelas atas lainnya
7, Ponsel, lensa, kamera, energi surya, dirgantara,
Karakteristik konsumsi energi YAMAHA
Mesin penempatan seri YSM menggunakan teknologi terbaru, dan catu daya seluruh mesin adalah 1,1 kilowatt.
Misalnya, konsumsi listrik industri adalah 1 yuan/kWh, dan itu dihitung dengan bekerja 24 jam sehari, dan 5 tahun adalah unit perhitungan.
Catu daya mesin penempatan adalah 1,1 kilowatt 1,1 × 24 × 365 × 5 tahun × 1 = 48180 yuan / RMB
Apa yang Kami Tawarkan?
Kami memiliki daftar mesin yang tersedia untuk pengiriman, seperti YAMAHA YSM20R.Kami memiliki YAMAHA YSM20R bekas dan baru di toko kami, dan jika Anda memerlukan bantuan lebih lanjut tentang mesin pemasangan ini, beri tahu kami.
YAMAHA YSM20R
YAMAHA YSM20R adalah mesin pemasangan tercepat di dunia untuk kelasnya dan menjadikan solusi satu kepala ke tingkat yang sama sekali baru.Sudah pasti lebih cepat dari YSM20 (lebih dari 5%) dan dapat bekerja terus menerus tanpa perlu mematikan mesin.Ini adalah mesin pemasangan modular berkecepatan tinggi yang dicari oleh banyak pabrik SMT di seluruh dunia.
Alasan lain mengapa Anda harus mendapatkan YAMAHA YSM20R
Pertanyaan yang Sering Diajukan
Pertanyaan: Bagaimana cara memesan YSM20R?
Menjawab: Jika Anda sudah siap untuk melakukan pemesanan Yamaha YSM20R, silahkan kirimkan email kepada kami agar kami dapat mengirimkan konfirmasi pemesanan beserta detail lainnya yang perlu Anda ketahui seperti berikut ini:
Setelah kami menerima balasan dan pembayaran Anda, kami akan melakukan pemeriksaan akhir mesin dan mengirimkannya kepada Anda.
Pertanyaan: Bagaimana jika mesin tidak bekerja dengan benar setelah mencapai saya.Apa yang akan kamu lakukan?
Menjawab: Kami menjamin Anda bahwa mesin akan bekerja setelah mencapai Anda.Jika Anda memiliki masalah seperti ini, kami akan dengan senang hati membantu Anda dengan bekerja sama dengan Anda melalui panggilan video, mengirimkan suku cadang pengganti jika diperlukan, atau bahkan pergi ke lokasi Anda untuk diperiksa.
Pertanyaan: Apakah mudah menggunakannya?
Menjawab: Ya, sangat mudah digunakan.Kami akan menyediakan manual bahasa Inggris untuk ini bersama dengan tutorial video.Jika Anda memerlukan bantuan lebih lanjut, Anda dapat menghubungi kami sehingga kami dapat membantu Anda secara online.
Pertanyaan: YAMAHA YSM20R dapat digunakan untuk produk apa?
Jawaban: YAMAHA YSM20R dapat digunakan untuk semua produk SMT, karena ini adalah mesin pick and place multi-fungsi, dapat dipasang dari komponen 01005 hingga 100mm, jadi apakah Anda memasang LED atau produk presisi tinggi, YAMAHA YSM20R akan menjadi pilihan terbaik Anda .
Jika Anda tidak dapat menemukan informasi yang Anda cari, hubungi kami agar kami dapat membantu Anda.
Dengan CNSMT, Anda pasti berada di tangan yang tepat dalam hal kebutuhan SMT Anda.
