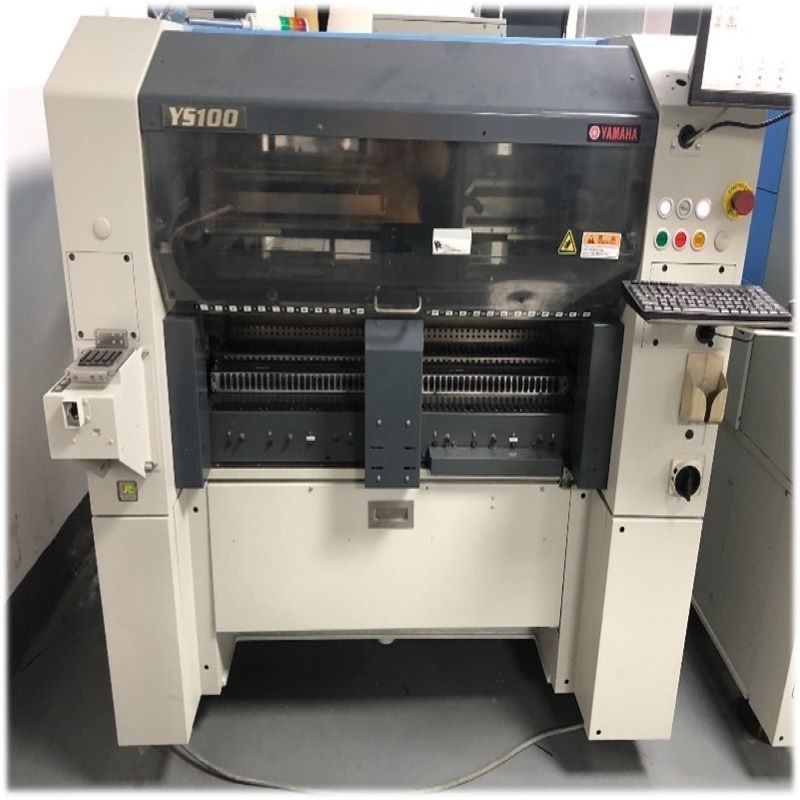

Mesin Pick and Place Yamaha YS100 adalah model paling populer di dunia karena memiliki kecepatan tinggi dan kondisi kerja yang stabil.Banyak pelanggan memilih model ini YAMAHA YS100 SMT Pick and Place Machine.
YAMAHA YS100 Pilih dan Tempatkan Mesin seperti yang kita semua tahu;sangat penting untuk membuat PCB secara efisien.Ini membuat prosesnya mudah dan cepat.Ini adalah mesin robot yang membantu membawa dan menempatkan bagian papan sirkuit kecil sekalipun.Ia menjalankan fungsinya dengan tepat dan sekaligus aman karena tidak mengorbankan kualitas bahannya.

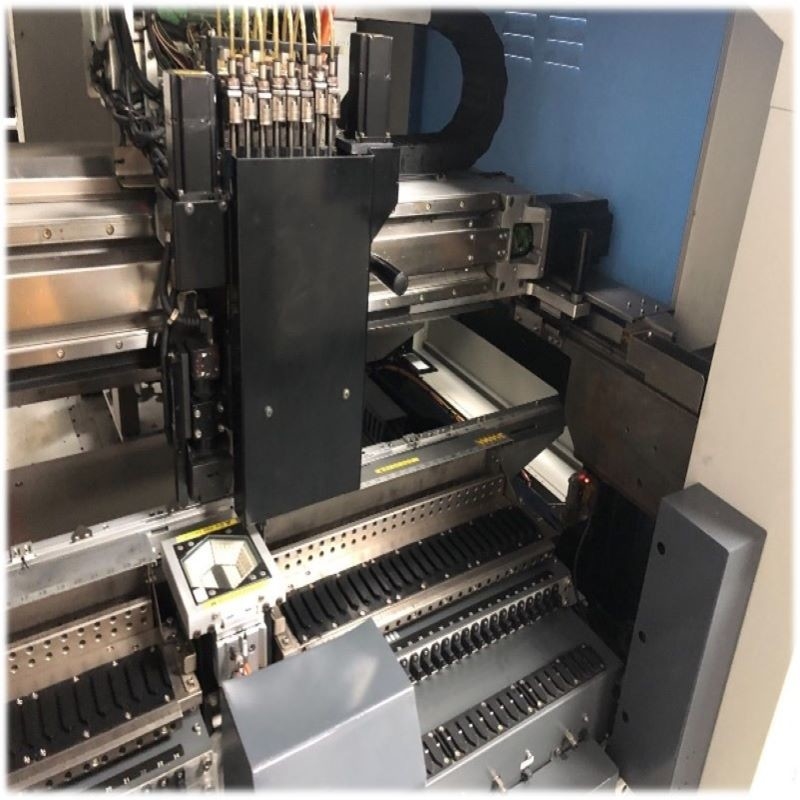

Bagian-bagian tersebut harus terpasang dengan kuat pada gripper, digerakkan oleh udara vakum saat bergerak menuju PCB.Komponen tidak boleh kehilangan cengkeramannya untuk menghindari kerusakan.
Karena itu, kami ingin memperkenalkan Anda ke Mesin Yamaha YS100 SMT.Ini adalah mesin premium yang diproduksi oleh Yamaha SMT, merek elektronik ternama.Mesin SMT Yamaha ini kami jual dengan harga terjangkau.
Fitur:
Spesifikasi:
(Catatan 1) Ini bervariasi dengan tata letak kombinasi bersama dengan SATS / DYTF dll.
(Catatan 2)Untuk informasi tentang "spesifikasi push-up 2 tahap.", silakan berkonsultasi dengan kami secara terpisah.
(Catatan 3) Untuk jenis kepala FNC, rentang komponen yang berlaku adalah 31mm atau kurang.
(Catatan 4) Saat menangani konektor panjang dan komponen berukuran besar, konsultasikan dengan kami secara terpisah tentang nilai offset eksentrik dan sudut rotasi.
(Catatan 5) 4mm atau kurang tinggi permukaan atas PCB sebelum transportasi diperlukan untuk jenis kepala FNC.
(Catatan 6) Dimensi ini tidak termasuk proyeksi.
Mesin plug-in otomatis BARU, Plug Horizontal, Plug Vertikal, Plug LED Massal, Oven reflow, solder gelombang, domestik, impor memiliki timah, solder reflow bebas timah;Solder gelombang.
Peralatan terkait SMT lainnya: AOI;peralatan pengujian sinar-X t;Mesin cetak semi-otomatis dan sepenuhnya otomatis.
| Model: | YS100 |
| PCB yang berlaku: | L510 X W460mm hingga L50 X W50mm – (Catatan 1 & 2) |
| Through-put (Optimal): | 25, 000CPH (Setara 0,14 dtk/CHIP) |
| Akurasi pemasangan: | Komponen standar Yamaha |
| Sumber Daya listrik: | AC 3 Fase 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Sumber pasokan udara: | 0,45MPa atau lebih, dalam keadaan bersih dan kering |
| Dimensi eksternal– (Catatan 6): | L1, 665xW1, 562(Ujung penutup)xH1, 445mm(tutup atas) L1, 665xW1, 615(Akhir panduan untuk gerbong pengumpan)xH1, 445m(tutup atas) |
| Substrat sasaran: | L50 × W50mm hingga L510 × W460mm |
| Efisiensi penempatan: | (Kondisi) 25.000CPH (setara dengan 0,14 detik / CHIP) |
| Akurasi penempatan (μ + 3σ): | ± 0,05mm / CHIP, ± 0,05mm / QFP |
| Pengulangan (3σ): | ± 0,03mm / CHIP, ± 0,03mm / QFP |
| Komponen sasaran: |
|
| Tinggi komponen: | 15mm atau kurang – (Catatan 5) |
| Jenis komponen: |
|

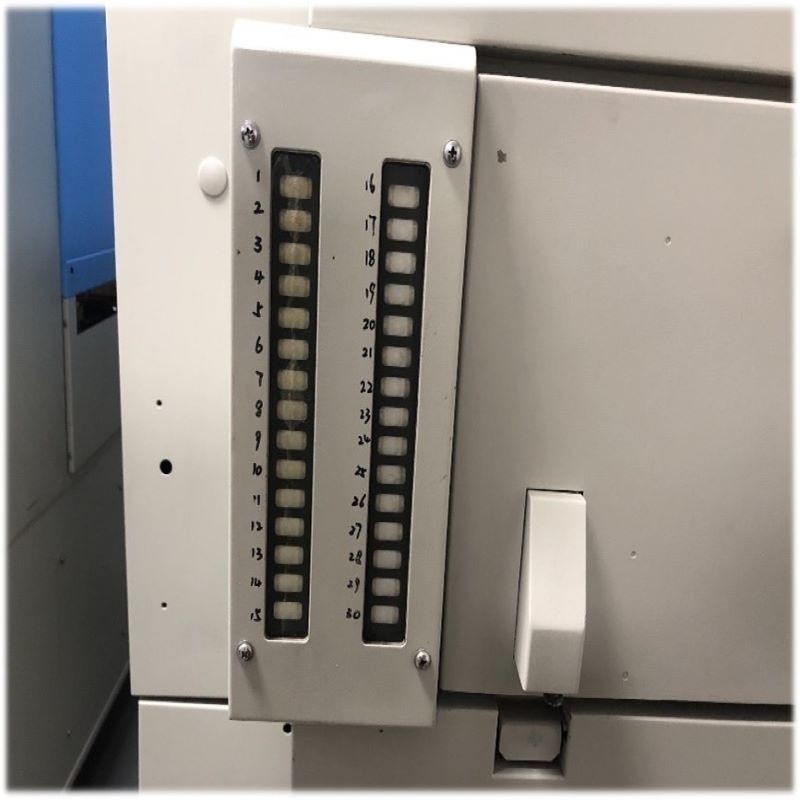

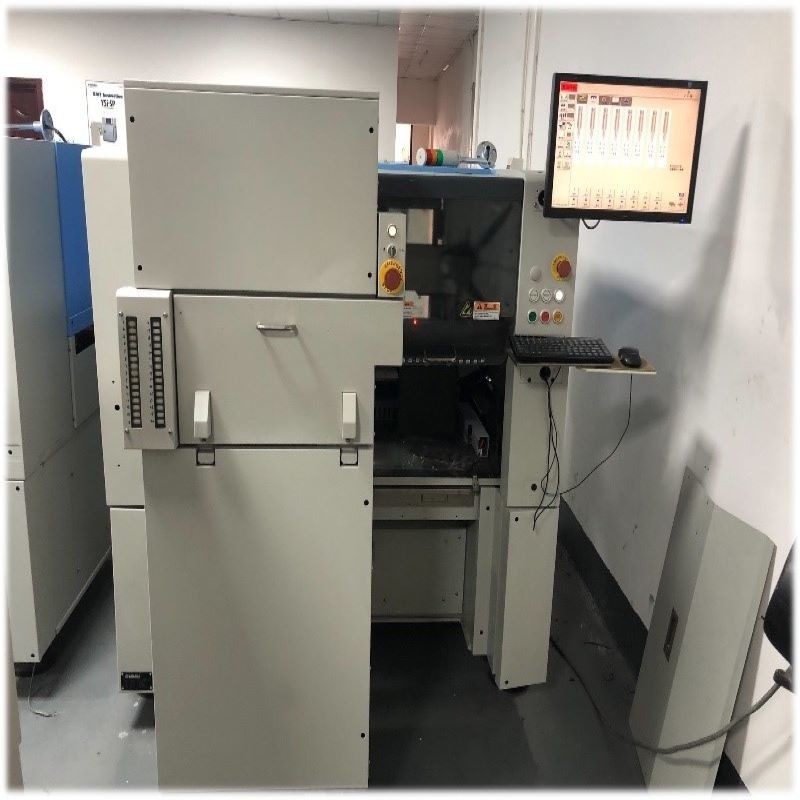

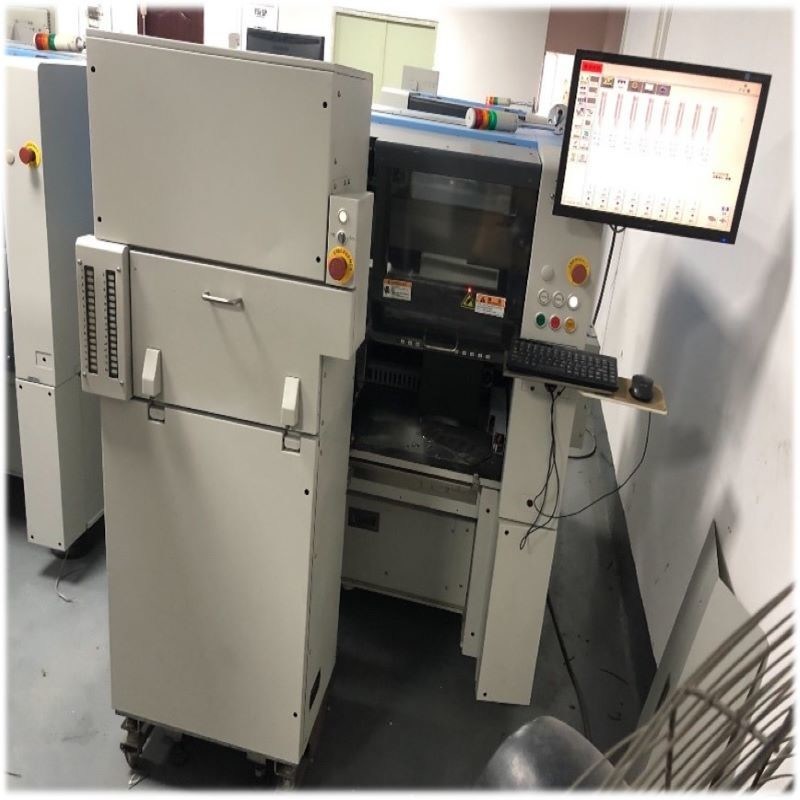

| SATS (baki otomatis): | OPSIONAL, jika Anda tidak membutuhkan baki SAT, maka harganya lebih murah daripada dengan itu, dan Anda dapat memasang baki IC manual jika mesin YAMAHA YS100 tidak memiliki SAT. |
| Bobot: | Kira-kira1, 630kg (Hanya unit utama) |
