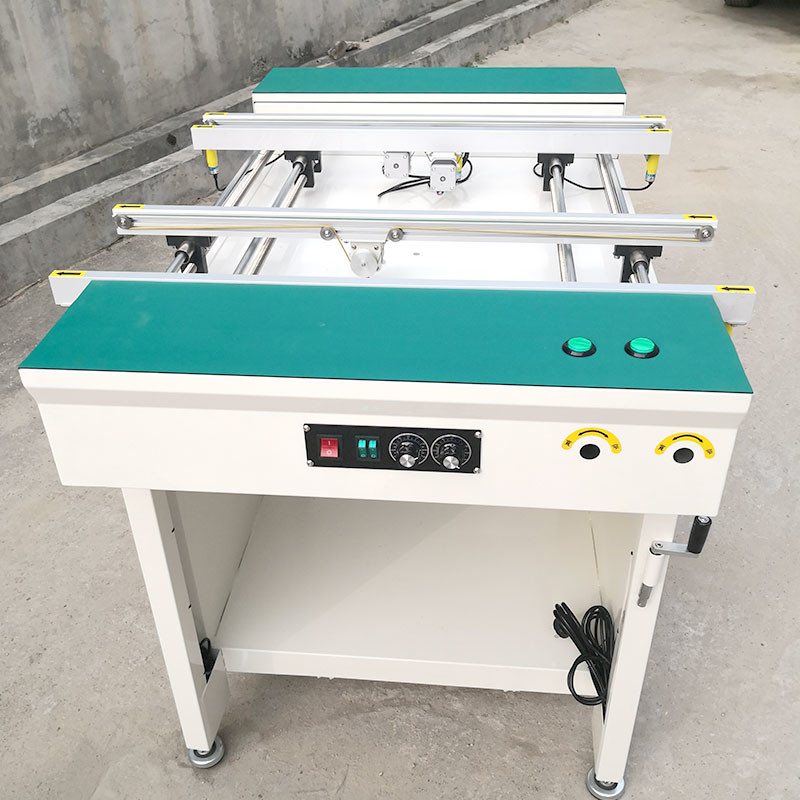

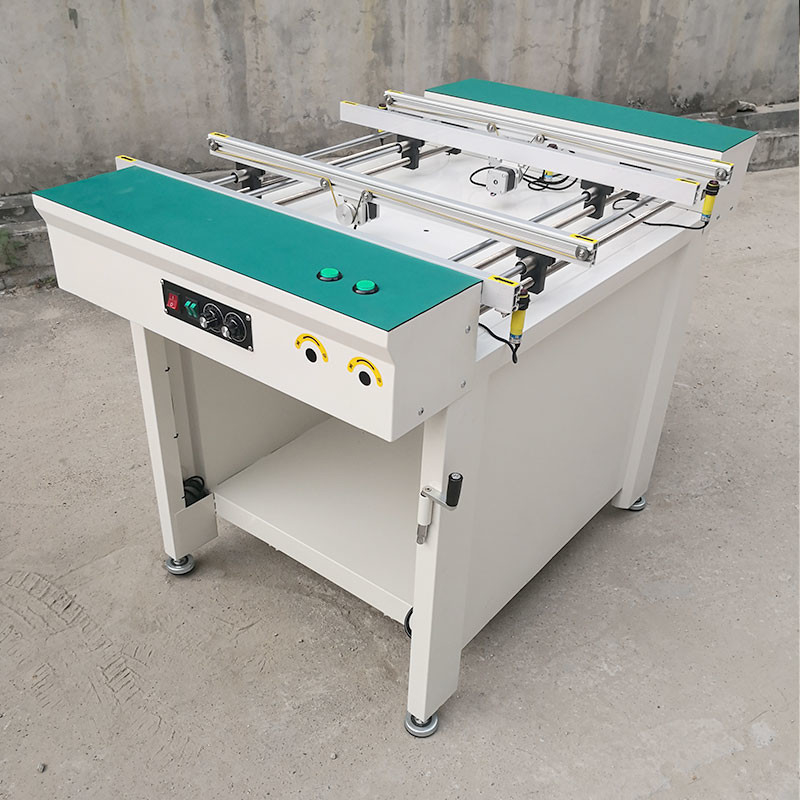

600MM Dual Track Menghubungkan PCB Belt Conveyor pengujian inspeksi 220V 50Hz

600MM Jalur Ganda Menghubungkan Pengujian Inspeksi Konveyor Sabuk PCB 220V 50Hz

Konveyor Penghubung Jalur Ganda PCB, konveyor jalur ganda SMT

Spesifikasi dariSKonveyor jalur ganda MT

1. Fitur
Produk ini terbuat dari bahan pelat baja dan dilas dengan lembaran logam, permukaannya disemprotkan dan dipanggang secara elektrostatik, dan warnanya putih komputer.
Ini banyak digunakan dalam transmisi papan PCB, inspeksi, pengujian, koneksi buffer dan fungsi lainnya di jalur produksi.
Ini memiliki salah satu perangkat utama untuk menghubungkan dan buffer antara dua perangkat
Itu dapat menghubungkan dua perangkat secara individual, juga dapat digunakan dalam segmen atau kelompok, dan juga dapat memproses papan PCB dari spesifikasi yang ditentukan dalam parameter teknis.
2. Parameter teknis
(1) Panjang rel: 600MM (dapat disesuaikan sesuai kebutuhan pelanggan)
(2) Rentang lebar rel: 50MM --- 350MM
(3) Ketinggian permukaan sabuk dari tanah: 900mm ± 50mm
(4) Sisi pemasangan rel pemandu: pemasangan depan dan belakang bersifat opsional
(5) Arah transmisi PCB: kiri-kanan kanan-kiri, opsional
(6) Kecepatan makan: 0M / mnt --- 4M / mnt, dapat disesuaikan
(7) Memperpanjang panjang di kedua ujung rel pemandu (100mm)
(8) Catu daya yang berfungsi: 220V, 50Hz
(9) Konsumsi daya: sekitar 15W
(10) Perkiraan berat peralatan: 65KG
(11) Ukuran penampilan: 600MM * 700MM * 900MM ± 50MM
Tiga, fungsi utama
Stasiun dok memiliki antarmuka sinyal SMEMA.
Itu dapat dihubungkan ke perangkat atas dan bawah.Ketika tidak ada papan di stasiun dok, itu akan memberi perangkat depan sinyal yang membutuhkan papan.Ketika papan mencapai posisi penginderaan cahaya depan atau akhir, dan perangkat belakang tidak untuk sementara Saat papan diperlukan, sabuk berhenti berjalan, dan keduanya dilengkapi dengan sensor fotolistrik.Pada saat ini, sinyal papan diberikan ke perangkat belakang, dan ketika perangkat belakang membutuhkan papan, sabuk stasiun dok mulai berjalan lagi, dan papan disuplai ke perangkat belakang.Jika perangkat belakang tidak membutuhkan papan untuk sementara, papan PCB sedang menunggu di stasiun dok.Jika ada papan di tempat parkir, peralatan front-end akan dikontrol untuk menunda pekerjaan, dan peralatan front-end dapat diaktifkan secara otomatis ketika ada ruang kosong di stasiun dok.
Keempat, prinsip transmisi
(1) Sabuk konveyor stasiun dok adalah sabuk bundar lebar anti-statis.Belt di kedua sisi rel pemandu digerakkan oleh motor berkecepatan 15W yang dapat disetel yang sama melalui sproket transmisi.Start dan stop motor ditandai oleh papan suplai dan permintaan dari peralatan atas dan bawah.Kontrol, yang pertama, tengah dan akhir semuanya dilengkapi dengan sensor fotolistrik, yang dapat merasakan apakah ada papan PCB di rel pemandu
(2) Rel pemandu dibagi menjadi rel pemandu tetap dan rel pemandu bergerak.Lebar rel pemandu yang dapat digerakkan disesuaikan dengan dua batang geser yang saling mengunci.

Lima, karakteristik mesin
(1) Dikendalikan oleh papan kontrol atau program PLC, sesuai dengan kebutuhan pelanggan;
(2) Sensor fotolistrik dipasang di kedua ujung kepala, tengah dan ekor;
(3) Dengan antarmuka sinyal IO;
(4) Rel panduan dapat disesuaikan 50MM --- 350MM;
(5) Kecepatan makan dapat disesuaikan dengan transmisi;
(6) Ketinggian sabuk dari tanah dapat disesuaikan;
(7) Struktur rangka baja kokoh dan tahan lama, dan dapat dihubungkan secara mekanis dengan pelat penghubung peralatan atas dan bawah;
(8) Posisi stop dapat diatur sesuka hati dengan menggerakkan posisi sensor cahaya.
