180 Derajat PCB Inverter Conveyor-CNSMT

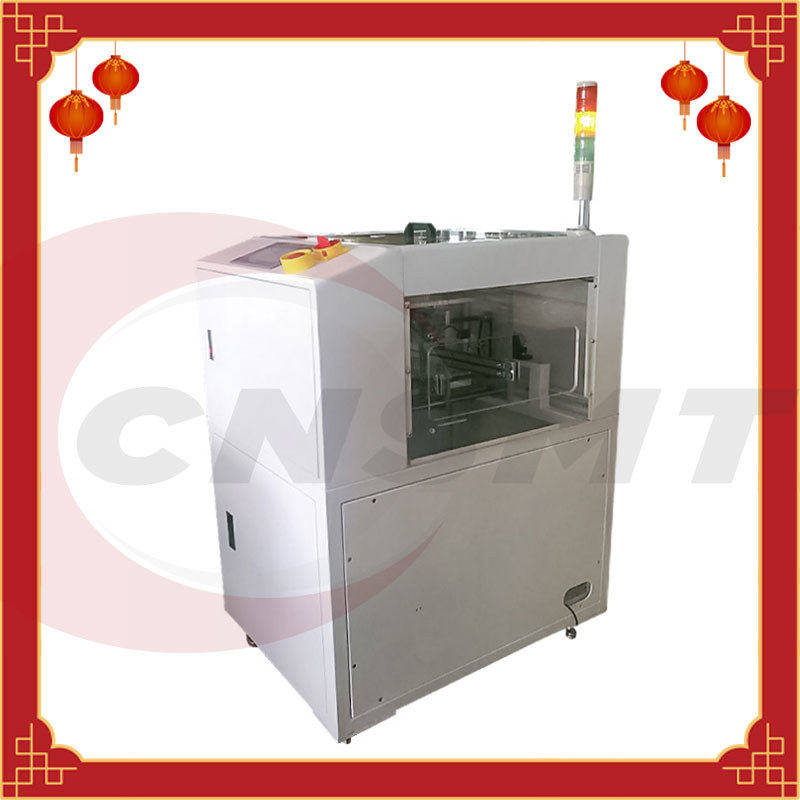

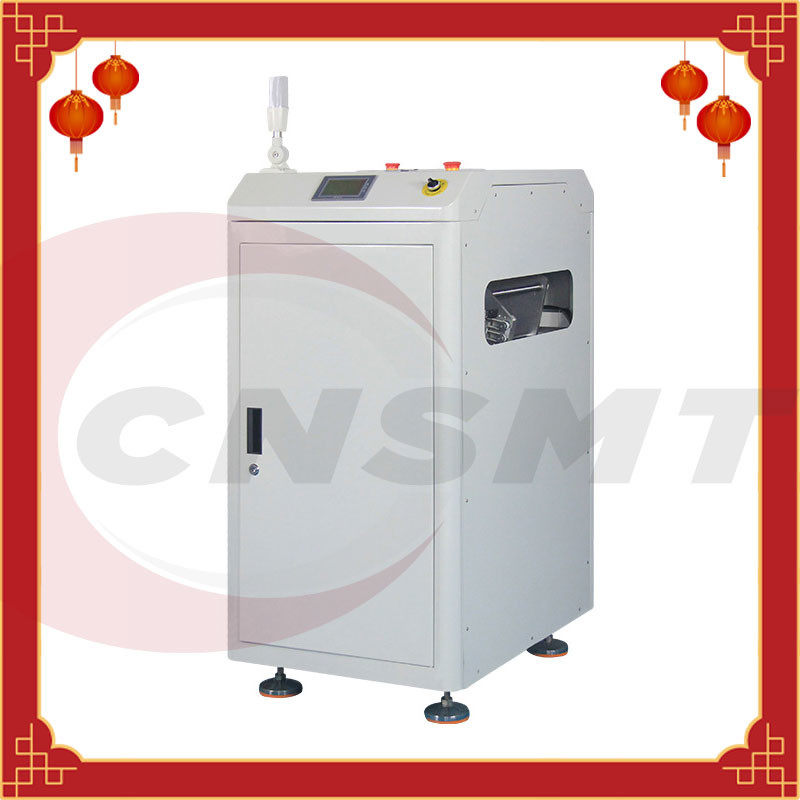

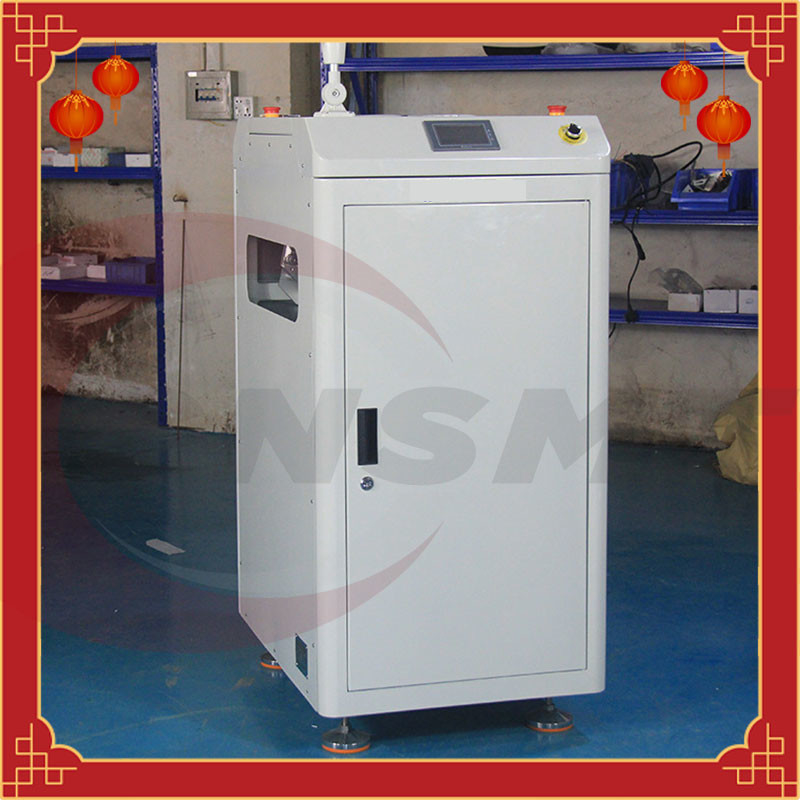

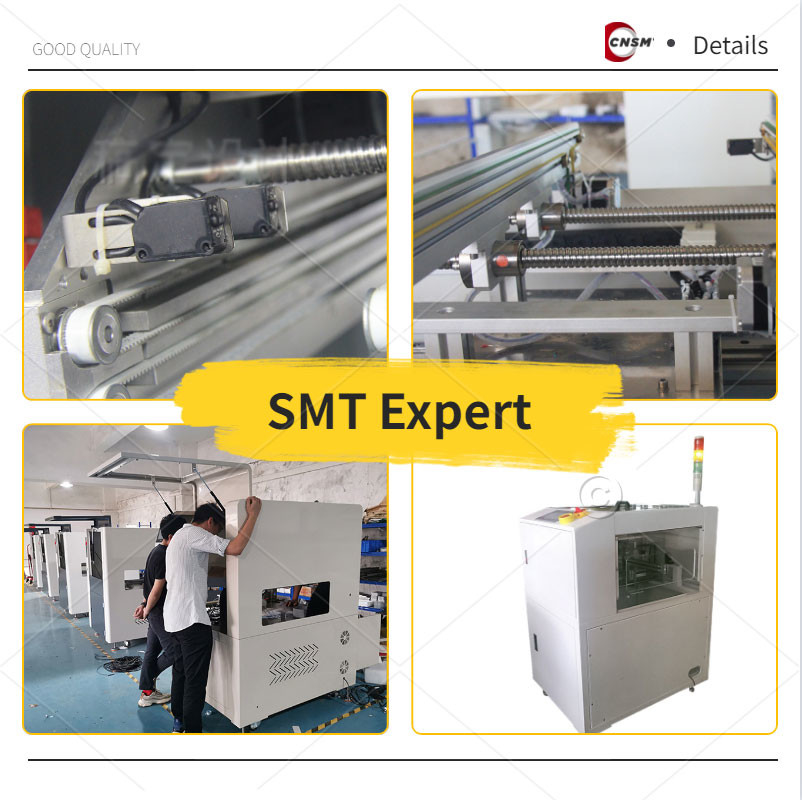

Konveyor Inverter PCB

Deskripsi Produk

Penutup pengaman atas dapat dibuka untuk memudahkan penanganan perangkat keras mesin selama pemeliharaan

Antarmuka kontrol fungsi layar sentuh pintar yang mudah digunakan

Kecepatan sudut yang dapat disesuaikan untuk memastikan bahwa papan PCB tidak akan meluncur

Perangkat penyesuaian lebar yang stabil dan seimbang (penyesuaian sekrup kontrol tangan)

Jejak mesin kecil

Antarmuka SMEMA yang kompatibel

Spesifikasi

Model:

prinsip bekerja

Konveyor inverter otomatis papan PCB digunakan pada badan jalur SMT produk elektronik.Papan PCB mengalir ke trek mesin belok, dan trek melakukan putaran 180, papan PCB sisi A masuk, dan papan PCB sisi B keluar.Bingkai keseluruhan dicocokkan dengan profil yang tepat, tampilan permukaan adalah lembaran logam 1,5 mm, drive flip digerakkan oleh motor + sabuk stepper, dengan batas mekanis;penggerak pembawa lintasan digerakkan oleh motor + rantai 15W AC

Teknik latar belakang:

Papan sirkuit PCB, juga dikenal sebagai papan sirkuit tercetak, adalah penyedia sambungan listrik untuk komponen elektronik.Desainnya terutama desain tata letak.

Keuntungan utama menggunakan papan sirkuit adalah sangat mengurangi kesalahan pemasangan kabel dan perakitan, dan meningkatkan tingkat otomatisasi dan tingkat tenaga kerja produksi.

Karena meningkatnya integrasi papan PCB, proses produksi mengharuskan bagian depan dan belakang papan PCB harus diproses dan diproduksi.

Sebagian besar flip manual yang ada digunakan.Peralatan flipping yang digunakan di beberapa pabrik memiliki struktur yang kompleks dan biaya pengadaan yang tinggi.

Pengepakan & Pengiriman

Sertifikasi

informasi perusahaan

CNSMT adalah produsen dan pemasok terkemuka untuk mesin dan Solusi SMT dengan pengalaman lebih dari 10 tahun di Cina.Dan kami juga dapat melakukan OEM & ODM untuk pedagang SMT, kami memiliki banyak sumber di bidang SMT, bahkan Anda memerlukan peralatan SMT bekas atau baru atau bagian lain, kami dapat membantu Anda mendapatkan kualitas terbaik dan mesin dengan biaya kompetitif.

Apa yang bisa kami lakukan untuk Anda:

Kami memiliki pabrik sendiri yang membuat peralatan dan perangkat SMT
Kami memiliki tim insinyur teknik profesional untuk memproduksi mesin

Kami dapat menyesuaikan berbagai mesin SMT untuk Anda sesuai dengan kebutuhan Anda

kan Kami membeli dan menjual peralatan SMT bekas dan baru di seluruh dunia

Kami menyediakan Anda mesin garis penuh SMT dan mengekspor ke seluruh dunia
Menjadi mitra Cina yang paling dapat diandalkan untuk Anda.

FAQ

Pertanyaan: Apa yang membuat Anda menjadi perusahaan terbaik di Cina?

Menjawab: Kami telah berada di lini bisnis SMT selama lebih dari 10 tahun, memberi kami pengalaman yang solid di industri ini.

Pertanyaan: Apakah Anda dapat menyesuaikan pesanan saya sesuai dengan aplikasi pilihan kami?

Menjawab: Ya, tentu saja!Kami dapat menyesuaikan pesanan untuk pelanggan kami.Kami hanya membutuhkan Anda untuk mengirimkan persyaratan atau aplikasi pilihan Anda melalui email.Kami akan membalas Anda dalam waktu 24-48 jam sejak diterima dengan solusi terbaik yang kami berikan untuk Anda.

Pertanyaan: Apa keuntungan utama dari konveyor inverter PCB?

Menjawab: Keuntungan utama dari konveyor inverter PCB adalah Anda akan memiliki rakitan SMT otomatis yang dapat membalik PCB Anda tanpa perlu penanganan manual.Hal ini diperlukan untuk mencegah kerusakan akibat human error.

Pertanyaan: Apakah mudah menggunakan konveyor inverter PCB?

Menjawab: Ya itu.Faktanya, sebagian besar mesin kami dilengkapi dengan manual bahasa Inggris yang akan membantu Anda lebih memahami mesin dalam hal fungsi dan proses.Instalasi dan memulai mesin juga mudah.Jika diperlukan informasi lebih lanjut, jangan ragu untuk menghubungi kami kembali agar kami dapat membantu Anda

Pertanyaan: Apa lead time Anda untuk pesanan internasional?

Menjawab: Waktu tunggu normal kami untuk semua pesanan apakah itu internasional atau lokal adalah 3 hari kerja untuk pemrosesan dan 10 hari kerja untuk waktu transit.Harap perhatikan bahwa jumlah hari yang sebenarnya masih akan bergantung pada lokasi persis Anda.Harap beri tahu kami lokasi persis Anda sehingga kami dapat memberi Anda jumlah hari yang lebih tepat untuk waktu tunggu pesanan Anda.

Pertanyaan: Apa yang Anda gunakan untuk kemasan?

Menjawab: Biasanya, kami menggunakan kotak yang kuat untuk mengemas pesanan Anda.Tetapi jika mesin membutuhkan lebih banyak perlindungan, kami akan menambahkan peti kayu.Anda juga dapat memberi tahu kami kemasan pilihan Anda.

Pertanyaan: Apakah Anda memerlukan uang muka untuk mesin yang disesuaikan?

Menjawab: Ya.Untuk mesin yang disesuaikan, kami akan membutuhkan uang muka 70%.30% harus dibayar setelah mesin siap untuk pengiriman.

Layanan kami

1, solusi garis penuh SMT

2, produsen peralatan Periferal SMT

3, pengumpan SMT, nozzle smt, kalibrasi pengumpan smt, troli PCB, troli pengumpan, penyimpanan PCB, produsen penyapu SMT

4, Jual beli bekas dan baru YAMAHA JUKI FUJI PANASONIC SAMSUNG dan printer oven reflow

5,

CNSMT adalah pemimpin dan pemasok tepercaya untuk semua mesin PCB di Cina.Kami juga memiliki tingkat kepuasan yang tinggi dari semua klien internasional kami karena kami berdedikasi dalam menyediakan hanya produk berkualitas tinggi untuk semua kebutuhan SMT Anda.

Kami memiliki stok semua mesin SMT dalam jumlah besar, dan salah satu mesin PCB terlaris yang kami miliki adalah conveyor inverter PCB.Jika Anda mencari konveyor inverter PCB berkualitas baik, tidak perlu mencari lagi, karena kami memiliki semua jenisnya yang siap dikirim.Jika Anda tidak yakin harus memesan apa, izinkan kami membantu Anda!

Mengapa Memilih CNSMT?

• Kami memiliki tingkat kepuasan yang tinggi dari semua pelanggan kami baik di pasar lokal maupun internasional.
• Kami memiliki lebih dari 10 tahun pengalaman yang solid dalam menangani, memahami, dan menavigasi mesin SMT.
• Kami memproses pesanan dengan cepat dan efisien, sehingga pelanggan kami tidak perlu membuang waktu untuk menunggu pesanan mereka.
• Produk kami berkualitas tinggi, karena kami hanya bermitra dengan produsen terpercaya dari negara-negara terkenal seperti Jepang.
• Kami selalu menyesuaikan pesanan agar sesuai dengan kebutuhan semua orang.
• Kami menawarkan harga yang paling kompetitif untuk semua pelanggan kami, sehingga mereka dapat menghemat dari semua pesanan mereka.

Inilah alasan mengapa Anda hanya harus mempercayai CNSMT.Kami di sini untuk membantu Anda menemukan solusi yang paling efektif dan paling terjangkau untuk semua kebutuhan SMT Anda.

Jika Anda mencari konveyor inverter PCB, silakan lihat detailnya di bawah ini.

Apa itu Konveyor Inverter PCB?

Konveyor inverter PCB atau juga dikenal sebagai konveyor flip PCB, adalah apa yang Anda gunakan jika Anda ingin menghilangkan kebutuhan penanganan PCB secara manual saat membaliknya di kedua sisi untuk diproses.

Menghilangkan penanganan manual diperlukan, jika ingin menghindari risiko kerusakan dan kontaminasi selama proses berlangsung.Konveyor inverter PCB hadir dalam berbagai bentuk dan fitur.Tetapi sebagian besar, tujuan umumnya adalah untuk dapat membalik papan di satu sisi untuk memprosesnya, dan kemudian melakukannya di sisi lain.Proses ini otomatis, tanpa perlu campur tangan manusia.

Otomatisasi Adalah Kunci Produktivitas Tinggi

Kita semua tahu bahwa otomatisasi akan membawa banyak manfaat bagi lini perakitan SMT.Pabrik/perusahaan SMT harus mempertimbangkan hal ini jika mereka ingin:

• Mencapai pekerjaan terus menerus dengan hasil yang seragam.
• Biaya tenaga kerja yang lebih rendah
• Risiko kerusakan lebih rendah karena kesalahan manusia
• Produktivitas tinggi
• Mencapai keadaan modern perakitan SMT.

Fitur Konveyor Inverter PCB

Seperti disebutkan, konveyor inverter PCB hadir dalam berbagai model, fitur, dan fungsi.Tetapi hanya untuk menyebutkan beberapa fitur umum yang akan Anda temukan di sebagian besar konveyor inverter PCB, lihat informasi di bawah ini:

• Memiliki sistem kontrol layar sentuh yang mudah digunakan.
• Dilengkapi dengan mode By-pass
• Dapat membalik PCB dalam 180 derajat
• kontrol PCL
• Dilengkapi dengan sensor optik untuk kontrol yang efisien dari seluruh proses dari awal sampai akhir.
• Sesuai SMEMA dan bersertifikat CE

Elemen realisasi teknis:

Berdasarkan hal ini, model utilitas menyediakan mesin konveyor flipping/inverter papan PCB yang dapat secara otomatis membalik papan PCB dan memiliki struktur sederhana dan biaya rendah.

Untuk mencapai tujuan model utilitas, model utilitas mengadopsi solusi teknis berikut:

Mesin pembubut papan PCB, yang meliputi:

Bingkai memiliki ujung pertama dan ujung kedua;

Perangkat rol diatur pada bingkai dekat dengan ujung pertama;

Mekanisme pengangkutan diatur pada bingkai;mekanisme konveyor meliputi poros berputar pertama, poros berputar kedua, motor pertama, dan sejumlah sabuk konveyor dengan jarak satu sama lain.

Poros berputar pertama terletak pada bingkai dekat dengan ujung pertama Posisi, poros berputar kedua terletak pada bingkai dekat dengan ujung kedua, dan sejumlah sabuk konveyor digerakkan oleh poros berputar pertama dan poros berputar kedua ;

Mekanisme membalik diatur pada bingkai;mekanisme membalik termasuk poros berputar, grup strip penjepit pertama, grup strip penjepit kedua, grup strip penjepit ketiga, grup strip penjepit keempat, dan sensor, dan poros rotasi Terletak di tengah bingkai, yang pertama grup strip penjepit dan grup strip penjepit kedua, grup strip penjepit ketiga dan grup strip penjepit keempat masing-masing terletak di kedua sisi poros berputar dan terhubung ke poros berputar.

Grup bilah klip dan grup bilah klip ketiga terletak di sisi yang sama dari poros yang berputar, dan grup bilah klip kedua dan grup bilah klip keempat terletak di sisi yang sama dari poros yang berputar.

Dalam beberapa perwujudan, kelompok strip penjepit pertama mencakup sejumlah strip penjepit pertama yang disusun pada interval, dan kelompok strip penjepit ketiga mencakup sejumlah strip penjepit ketiga yang disusun pada interval, dan setiap strip penjepit pertama sesuai dengan strip penjepit pertama. .Tiga batang penjepit,

batang penjepit pertama dan batang penjepit ketiga memiliki sudut 15-40 derajat;kelompok batang penjepit kedua dan kelompok batang penjepit keempat terletak di sisi yang sama dari poros yang berputar,

grup bilah klip kedua mencakup sejumlah bilah klip kedua yang diatur pada interval, dan grup bilah klip keempat mencakup sejumlah bilah klip keempat yang diatur pada interval, dan setiap bilah klip kedua sesuai dengan bilah klip keempat.Ada sudut 15-40 derajat antara strip dan strip penjepit keempat;strip penjepit ketiga dan strip penjepit keempat terletak di antara dua sabuk konveyor yang berdekatan dan terletak lebih rendah dari sabuk konveyor;

Sensor diatur di sisi ban berjalan.

Dalam beberapa perwujudan, mekanisme transfer memiliki dua set, dan poros berputar dari mekanisme flap terletak di antara dua set mekanisme transfer.

Dalam beberapa perwujudan, setidaknya dua sensor disediakan pada setiap mekanisme transmisi.

Dalam beberapa perwujudan, jarak antara sabuk konveyor dan set rol kurang dari ukuran sisi terkecil dari papan PCB.

Dalam beberapa perwujudan, ada sudut 25 derajat antara bilah klip pertama dan bilah klip ketiga dan antara bilah klip kedua dan bilah klip keempat.

Mesin pemutar papan PCB dari model utilitas dilengkapi dengan grup rol, mekanisme pengangkutan, dan mekanisme pemutar pelat pada rangka.

Grup rol mengirim papan PCB ke mekanisme konveyor, dan mekanisme konveyor mengirim papan PCB ke mekanisme pemutar pelat.Di antara dua strip penjepit, mekanisme membalik beroperasi untuk membalik papan PCB ke sisi lain, sehingga memproses sisi lain dari PCB;

mekanisme flipping terdiri dari poros yang berputar dan sejumlah strip penjepit yang dipasang ke atas dan ke bawah, dan strukturnya sederhana dan berbiaya rendah.

Deskripsi gambar

Gambar 1 adalah diagram skema dari keseluruhan struktur mesin flipping papan PCB sesuai dengan perwujudan yang disukai dari penemuan ini;

2 adalah diagram skematik dari struktur mekanisme pembalikan dari mesin pembalikan PCB yang dijelaskan dalam Gambar.1;

ARA.3 adalah tampak atas skema dari struktur mesin pembubut papan PCB yang dijelaskan dalam Gambar.1.

cara rinci

Untuk memudahkan pemahaman model utilitas ini, model utilitas ini akan dijelaskan secara lebih komprehensif dengan mengacu pada gambar yang relevan.Perwujudan yang disukai dari penemuan ini ditunjukkan dalam gambar.Namun, penemuan ini dapat diterapkan dalam berbagai bentuk dan tidak terbatas pada perwujudan yang dijelaskan di sini.

Sebaliknya, tujuan memberikan perwujudan ini adalah untuk membuat pemahaman tentang pengungkapan model utilitas ini lebih menyeluruh dan komprehensif.

Perlu dicatat bahwa ketika suatu elemen disebut sebagai "tetap pada" elemen lain, itu dapat langsung pada elemen lain atau elemen pusat juga dapat hadir.Ketika suatu elemen dianggap "terhubung" dengan elemen lain, itu dapat langsung terhubung ke elemen lain atau elemen perantara mungkin ada pada saat yang sama.

Kecuali ditentukan lain, semua istilah teknis dan ilmiah yang digunakan di sini memiliki arti yang sama seperti yang dipahami secara umum oleh mereka yang ahli dalam bidang teknis dari model utilitas ini.Terminologi yang digunakan dalam deskripsi model utilitas ini di sini hanya untuk tujuan menggambarkan perwujudan tertentu, dan tidak dimaksudkan untuk membatasi model utilitas ini.

Silakan merujuk ke Gbr.1 sampai 3, mesin pembalik papan PCB 100 dari penemuan ini membalik papan PCB.Mesin membalik 100 mencakup bingkai 10, set rol 20, mekanisme transfer 30, dan mekanisme membalik 40.

Perangkat gulungan 20, mekanisme transfer 30 dan mekanisme membalik 40 semuanya terletak pada bingkai 10, dan perangkat gulungan 20 digunakan untuk menghubungkan flips.Dengan mesin 100 dan peralatan pemrosesan papan PCB lainnya, mekanisme transfer 30 digunakan untuk mentransfer papan PCB, dan mekanisme membalik 40 digunakan untuk membalik papan PCB.

Silakan merujuk ke Gbr.1, rak 10 memiliki ujung pertama 11 dan ujung kedua 12. Roller set 20 diatur pada bingkai 10 dekat dengan ujung pertama 11, dan digunakan untuk mengirim papan PCB yang diproses oleh peralatan depan ke mekanisme pengangkutan 30. Dalam perwujudan ini, set rol 20 mencakup beberapa rol.

1 dan 3, mekanisme transmisi 30 diatur pada rangka 10 dan bergerak sepanjang permukaan atas rangka 10. Mekanisme pengangkutan 30 mencakup poros berputar pertama 31, poros berputar kedua 32, motor pertama (tidak diperlihatkan), dan sejumlah sabuk konveyor yang saling berjarak 33. Poros berputar pertama 31 terletak pada rangka 10 dekat dengan ujung pertama 11, dan poros berputar kedua 32 terletak pada rangka 10 dekat dengan ujung kedua 12, sabuk konveyor 33 dililitkan di sekitar poros berputar pertama 31 dan poros berputar kedua 32, dan sabuk konveyor 33 digerakkan oleh poros berputar pertama 31 dan poros berputar kedua 32.

Dalam perwujudan ini, jarak antara sabuk konveyor 33 dan roller set 20 lebih kecil dari ukuran sisi terkecil papan PCB, sehingga mencegah papan PCB jatuh selama proses pengangkutan roller set 20 ke sabuk konveyor 33.

1 dan 2, mekanisme pembubutan 40 diatur pada rangka 10, dan termasuk poros berputar 41 yang diatur di tengah rangka 10, kelompok strip penjepit pertama 42, grup strip penjepit kedua 43, dan grup strip penjepit pertama 42 terhubung ke poros rotasi 41. Tiga grup batang penjepit 44, grup batang penjepit keempat 45 dan sensor 46, grup batang penjepit pertama 42 dan grup batang penjepit ketiga 44 saling bersesuaian dan terletak di sisi yang sama dari poros 41,

kelompok batang penjepit kedua 43 dan klip keempat Kelompok strip 45 sesuai dengan dan masing-masing terletak pada sisi yang sama dari poros berputar 41.

Kelompok batang penjepit pertama 42 mencakup sejumlah batang penjepit pertama 421 yang diatur pada interval, kelompok batang penjepit ketiga 44 mencakup sejumlah batang penjepit ketiga 441 yang diatur pada interval, dan setiap batang penjepit pertama 421 sesuai dengan batang penjepit ketiga 441, Ada sudut 15-40 derajat antara batang penjepit pertama 421 dan batang penjepit ketiga 441, sehingga papan PCB dapat disisipkan di antara batang penjepit pertama 421 dan batang penjepit ketiga 441.

Dalam perwujudan ini, sudut Kelompok pita penjepit kedua 43 mencakup sejumlah pita penjepit kedua 431 diatur pada interval, dan kelompok pita penjepit keempat 45 mencakup sejumlah pita penjepit keempat 451 diatur pada interval, dan setiap pita penjepit kedua 431 sesuai ke batang penjepit keempat 451, batang penjepit kedua 431 dan batang penjepit keempat 451 memiliki sudut 15-40 derajat, sehingga papan PCB dapat disisipkan di antara batang penjepit kedua 431 dan batang penjepit keempat 451. Dalam perwujudan ini Dalam contoh, sudutnya adalah 25 derajat.

Strip penjepit ketiga 441 dan strip penjepit keempat 451 keduanya terletak di antara dua sabuk konveyor yang berdekatan 33, dan posisinya lebih rendah dari sabuk konveyor 33.

Sabuk konveyor 33 secara otomatis masuk ketika papan PCB diangkut ke ujung pertama 11 rak 10 Antara batang penjepit pertama 421 dan batang penjepit ketiga 441, sensor 46 pada rak 10 merasakan bahwa papan PCB memasuki penjepitan pertama batang 421 dan batang penjepit ketiga 441, dan mengontrol putaran poros 41 untuk menggerakkan batang penjepit pertama.Strip 421 dan strip penjepit ketiga 441 dibalik ke ujung kedua 12 dari rak 10 dan berhenti pada posisi yang sesuai.

Papan PCB jatuh pada sabuk konveyor 33 di ujung kedua 12 rak 10 dan terus diangkut.Pada saat ini, strip penjepit kedua 431 dan yang keempat Batang penjepit 451 dibalik ke ujung pertama 11 dari rak 10, dan kelompok papan PCB berikutnya masuk di antara batang penjepit kedua 431 dan batang penjepit keempat 451, dan terus dibolak-balik, agar bisa terwujudnya pembalikan papan PCB.

Dalam perwujudan ini, mekanisme transmisi (30) memiliki dua kelompok, dan poros berputar 41 dari mekanisme pemutar pelat 40 terletak di antara dua kelompok mekanisme transmisi 30. Setidaknya dua sensor 46 disediakan pada setiap mekanisme transmisi 30. Selain itu, sensor 46 diatur di sisi sabuk konveyor 33 pada bingkai 10 untuk memfasilitasi penginderaan papan PCB tanpa mempengaruhi pengoperasian mekanisme pemutar pelat 40.

Perwujudan yang disebutkan di atas hanya mengungkapkan beberapa mode implementasi dari model utilitas saat ini, dan deskripsinya relatif spesifik dan terperinci, tetapi mereka tidak boleh dipahami sebagai batasan pada cakupan model utilitas saat ini.Harus ditunjukkan bahwa bagi mereka yang ahli dalam bidang ini, tanpa menyimpang dari konsep model utilitas, beberapa modifikasi dan peningkatan dapat dilakukan, dan ini semua termasuk dalam cakupan perlindungan model utilitas.Oleh karena itu, cakupan perlindungan paten model utilitas harus tunduk pada klaim terlampir.
