CP45FV CP45NEO Samsung Mesin Penempatan Smt fleksibel 240V 2.6KVA

CP45FV CP45NEO Samsung Mesin Penempatan Smt Fleksibel 240V 2.6KVA

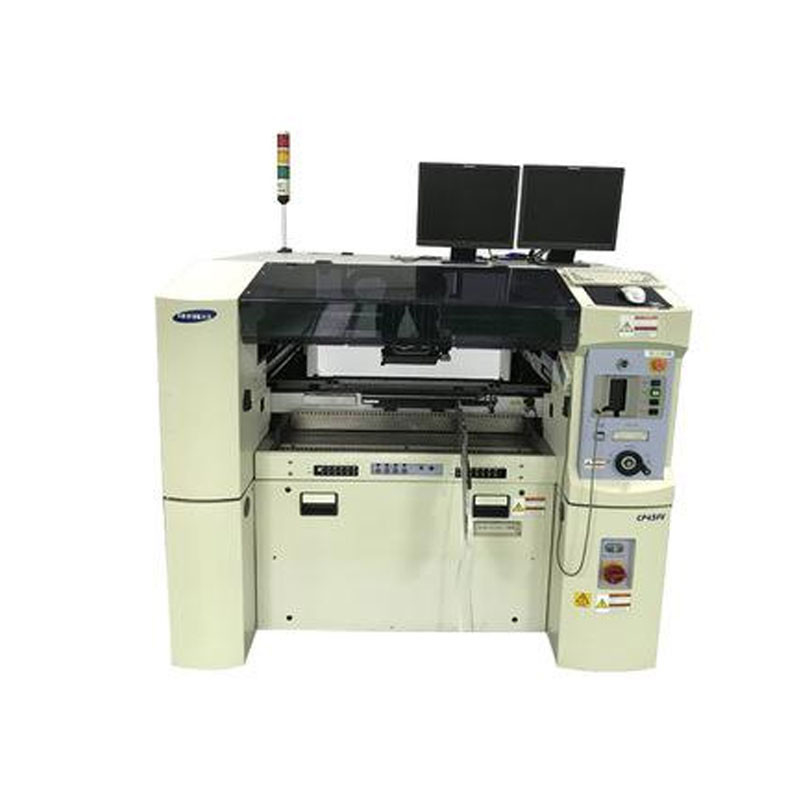

Mesin penempatan Samsung CP45FV NEO

Spesifikasi:

Nama peralatan: Mesin penempatan Samsung CP45FV, mesin penempatan Samsung CP45FV NEO, mesin penempatan Samsung CP45FV bekas

Pengenalan Singkat Peralatan

CP45FV adalah sistem penempatan SMD berkecepatan tinggi dan fleksibel yang dapat menangani berbagai komponen dengan kecepatan tinggi.Sistem gambar tetap digunakan dalam kombinasi dengan sistem gambar terbang, sehingga rentang pemasangan komponen adalah 0402-42mmIC, termasuk QFP pitch halus 0,3mm & CSP pitch halus 0,5mm.Semua kepala penempatan dirancang untuk menangani komponen nada halus.Performa ini membuat proses penempatan menjadi sederhana dan efisien, sehingga meningkatkan efisiensi dan fleksibilitas kerja.Dengan memodifikasi sistem ekspansi CP-03, produksi strip lampu neon 1,2m dapat direalisasikan.Mesin penempatan CP45 Samsung memiliki tiga model, CP45NEO/CP45FV/CP45F.Mesin penempatan Samsung CP45 bekas memiliki karakteristik kinerja biaya tinggi dan stabilitas penempatan peralatan yang kuat.

Parameter Samsung CP45FV
Model: Samsung Mounter SAMSUNG-CP45F/CP45FV/CP45NEO
Kecepatan pemasangan: 0.178sec/chip
14900cph (1608)
0,75 detik/qfp64
1.6sec/qfp256
Akurasi pemasangan: plus atau minus 0,08mm
Rentang pemasangan komponen: 1005 (0402) -22mm IC, 0603 (0201) -12mm
IC 32mm
Ukuran PCB: 510*460-460*400mm
Ukuran peralatan: 1650*1540*1420mm
Catu daya: AC200V-240V 2.6KVA
Tekanan udara: 5 KG
Berat peralatan: 1380kg

Mesin penempatan Samsung, mesin penempatan LED seri CP40:
Nomor model: CP40L
Kepala pemasangan: 3
Metode pemusatan: laser linier (kepala laser)
Ukuran substrat: Min:50*50*0.5(mm)-Maks:460*400*4.0(mm), dapat disesuaikan: 0.28-4.2t
Kecepatan pemasangan: CHIP/0,22 detik/CHIP (laser centering)
QFP: 0,85 detik/QFP (CCD baris)
Jumlah pengumpan: 104 (pengumpan sabuk 8mm)
Arah transportasi: kiri-kanan (opsional: kanan-kiri)
Akurasi pemasangan: CHIP/±0.1mm
QFP/±0,05mm (pitch 0,5mm)
Lingkup aplikasi asli: Min:105-Maks: 32*32mm
Persyaratan daya: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (Maks)
Area/ukuran: sekitar 2.6㎡
Berat bersih: sekitar 1100 KG
Jenis pengumpan: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm belt feeder, stacked feeder (tray), feeder interaktif (getaran), 20-motion multi-disc feeder Device (IC cabinet)
Konsumsi udara: 150NI/Min
Nomor model: CP40LV
Kepala pemasangan: 3
Metode pemusatan: laser linier, sistem video (kamera tetap)
Ukuran substrat: Min:50*50*0.5(mm)-Maks:460*400*4.0(mm), dapat disesuaikan: 0.28-4.2t
Kecepatan pemasangan: CHIP/0,22 detik/CHIP
QFP: 0,85 detik/QFP (CCD baris) 1,3 detik/QFP (pemusatan video)
Jumlah pengumpan: 104 (pengumpan sabuk 8mm)
Arah transportasi: kiri-kanan (opsional: kanan-kiri)
Akurasi pemasangan: CHIP/±0.1mm
QFP/±0.05mm (pitch 0.5mm) ±0.03mm (pitch 0.03mm): opsional
Lingkup aplikasi asli: Perataan laser: Min:105-Maks: 32*32mm
Pemusatan video: Maks: 42*42 (nada 0,5mm)
Opsional: 32*32mm (0.3mm pitch)
BGA:□42*42mm (nada 1.0mm)
Persyaratan daya: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (Maks)
Area/ukuran: sekitar 2.6㎡
Berat bersih: sekitar 1100 KG
Jenis pengumpan: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm belt feeder, stacked feeder (tray), feeder interaktif (getaran), 20-motion multi-disc feeder Device (IC cabinet)
Konsumsi udara: 150NI/Min
Samsung CP45 seri mesin penempatan multi-fungsi:
Samsung CP45FV
Kepala penempatan 6 kepala penempatan
Sistem servo Penggerak motor servo X, sumbu Y-sistem penggerak gerakan sumbu Z
Metode pemusatan sistem penerbangan CP45F
CP45FV Full Vision (Visi Terbang+Visi Panggung)
Standar ukuran substrat 50×30×0.38mm～460×400×4.2mm Opsi (CP45-L NEO) 50×100×0.38mm～510×460×4.3mm
Kecepatan pemasangan CHIP 0,178 detik / potong IPC9580 14900CPH (1608)
QFP 0,75 detik/buah (pemusatan penerbangan) 1,6 detik/buah (sistem penglihatan tetap)
Jumlah pengumpan Pengumpan sabuk (104 opsional)
Arah transportasi kiri-kanan (opsional: kanan-kiri)
Akurasi pemasangan CHIP 0603 (0201) Chip ±0,08mm 1005Chip
QFP ±0.1mm QFP ±0.04mm
Rentang asli: Kamera penerbangan 1005(0402)～□22mm IC, 0603(0201)～□12mm (opsi)
Kamera tetap standar (FOV35) 32mm IC (Lead Pitch: 0.4mm)
Kamera tetap khusus (FOV20) 17mm IC (Lead Pitch: 0.3mm)
Kamera tetap khusus (FOV45) 42mm IC (Lead Pitch: 0.5mm)
Minimum.Lead Pitch (QFP) 0.3mm (dengan FOV20 Vision)
Minimum.Pitch Bola (BGA) 0.5mm (dengan FOV20 Vision)
Bagian hingga 15mm (9mm: dengan visi terbang)
Kebutuhan daya AC220V～240V(50/60 Hz,3Fase) RMS 2.6kVA(maks:6kVA)
Area/Ukuran (mm)(x*y*h) 1650×1540×1420
Berat bersih sekitar 1380kg
Jenis pengumpan 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, pengumpan sabuk 56mm, baki, pengumpan getaran, kabinet IC multi-cakram 20-aksi
Konsumsi udara 5kg/cm³, 160Nl/mnt
CP45FVNEO
Barang CP45F/FV NEO
Metode Visualisasi Penglihatan Penuh (Penglihatan Terbang+Penglihatan Panggung)
Kecepatan pemasangan Chip kecepatan maksimum 0.178sec/chip,
IPC9580 14900CPH (1608)
Kamera penerbangan IC 0.75sec/QFP64
Kamera tetap 1.6sec/QFP256
Akurasi pemasangan 0603 (0201) Chip ±0,08mm
1005Chip~ ±0.1mm
QFP ±0,04mm
Ukuran komponen Kamera terbang 1005(0402)～□22mm IC, 0603(0201)～□12mm (opsi)
Kamera tetap standar (FOV35) 32mm IC (Lead Pitch: 0.4mm)
Kamera tetap khusus (FOV20) 17mm IC (Lead Pitch: 0.3mm)
Kamera tetap khusus (FOV45) 42mm IC (Lead Pitch: 0.5mm)
Minimum.Lead Pitch (QFP) 0.3mm (dengan FOV20 Vision)
Minimum.Pitch Bola (BGA) 0.5mm (dengan FOV20 Vision)
Bagian hingga 15mm (9mm: dengan visi terbang)
Ukuran papan PCB 460X400X4.2~50X30X0.38/510X460X4.2~50X100X0.38(CP45-L NEO)
