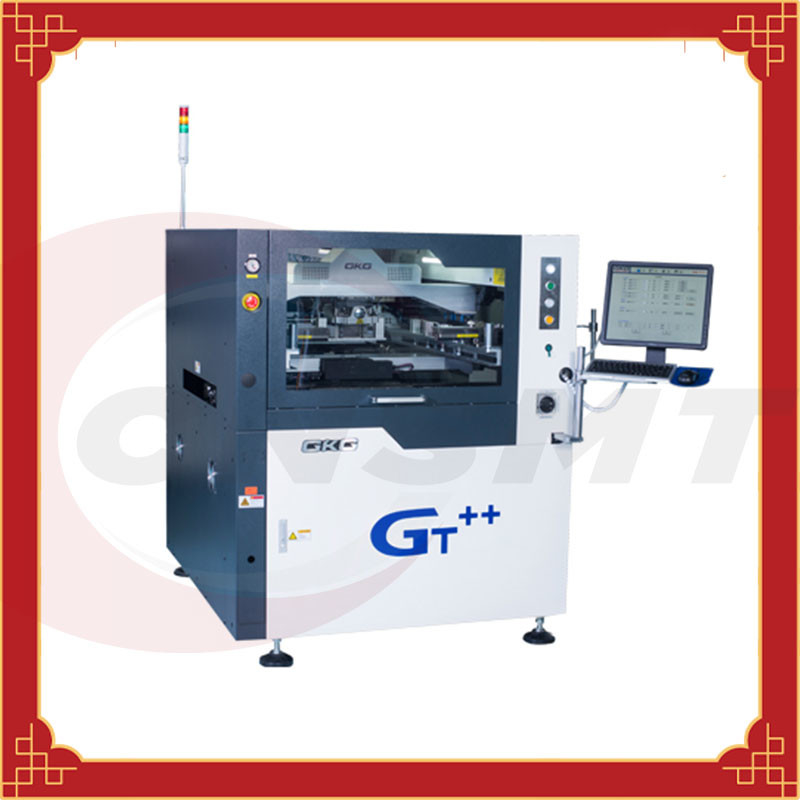

GKG GT++ SMT Solder Paste Stensil Printer Otomatis 3KW 60Hz
GKG GT ++, printer otomatis penuh SMT kelas atas, mesin cetak pasta solder otomatis
| model | GT++ |
| Ukuran bingkai layar | 470×370-737×737mm |
| Ukuran substrat | 50×50—510×510mm |
| Ketebalan substrat | 0.4-6mm |
| Berat substrat | 5Kg |
| Jarak tepi substrat | 2.5mm |
| Tinggi transmisi | 23mm |
| Tinggi transmisi | 900±40mm |
| Kecepatan transportasi | 1500mm/S (MAX) kontrol perangkat lunak (kecepatan disesuaikan) |
| Metode Pengiriman | Rel transportasi satu bagian |
| Metode dukungan substrat | Bidal magnetik / blok kontur / platform jacking yang dapat disesuaikan secara otomatis |
| Metode penjepitan substrat | Fungsi penekan atas teleskopik otomatis / penjepit fleksibel / hisap vakum |
| Rilis pencetakan | 0-20mm |
| Modus pencetakan | Pencetakan squeegee tunggal atau ganda |
| Jenis pengikis | Karet squeegee/hanya squeegee (sudut 45 °/55 °/60 °) |
| Kecepatan pengikis | 6-200mm/dtk |
| Tekanan pencetakan | 0,5-10Kg |
| Metode pembersihan | Sistem pembersihan tetes / pembersihan bolak-balik / vakum kering dan basah tiga mode |
| Bidang pandang | 10 × 8mm |
| Jenis titik referensi | Titik referensi standar/pad/pembukaan |
| Jenis kamera | Sistem visi pencitraan atas dan ke bawah / kamera digital / pemosisian pencocokan geometris |
| Keakuratan penyelarasan dan pengulangan sistem | ±12.5um@6σ, CPK≥2.0 |
| Pengulangan pencetakan pasta solder yang sebenarnya | ±18um@6σ, CPK≥2.0 |
| Siklus pencetakan | 7,5 detik |
| Kebutuhan daya | AC220V±10%, 50/60Hz, 3KW |
| Persyaratan udara terkompresi | 4-6Kgf/cm² |
| Konsumsi udara | Sekitar 5L/mnt |
| Suhu kerja | 20℃~﹢45℃ |
| Kelembaban lingkungan kerja | 30%~60% |
| Dimensi (tidak termasuk lampu tiga warna) | L1240×W1410×H1500 (mm) |
| berat | Sekitar 1100Kg |
Pengenalan fungsi standar mesin cetak pasta solder otomatis GKG-GT++:
1. Sistem pembersihan tetes
Struktur pembersihan yang menetes dapat secara efektif mencegah penyekaan bebas pelarut sebagian yang disebabkan oleh penyumbatan pipa pelarut.
2. Desain struktur scraper baru
Struktur pengikis baru dari rel geser dan silinder meningkatkan stabilitas operasi dan memperpanjang masa pakai.
3. Sistem pemosisian rel panduan
Paten penemuan model utilitas internasional.Perangkat penjepit samping fleksibel yang dapat dilepas dan diprogram, untuk papan lunak, PCB yang melengkung dan cacat, perataan atas yang unik, melalui pemrograman perangkat lunak, dapat secara otomatis mengembang dan mengerut, tanpa mempengaruhi ketebalan timah.
4. Sistem kamera digital CCD
Sistem jalur optik baru - lampu cincin seragam dan cahaya koaksial kecerahan tinggi, ditambah dengan fungsi kecerahan yang dapat disesuaikan secara bertahap, membuat semua jenis titik Mark dapat dikenali dengan baik (termasuk titik Mark yang tidak rata) untuk beradaptasi dengan pelapisan Timah, tembaga -berlapis, berlapis emas, kaleng, FPC dan jenis lain dari PCB dalam berbagai warna.
5. Platform jacking penyesuaian ketebalan PCB presisi tinggi
Strukturnya kompak dan andal, pengangkatannya stabil, perangkat lunak ketinggian jarum PIN disesuaikan secara otomatis, dan posisi serta ketinggian papan PCB dengan ketebalan berbeda dapat disesuaikan secara akurat.
6. Antarmuka multifungsi baru
Ringkas dan mudah dioperasikan.Fungsi kendali jarak jauh suhu waktu nyata.
Fungsi opsional mesin cetak pasta solder otomatis GKG-GT++:
1. Fungsi deteksi tinning dan pasta solder otomatis tipe botol
Pasta solder otomatis seluler ditambahkan untuk memastikan kualitas pasta solder dan jumlah pasta solder dalam stensil, untuk memastikan kualitas pencetakan pelanggan dan meningkatkan produktivitas.
2. Sistem pengeluaran otomatis
Menurut persyaratan proses pencetakan yang berbeda, setelah pencetakan, papan PCB dapat dibagikan secara akurat, dikalengkan, dilapisi, diisi, dan operasi fungsional lainnya;pada saat yang sama, kepala pengeluaran juga dilengkapi dengan fungsi pemanas, yang dapat digunakan pada suhu sekitar yang lebih rendah. Saat lem dipanaskan, fluiditas lem ditingkatkan.
3. Koneksi SPI
Terhubung dengan SPI untuk membentuk sistem loop tertutup.Setelah menerima informasi umpan balik dari pencetakan SPI yang buruk, mesin akan secara otomatis menyesuaikan sesuai dengan offset umpan balik SPI.Offset arah XY dapat disesuaikan secara otomatis dalam 3 PCS, dan stensil akan dibersihkan untuk meningkatkan pencetakan.Kualitas dan efisiensi produksi merupakan sistem umpan balik pencetakan yang lengkap.
4. Fungsi deteksi jala baja
Dengan melakukan kompensasi sumber cahaya pada stensil dan menggunakan CCD untuk memeriksa mesh stensil secara real time, dapat dengan cepat mendeteksi dan menilai apakah stensil diblokir setelah dibersihkan, dan melakukan pembersihan otomatis.Ini adalah semacam pemeriksaan 2D papan PCB.menambahkan.
5. Memimpin kompatibilitas Industri 4.0
Dengan mengunggah atau mengeluarkan status dan parameter alat berat secara otomatis, ini memberikan jaminan kuat untuk produksi cerdas industri 4.0 pelanggan.Ini dapat mewujudkan koneksi tanpa batas dengan sistem MES pelanggan, dan mewujudkan ketertelusuran produk yang tinggi;manajemen cerdas dan pemeliharaan peralatan kontrol, menurut manajemen di tempat, menyadari alokasi diri dari hak penggunaan semua tingkat personel teknik.
6. BTB
Trek ganda menghadirkan kinerja dua kali lipat: kedua perangkat dapat dikontrol secara terpisah, seperti menjalankan produk yang berbeda di setiap trek;kedua perangkat dapat dipisahkan lagi kapan saja
