EKONOMI SEMI-AUTO SMT PCB PERAKITAN PERALATAN LINI PRODUKSI
Kami menyediakan mesin perakitan smd semi otomatis dan otomatis penuh di China

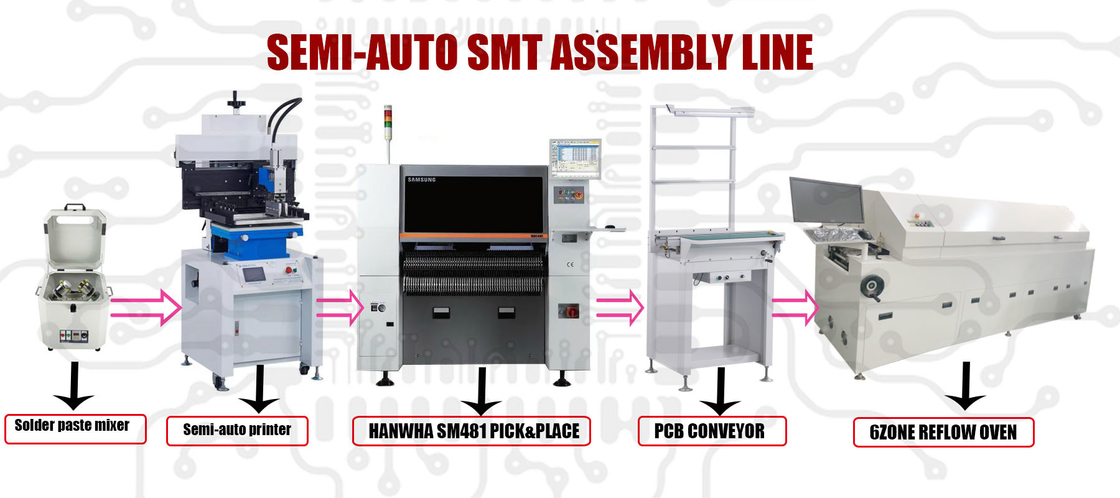

Garis semi otomatis ini termasuk mesin di bawah (juga dapat berubah tergantung pada kebutuhan Anda)
1, Pencampur pasta solder
Spesifikasi mixer pasta solder jalur produksi semi otomatis smt:
| Tegangan operasi pengaduk pasta solder | Catu Daya: PILIHAN AC220V/110V |
| Kecepatan lari mixer pasta solder | Kecepatan Rotasi LenganRevolusi 1400RPM: Rasio kecepatan 400RPM: 4:1 Rotasi 1400RPM: 350PRM |
| Kapasitas kerja pengaduk pasta solder | |
| Wadah | 500 g / 1000 g (perlengkapan harus diganti) |
| Aduk dua kaleng pasta solder secara bersamaan | 500G1000g Operasi satu/dua kontainer. |
| Waktu pencampuran mixer pasta solder | Pengatur waktu kerja1—99 menit yang dapat disesuaikan secara digital |
| Operasi pencampur pasta solder | Tombol sentuh ringan operasional, mudah dioperasikan |
| Fungsi perlengkapan mixer pasta solder | Memegang perlengkapan universal, cocok untuk semua jenis kaleng pasta solder merek |
| Mixer pasta solder menjalankan kebisingan | Kebisingan kebisingan berjalan rendah <35dB |
2, printer stensil semi otomatis standar untuk jalur perakitan SMD
| Bidang percetakan | PILIHAN 300×400mm/500/600/800 |
| Ukuran substrat | 300×500mm |
| Ketebalan substrat | 0,2-2,2mm |
| Posisi pencetakan tetap | Pemosisian Luar Atau Pin PCB |
| Penyesuaian pelat dasar | Depan/Belakang±10mm R/L±10mm |
| Ketepatan pencetakan | ±0,05mm |
| Pengulangan mesin | ±0,02mm |
| Jarak minimum antara | 0,35mm |
| Penggunaan kompresor udara | 4-6Kgf/Cm2 |
| Gunakan catu daya | 220V 50/60Hz 100W |
| Ukuran mesin L * W * H | 800×1000×1650mm/ |
| Berat mesin | 300Kg |
| antarmuka | Inggris/Cina |
3, SM481 PLUS Hanwha memilih dan menempatkan mesin
SPESIFIKASI:
1, 10 desain lengan tunggal mulut, kecepatan maksimum bisa mencapai 40000CPH.
2, penggunaan kamera terbang + identifikasi kamera tetap, sangat meningkatkan kemampuan pemasangan komponen besar.
Selain material biasa di dalam dudukan 0402, ia memiliki stabilitas yang sangat baik di dudukan BGA, IC, CSP, dan material berukuran besar dan sedang lainnya.
3, desain monorel, konfigurasi ukuran input PCB maksimum opsional 1500x460.
SPESIFIKASI CONVEYOR SMT PCB:
| Model | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Ukuran garis besar | 500*670*880 mm | 600*670*880 mm | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| lebar PCB | 500*50~350mm/460MM | 600*50~350mm/460MM | 800*50~350mm/460MM | 1000*50~350mm/460MM | 1200*50~350mm/460MM | 1500*50~350mm/460MM |
| Kecepatan transfer | 0-12m/Min | |||||
| Arah Konveyor | KIRI-KANAN/KANAN-KIRI | |||||
| Sumber Daya listrik | AC220V/110V 50/60HZ | |||||
| Tenaga motor utama | 15W | |||||
| Lacak Fiexed Edge | depan tetap (belakang tetap) | |||||
| Tinggi Transportasi | 900±20mm | |||||
| Berat bersih | 41kg | 48,7kg | 48,9kg | 55KG | ||
6ZONE SMT REFLOW OVEN UNTUK GARIS PERAKITAN SMD:
| Data mesin |
| Ukuran model: L3800×W1000×H1450mm |
| Catu daya: 3￠ 380V 100A 50/60HZ |
| Mulai daya: 0KW daya kerja normal 6.0KW |
| Berat: 700KG |
| Bagian transmisi |
| Sabuk jala baja tahan karat berbentuk B + rel pemandu yang dihitamkan dan diperkeras |
| Lebar sabuk jala 400MM, rentang penyesuaian lebar rel panduan: 50MM—350MM |
| Arah transmisi: dari kiri-kanan atau dari kanan-kiri opsional |
| Kecepatan transmisi: pengaturan kecepatan konversi frekuensi 0—5M/min |
| Ketinggian sabuk jaring dari tanah: 900MM±0MM |
| Karakteristik pemanasan |
| Seluruh mesin dirancang untuk proses bebas timah |
| Zona pemanasan: naik 6 turun 6 |
| Area pendinginan: pendinginan kipas aliran konstan lapisan ganda |
| Panjang zona pemanasan: 300MM |
| Waktu pemanasan: suhu normal untuk mengatur waktu suhu ≤ 0 menit |
| Urutan pemanasan: pemanasan dari tengah ke kedua sisi satu per satu, hemat 1/3 listrik |
| Akurasi kontrol suhu: ±°C (tergantung ketinggian tungku) |
| Kinerja isolasi: suhu penutup atas tidak melebihi 45 derajat pada suhu tinggi 50 derajat |
| Metode kontrol suhu: rantai keseimbangan + penyesuaian voltase analog |
| Zona suhu atas dan bawah dapat dioperasikan dan dikontrol secara independen |
| bagian pemanas |
| Impor motor tahan suhu tinggi, frekuensi variabel untuk menyesuaikan roda angin untuk mengangkut angin. |
| Pipa panas nikel baja tahan karat, dengan heat sink untuk pemanasan yang merata |
| Waktu deteksi suhu dinaikkan dari semula tiga detik menjadi 0,1 detik |
| Mempercepat saluran udara secara efisien untuk menyediakan volume udara sirkulasi yang cukup |
| Perangkat ventilasi paksa untuk memastikan uap fluks tidak bocor |
| Bagian transmisi |
| Gubernur digital, rasio gear box Taiwan STK motor 1:150 |
| Sabuk jala dapat disesuaikan dengan bebas |
| Transmisi sinkron gigi ganda, operasi stabil |
| Sistem pengisian roller gemuk, |
| struktur tubuh |
| Keseluruhan struktur bingkai dilas, kokoh dan tahan lama |
| Cat semprot komputer, permukaannya halus dan bertekstur |
| Zona pemanasan dan pengeringan diperpanjang dalam struktur, sehingga kemampuan pembersihan oksidasi bantalan peralatan dan kemampuan pemulihan rosin diperkuat. |
| Sistem penutup buka/tutup silinder elektrik. |
| Sistem kontrol bukaan penutup ganda (bukaan penutup pegas gas + bukaan penutup silinder) |
| Ada antarmuka yang dapat dilepas antara semua sirkuit yang dikendalikan oleh kotak listrik di bawah dan tangki bagian dalam, yang nyaman untuk pemisahan selama perawatan dan penggantian suku cadang.Sadari pemeliharaan seperti orang bodoh |
| Penutup belakang dilengkapi dengan jendela yang dapat diperbaiki.Lebih mudah untuk pemeliharaan |
| Tabung pemanas/solid state/instrumen kontrol suhu mengadopsi desain modular, yang nyaman untuk pemeliharaan |
| Pendinginan ganda di sisi atas dan bawah outlet, kecepatannya dapat disesuaikan |
| Liner atas dan bawah diisi dengan bahan isolasi termal efisiensi tinggi di bawah tekanan tinggi |
| Kinerja listrik dan kontrol |
| Kontrol komputer industri PLC + lanjutan, perangkat lunak uji suhu tungku Taiwan Xinjie, komputer dapat berjalan normal saat macet |
| Arus rendah yang konstan melindungi sirkuit pemanas tabung/keadaan padat/kontrol suhu dari dampak arus kuat dan memperpanjang masa pakai. |
| Atur pelindung kebocoran |
| Suhu terlalu tinggi atau fungsi alarm terlalu rendah |
| Suhu ultra-tinggi yang diatur sendiri, secara otomatis memutus daya pemanas |
| Santak UPS catu daya tak terputus, operasi otomatis setelah listrik mati |
| Uji kurva suhu yang kuat dan fungsi analisis, yang dapat memenuhi analisis parameter dari berbagai proses, memiliki fungsi diagnosis kesalahan yang cerdas, dan secara otomatis dapat menampilkan berbagai kesalahan dalam daftar alarm |
| File dapat diberi nama dan disimpan sesuai dengan produk pengguna yang berbeda.Saat pengguna mengganti produk, dia hanya perlu memilih file yang sesuai untuk menyesuaikan parameter peralatan. |
| Sistem ini memiliki diagnosis kesalahan otomatis, alarm suhu sangat rendah, dan dapat mengatur waktu pendinginan secara otomatis setelah dimatikan. |
| Kontrol kecepatan motor kipas secara bertahap (area keseimbangan pemanasan + kontrol independen dari area pengelasan utama), mode pengaturan kecepatan stepless |
| Sistem akan secara otomatis menghentikan pemanasan dan memasuki pendinginan sesuai dengan kondisi suhu berlebih |
| Mode kontrol rantai keseimbangan yang unik, periode pemindaian penyesuaian otomatis suhu adalah 0,1 detik, mengurangi keluaran solid-state dan mencapai efek penghematan daya.Kontrol suhu yang stabil dan kebisingan kurva yang berkurang |
| Dengan fungsi perlindungan delay shutdown, setelah shutdown, itu akan didinginkan melalui udara sesuai dengan waktu yang telah ditentukan. |
| Sistem pendingin |
| Metode pendinginan: sistem pendinginan ganda atas dan bawah, kecepatan pendinginan dikontrol dengan menyesuaikan sudut pendinginan. |
| Kuantitas pendinginan: pendinginan dua tahap, (pendinginan berpori roda angin + pendinginan paksa kipas arus konstan) |
| Sistem pemulihan rosin/gas buang |
