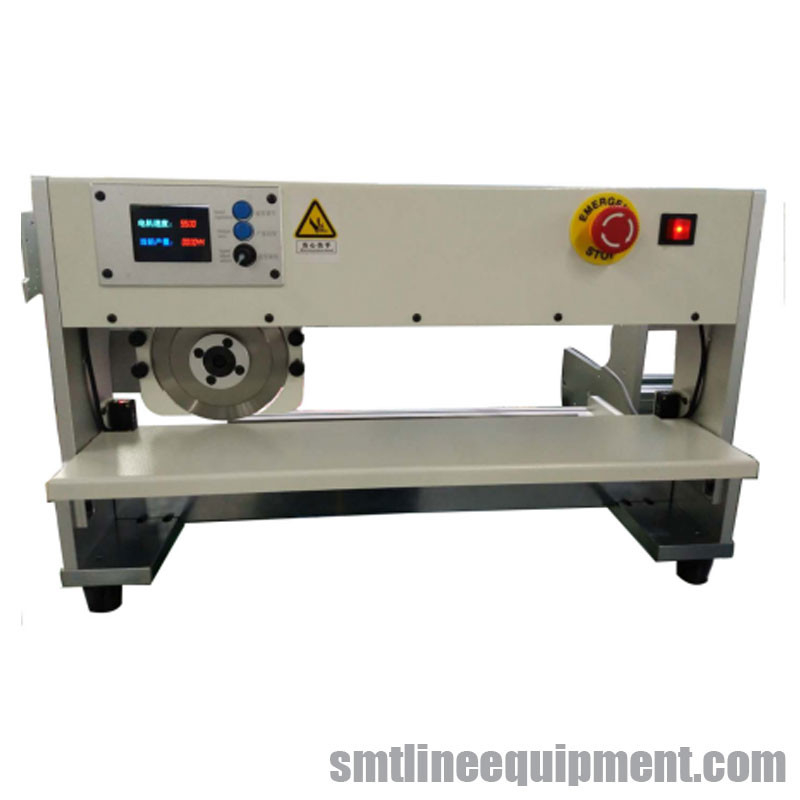

Mesin Pemotong PCB Desktop Ekonomi Pemotong Laser PCB Melangkah Motor Didorong

MESIN PEMOTONG PCB DESKTOP, Pemotong PCB Ekonomis

Ini adalah mesin pemotong pcb desktop otomatis, itu banyak digunakan untuk pabrik smt, kami telah mengekspor ke banyak negara sebelumnya, dengan kualitas yang baik dan kehidupan yang stabil. Kami adalah produsen berbagai mesin pemotong pcb dengan pisau pemotong pcb quanlity tinggi, jadi Anda tidak perlu khawatir akan rusak saat memotong papan PCB Anda.

CNSMT mengkhususkan diri dalam merancang, memproduksi dan menjual rangkaian produk berikut:

PEMOTONG PCB, FPCPEMOTONG, hot press FPC, hot press pulsa, mesin las pulsa, substrat aluminiumPEMOTONGmesin, laserPEMOTONG,

Pukulan geser FPC, pembagi strip ringan, mesin PEMOTONG PCB LED, mesin pemotong substrat aluminium, pemotong alur-V, mesin las pulsa kabel, mesin suhu konstan, pemicu PCB yang dapat ditarik, PCB, cetakan FPC, mesin las pengepresan panas, mesin pemotong PCB SMT ,

Deskripsi Produk


1. Pemotong tipe pisau adalah papan PCB listrik dan substrat aluminiumpemotongdengan pisau bundar atas dan pisau lurus bawah.Saat membagi papan, PCB dipasang pada pisau bawah melalui alur V, dan pisau atas dikendalikan oleh sakelar kaki untuk mewujudkan pemisahan papan.
2. Themesin pemotong pcb otomatis is digerakkan oleh stepping motor, yang dapat memisahkan berbagai papan PCB besar atau kecil dan substrat aluminium dengan pra-alur.

3. Panjang segmentasi maksimum adalah 400MM, 600MM, 900MM, 1200MM, dan juga dapat disesuaikan di luar rentang ukuran ini.

4. Gerakan gerakan pisau melingkar atas (yaitu panjang pelat) dapat diatur sebelumnya.

5. Kecepatan potong dapat dengan bebas dialihkan antara 300MM/S dan 500MM/S.

6. Celah antara pisau atas dan bawah dapat dengan mudah disesuaikan dengan kenop.
7. Operasi aman.Ada pisau pelindung pada pisau bundar, yang tidak akan melukai tangan.Itu juga dapat dilengkapi dengan perangkat penginderaan inframerah (safety light curtain).Ketika tangan manusia atau benda asing memasuki area kerja, pisau akan otomatis berhenti untuk melindungi mesin dan mencegah cedera kerja.

8. Pisau melingkar atas dan pisau lurus bawah terbuat dari bahan SKD-11 yang diimpor dari Jepang, yang keras dan tahan aus, memiliki masa pakai yang lama, dan memiliki tegangan pemisah pelat kecil untuk mencegah retak pada sambungan solder.
9. memotong ketebalan PCB: 0.5MM-3.2MM.
10. Ketebalan PCB yang tersisa di slot V: standar 1/3 ketebalan papan PC, MIN-0.2MM, MAX-0.8MM.11. Kedalaman minimum C alur V adalah 0,25MM, dan dimensi eksternal ditambahkan setelah pemisahan: 0,1MM-0,2MM.

Operasi manual

I. Catatan:

* Sebelum menggunakan mesin pemotong pcb otomatis, harap baca manual ini dengan cermat, dan ini akan membantu Anda mengoperasikannya dengan lancar.

* Jangan melepas pelindung di sekitar mata pisau dalam keadaan apa pun, agar tidak menimbulkan bahaya

* Mesin ini hanya dirancang untuk papan sirkuit dengan potongan V yang telah dicetak sebelumnya, jangan digunakan untuk tujuan lain.

* Saat mengoperasikan mesin ini, jangan memakai pakaian yang terlalu longgar.Rambut panjang harus diikat agar tidak terjerat.

II.Nama bagian mesin (lihat Gambar 1 dan 2):

1. Tombol penyetelan mode pelat

2. Indikator daya dan asalnya

3. Tombol perjalanan piring

4. Saklar kecepatan tinggi / rendah

5. Sakelar berhenti darurat

6. Pisau atas

7. Penjaga bilah atas

8. Tombol penyetelan tinggi dari bilah atas

9. Kursi bilah atas

10. Bilah bawah

11. Baki luar

12. Penjaga bilah bawah

13. Panel samping

14. Sekrup kenop manual

15. Pembatas tinggi bilah atas

AKU AKU AKU.Indikator teknis:

Panjang pelat maksimum: tidak terbatas

Ketebalan pelat: 0.2-5.0mm

Kecepatan makan piring: 300-500mm / detik

Bahan pisau: SK61D baja kecepatan tinggi

Suhu operasi: 10-35 Suhu penyimpanan: -20-50

Catu daya: 230V110V, 50HZ / 60HZ, 40W

ukuran: 650mm * 340mm * 430mm

berat: 49 KG

IV.Persiapan sebelum pemasangan dan penggunaan mesin

1. Periksa benda-benda di dalam kotak kemasan, termasuk bagian-bagian berikut: host, manual, kabel daya, sakelar pedal, dan kunci heksagonal untuk penyetelan.

2. Lepaskan kantong pengepakan mesin, letakkan di atas meja kerja yang kokoh, dan bersihkan minyak anti karat pada bilahnya.

3. Mesin harus dibumikan dengan andal untuk mencegah kerusakan akibat listrik statis pada komponen pada papan sirkuit.Jika arde di soket daya dapat diandalkan dan efektif, mesin akan diarde dengan andal setelah dialiri daya.

4. Pasang baki luar (11) ke mesin dengan dua sekrup pengencang, sesuaikan ketinggian komponen pada papan sirkuit untuk menyesuaikannya dengan ketinggian yang sesuai, dan kunci sekrup kenop baki secara manual.

5. Pasang sakelar pedal ke soket yang sesuai di bagian belakang mesin, untuk memastikan catu daya sudah benar sebelum dinyalakan.

V. Penyesuaian mesin:

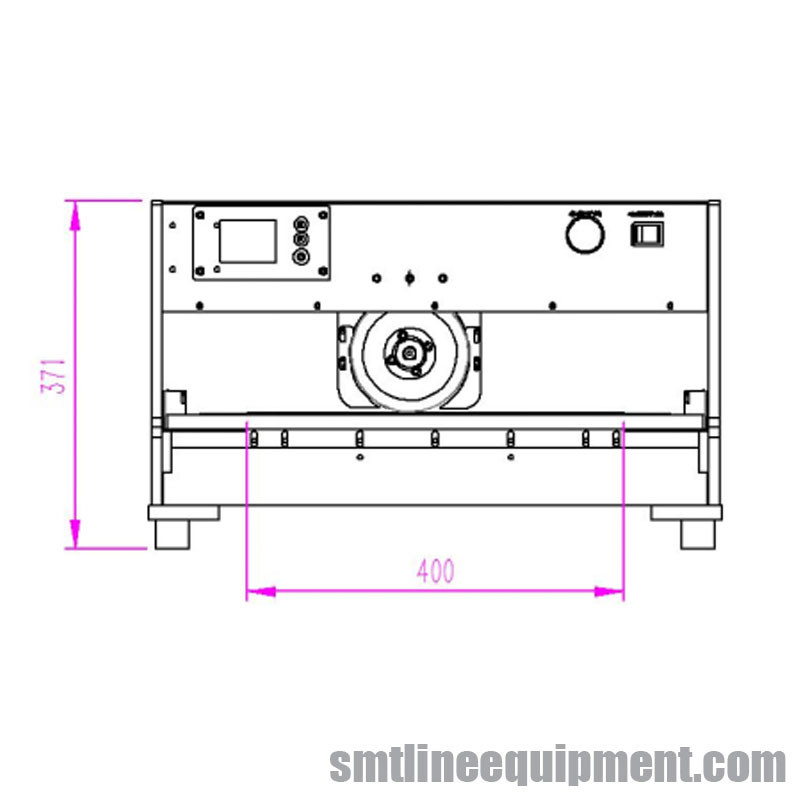

1. Pastikan komponen pada papan sirkuit tidak akan berbenturan dengan bodi dan blade.Lihat Gambar 1 untuk dimensi mesin.Ketinggian komponen pada papan sirkuit tidak akan melebihi ruang lingkup.Jika komponen pada papan sirkuit menyentuh bilah, hubungi kami untuk memproses bilah terlebih dahulu untuk menghindari pemotongan komponen.

2. Sesuai dengan ketebalan papan sirkuit, sesuaikan ketinggian bilah atas dengan menyesuaikan kenop.

VII.Perawatan harian mesin:

Selama penggunaan mesin, pekerjaan perawatannya cukup sederhana.Jaga mesin tetap bersih, dan cat minyak anti karat pada bilah atas dan bawah secara teratur.Tunjuk orang yang bertanggung jawab untuk operasi dan pemeliharaan, untuk memastikan presisi mesin.Jangan gunakan atau simpan di bawah suhu tinggi atau rendah (lihat Bagian 3).

VIII.Penggantian pisau:

Setelah lama menggunakan mesin, jika bilah rusak, kendurkan sekrup kenop penyetel (16), untuk melepaskan bilah atas yang lama yang rusak;jika bilah bawah rusak, lepaskan baki dalam (13), longgarkan keempat sekrup pada bilah bawah, untuk melepaskan bilah bawah lama yang rusak.

A. Instruksi panel kontrol:

1. Saklar kecepatan tinggi / rendah adalah sakelar kontrol kecepatan, termasuk kecepatan lambat dan cepat.Sebelum menggunakan, setel ke kecepatan lambat, dan ketika operator menjadi terampil, setel ke kecepatan cepat, untuk memastikan kualitas pelat.

2. Sakelar mode adalah sakelar sistem, termasuk gerakan kaki atau titik.Dalam mode mode sebelumnya, lampu indikasi akan berkedip dan alarm ketika tidak mencapai perjalanan yang telah ditentukan.Batalkan alarm dan lanjutkan pekerjaan.

3. Berhenti darurat adalah tombol berhenti darurat, dan dapat digunakan sebagai panel.

4. Setelah penggunaan peralatan selesai, setel bilah atas kembali ke titik semula sebelum mematikan daya untuk memastikan keamanan.

B. Instruksi operasi:

1. Hubungkan ke catu daya dan nyalakan sakelar.Lampu indikator 0 dan 400/600 berkedip, tekan tombol yang sesuai dengan lampu berkedip, lampu akan menyala terus menerus.Tekan sakelar kaki, dan bilah atas akan kembali ke asal dan dapat bergerak antara 0 - 400/600.Sentuh tombol 0 atau tombol 400/600 untuk memungkinkan lampu indikasi berkedip, dan sentuh 100/150.200/300.300/450.Tombol apa pun dapat memungkinkan dua lampu yang sesuai untuk menyalakannya secara konstan, kemudian bilah atas bergerak di antara kedua lampu ini dan bilah atas dapat bergerak di antara titik mana pun dari 0-400/600.

2. Sesuaikan celah antara bilah atas dan bawah, umumnya antara 0,1 dan 0,2.Kesenjangan antara bilah pemosisian atas dan bilah pemosisian bawah umumnya sama dengan ketebalan papan PC.

3. Pemotong atas dan bawah harus berada pada bidang yang sama, dan kesalahan tidak boleh melebihi 0,1 mm.

4. Menyesuaikan metode jarak eksentrik

5. Platform kerja dapat disesuaikan ke atas atau ke bawah.

6. Atur perjalanan dan kecepatan pemotongan, dan metode pengaturan harus mengikuti metode penyesuaian yang disebutkan di atas.

7. Injak pedal switch, dan coba sesekali.Jika tidak ada kelainan, pekerjaan formal dapat dimulai.

C. Perawatan dasar:

1. Setelah pekerjaan selesai, matikan catu daya dan singkirkan sisa-sisanya.

2. Perhatikan perlindungan pemotong atas dan bawah.

3. Ketika mesin tidak bekerja untuk waktu yang lama, harap lepaskan pemotong atas dan bawah dan lapisi dengan minyak untuk melindungi.Harap bersihkan sebelum digunakan.

4. Perhatikan pemeriksaan pengencangan semua sekrup
