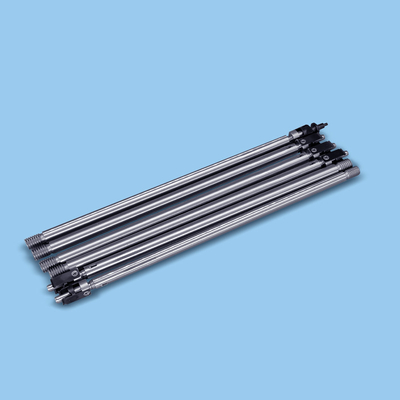

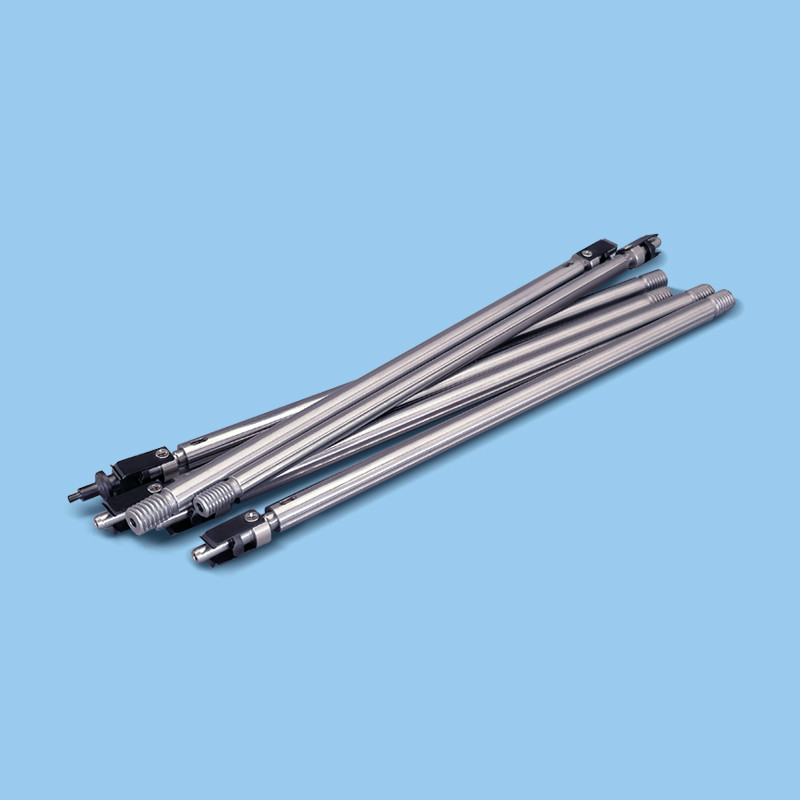

Yamaha Yv100 Nozzle Shaft XJS 6 Spline Shaft 6mm lapisan DIC

Yamaha Yv100 Nozzle Shaft XJS 6 Spline Shaft Lapisan DIC 6mm

Poros nosel Yamaha XJS 6-kepala mesin spline poros akurasi menjamin pembuatan sumber

CNSMT adalah salah satu produsen nozzle dan poros nozzle smt yamaha terbesar di Cina, kami memproduksi semua model nozzle dan poros mesin pick and place, termasuk nozzle yamaha yv100, nozzle yamaha yg200, nozzle yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40 poros, nosel samsung, nosel panasonic, nosel fuji, nosel juki,,,

Teknik latar belakang:

Mounter, juga dikenal sebagai "mounter" atau "sistem pemasangan permukaan", di jalur produksi, dikonfigurasi setelah dispenser atau printer layar, dan komponen pemasangan permukaan ditempatkan secara akurat dengan menggerakkan kepala penempatan Perangkat pada bantalan pcb;

ketika mesin penempatan yang ada sedang digunakan, kotoran yang tidak berguna seperti residu bahan baku dan debu akan menyebabkan gangguan besar pada penempatan papan sirkuit chip dan secara serius mempengaruhi hasil produk.

Elemen realisasi teknis:

Mengingat kekurangan yang disebutkan di atas dari penemuan sebelumnya, tujuan dari penemuan ini adalah untuk menyediakan struktur batang nosel dari mesin penempatan, yang digunakan untuk memecahkan kotoran yang tidak berguna seperti residu bahan mentah dan debu ketika penempatan yang ada. mesin dalam penemuan sebelumnya sedang digunakan.

Ini akan menyebabkan banyak gangguan pada pekerjaan tambalan papan sirkuit tambalan, dan secara serius mempengaruhi hasil produk.

Untuk mencapai tujuan di atas dan tujuan terkait lainnya, penemuan ini menyediakan struktur batang nosel dari pemasangan chip termasuk: batang nosel, dudukan batang nosel dan mekanisme penghilangan debu, dan batang nosel dipasang pada dudukan batang nosel. , Mekanisme penghilangan debu diatur di sisi kursi batang nosel hisap.

Mekanisme penghilangan debu termasuk kursi geser.Kursi geser diatur pada permukaan samping kursi batang nosel hisap dan dapat meluncur ke atas dan ke bawah dengan bebas.Bagian dalam kursi geser dilengkapi dengan tabung peniup, dan permukaan ujung atas kursi geser disediakan Ada katup solenoida, bagian bawah katup solenoida terhubung ke pipa peniup, dan sisi atas geser kursi dilengkapi dengan perangkat penyimpanan gas.Perangkat penyimpanan gas terhubung dengan katup solenoida melalui siku.

Posisi suction nozzle di bagian bawah nozzle rod sesuai dengan posisi suction nozzle.Satu sisi kepala peniup terhubung ke batang yang dapat digerakkan, dan bagian bawah kursi geser dilengkapi dengan batang tetap.Batang tetap dan batang bergerak dihubungkan oleh mekanisme engsel, dan kursi geser jauh dari permukaan samping kursi batang nozzle.Sebuah silinder udara diatur di bawah, dan batang teleskopik pada silinder udara dihubungkan dengan batang bergerak melalui batang penghubung.

Dengan mengadopsi solusi teknis ini: ketika batang nosel hisap menyerap komponen elektronik, kursi geser meluncur ke bawah sehingga kepala peniup dan nosel hisap di bawah batang nosel hisap berada pada tingkat yang sama, dan kemudian silinder diperpanjang, dan batang teleskopik silinder digerakkan oleh batang penghubung Batang bergerak berputar di sekitar mekanisme engsel yang terhubung dengan batang tetap.

Batang bergerak mendorong kepala bertiup untuk bergerak.Di bawah aksi selang, kepala peniup mengubah sudutnya.Lubang peniup pada kepala peniup sesuai dengan komponen elektronik yang diserap oleh batang nosel.Katup solenoida dibuka, dan gas memasuki kepala peniup dari perangkat penyimpanan gas melalui pipa peniup.

Blowing head bertiup pada permukaan komponen elektronik untuk menghilangkan debu dan kotoran pada permukaan komponen elektronik.Kemudian silinder dan kursi geser diatur ulang.Saat batang nosel hisap menggerakkan komponen elektronik Saat sabuk konveyor berada di atas papan elektronik, kursi batang nosel hisap berhenti bergerak, dan kursi geser meluncur ke bawah.

Kepala bertiup, melalui aksi silinder udara, batang penghubung dan batang bergerak, langsung menghadap posisi papan elektronik akan dipasang, dan kemudian katup solenoida terbuka.Gas memasuki kepala peniup dari perangkat penyimpanan gas melalui pipa peniup.Kepala peniup bertiup di permukaan papan elektronik untuk menghilangkan debu dan kotoran di permukaan papan elektronik.

Kemudian silinder dan kursi geser diatur ulang, dan batang nosel menempelkan komponen elektronik ke papan elektronik.unggul.

Dalam perwujudan penemuan ini, alur geser disediakan pada permukaan samping dudukan batang nosel hisap yang terhubung dengan dudukan geser, dan rel geser disediakan pada permukaan samping yang menghubungkan dudukan geser dan dudukan batang nosel hisap.Peluncurannya cocok.

Dengan mengadopsi solusi teknis ini: kursi geser dan kursi batang nozzle dihubungkan melalui rel geser dan alur geser, yang meningkatkan stabilitas koneksi antara kursi geser dan kursi batang nozzle, dan memfasilitasi kursi geser di permukaan dari dudukan batang nosel Gesek ke atas dan ke bawah.

Dalam perwujudan penemuan ini, kedua sisi dudukan batang nosel hisap dan dudukan geser dihubungkan oleh silinder teleskopik hidraulik.

Dengan mengadopsi solusi teknis ini: kursi geser dikontrol untuk meluncur di permukaan kursi batang nosel melalui perpanjangan dan kontraksi silinder teleskopik hidraulik, yang meningkatkan akurasi pergerakan kursi geser dan memfasilitasi kontrol.

Dalam perwujudan penemuan ini, saluran masuk udara disediakan di tengah permukaan ujung atas perangkat penyimpanan udara, dan perangkat penyimpanan udara dihubungkan ke tangki gas bertekanan tinggi melalui saluran masuk udara.

Dengan mengadopsi skema teknis ini: gas bertekanan tinggi pertama-tama memasuki perangkat penyimpanan gas melalui saluran masuk udara, dan kemudian memasuki pipa peniup melalui perangkat penyimpanan gas, memastikan bahwa tekanan udara di setiap pipa peniup konsisten, dan meningkatkan debu kualitas penghilangan mekanisme penghilangan debu.

Dalam perwujudan penemuan ini, sejumlah batang nosel disediakan pada dudukan batang nosel, dan jumlah kepala peniup sesuai dengan jumlah batang nosel.

Dengan mengadopsi solusi teknis ini: setiap nosel pada batang nosel sesuai dengan kepala peniup, yang meningkatkan efisiensi dan kualitas penghilangan debu.

Dalam perwujudan penemuan ini, ada tiga silinder, yang didistribusikan secara merata pada permukaan kursi geser.

Seperti disebutkan di atas, struktur batang nosel dari mesin penempatan dari penemuan ini memiliki efek menguntungkan sebagai berikut:

Dalam model utilitas, mekanisme penghilangan debu diatur di satu sisi dudukan batang nosel hisap.

Dengan mengubah sudut kepala bertiup, aliran udara dihembuskan ke permukaan komponen elektronik ketika batang nosel hisap menyerap komponen elektronik, dan debu di permukaan komponen elektronik dihilangkan.

Selama pemasangan, aliran udara dihembuskan ke permukaan papan elektronik untuk menghilangkan debu pada papan elektronik, untuk memastikan bahwa komponen elektronik dan papan elektronik bebas dari debu dan kotoran saat komponen elektronik dipasang, yang secara efektif meningkatkan kualitas kerja pemasangan komponen elektronik, dan Mekanisme penghilangan debu memiliki efisiensi penghilangan debu yang tinggi, struktur perangkat yang sederhana, dan pengoperasian yang mudah.

Deskripsi gambar

Gambar 1 menunjukkan diagram skema tampilan depan struktur batang nosel dari pemasangan chip dalam perwujudan penemuan ini.

Gambar 2 menunjukkan diagram skema dari tampak samping kanan struktur batang nosel dari mesin penempatan dalam perwujudan penemuan ini.

Gambar 3 menunjukkan diagram skema dari struktur internal struktur batang pengisap dari mounter dalam perwujudan model utilitas dalam tampilan kanan.

Gambar 4 adalah diagram skematik yang menunjukkan struktur internal mekanisme penghilangan debu dari struktur batang nosel dari mesin penempatan dalam perwujudan penemuan ini.

Diantaranya, 1. Batang Nozzle;2. Kursi batang nozzle;3. Silinder teleskopik hidrolik;4. Kursi geser;5. Parasut;6. Perangkat penyimpanan udara;7. Silinder;8. Batang penghubung;9. Pelabuhan asupan udara;10, siku;11, rel geser;12, batang tetap;13, batang bergerak;14, meniup kepala;15, katup solenoida;16, selang;17, pipa tiup.

cara rinci

Contoh-contoh khusus berikut mengilustrasikan penerapan penemuan ini.Mereka yang akrab dengan teknologi ini dapat dengan mudah memahami keuntungan dan efek lain dari penemuan ini dari isi yang diungkapkan dalam spesifikasi ini.

Silakan merujuk ke Gambar 1 hingga Gambar 4. Perlu diperhatikan bahwa struktur, rasio, ukuran, dll. yang ditunjukkan dalam gambar terlampir dalam spesifikasi ini hanya digunakan untuk mencocokkan konten yang diungkapkan dalam spesifikasi untuk pemahaman dan pembacaan mereka yang familier. dengan teknologi ini, dan tidak dimaksudkan untuk membatasi penerapan model utilitas ini.

Oleh karena itu, tidak memiliki signifikansi teknis.Modifikasi struktural, perubahan hubungan proporsional, atau penyesuaian ukuran harus tetap termasuk dalam cakupan Konten teknis yang diungkapkan oleh model utilitas dapat dicakup.

Pada saat yang sama, istilah seperti "atas", "bawah", "kiri", "kanan", "tengah" dan "satu" yang dikutip dalam spesifikasi ini hanya untuk kemudahan deskripsi dan tidak digunakan untuk membatasi teks .Ruang lingkup model utilitas yang dapat diterapkan, perubahan atau penyesuaian hubungan relatifnya, tanpa perubahan substansial pada konten teknis, juga harus dianggap sebagai ruang lingkup implementasi model utilitas.

Mengacu pada Gambar

1, invensi ini menyediakan struktur batang nosel dari pemasangan chip yang meliputi: batang nosel 1, dudukan batang nosel 2 dan mekanisme penghilangan debu.Batang nosel 1 dipasang pada dudukan batang nosel 2. Mekanisme penghilangan debu diatur pada sisi dudukan batang nosel hisap 2. Mekanisme penghilangan debu meliputi tempat duduk geser 4, yang disusun pada permukaan salah satu sisi kursi batang nosel 2 dan meluncur ke atas dan ke bawah dengan bebas.Bagian dalam tempat duduk geser 4 dilengkapi dengan pipa tiup 17 , Permukaan ujung atas tempat duduk luncur 4 dilengkapi dengan katup solenoida 15, bagian bawah katup solenoida 15 dihubungkan dengan pipa tiup 17, dan bagian atas sisi kursi geser 4 dilengkapi dengan perangkat penyimpanan gas 6 yang dihubungkan ke katup solenoida 15 melalui siku 10, dan pukulan Bagian bawah trakea 17 dihubungkan ke kepala peniup 14 melalui selang 16. Posisi kepala peniup 14 sesuai dengan posisi nosel pengisap di bagian bawah batang nosel 1. Satu sisi kepala peniup 14 dihubungkan ke batang bergerak 13, dan bagian bawah kursi geser 4 dilengkapi dengan batang tetap 12. Batang tetap (12) dan batang bergerak (13) dihubungkan dengan mekanisme engsel.Sebuah silinder udara 7 disediakan di bawah permukaan samping kursi geser 4 dari dudukan batang nosel 2, dan batang teleskopik pada silinder udara 7 dihubungkan dengan batang bergerak 13 melalui batang penghubung 8.

Alur geser 5 disediakan di permukaan samping kursi batang nosel 2 yang terhubung dengan kursi geser 4, dan rel geser 11 disediakan di permukaan samping kursi geser 4 yang terhubung dengan kursi batang nozzle 2, dan luncuran rel 11 dan alur geser 5 disediakan.Bekerja sama.

Kursi batang nosel hisap 2 dan kursi geser 4 dihubungkan oleh silinder teleskopik hidrolik 3 di kedua sisi.

Saluran masuk udara 9 disediakan di tengah permukaan ujung atas perangkat penyimpanan udara 6, dan perangkat penyimpanan udara 6 dihubungkan ke tangki gas bertekanan tinggi melalui saluran masuk udara 9.

Sejumlah batang nosel hisap 1 disediakan pada dudukan batang nosel hisap 2, dan jumlah kepala peniup 14 sesuai dengan jumlah batang nosel hisap 1.

Ada tiga silinder 7 yang merata di permukaan kursi geser 4.

Singkatnya, model utilitas saat ini dilengkapi dengan mekanisme penghilangan debu di sisi dudukan batang nosel hisap.Dengan mengubah sudut kepala bertiup, ketika batang nosel hisap menyerap komponen elektronik, aliran udara dihembuskan ke permukaan komponen elektronik untuk menghilangkan debu di permukaan komponen elektronik.,

Saat memasang komponen elektronik, aliran udara dihembuskan ke permukaan papan elektronik untuk menghilangkan debu di papan elektronik, untuk memastikan bahwa komponen elektronik dan papan elektronik bebas dari debu dan kotoran saat komponen elektronik dipasang,

yang secara efektif meningkatkan pemasangan komponen elektronik Kualitas kerja mekanisme penghilangan debu tinggi, efisiensi penghilangan debu dari mekanisme penghilangan debu tinggi, mekanisme perangkat sederhana, dan operasi sederhana.Oleh karena itu, model utilitas secara efektif mengatasi berbagai kekurangan dalam prior art dan memiliki nilai industri yang tinggi.

Perwujudan yang disebutkan di atas hanya sebagai contoh menggambarkan prinsip dan efek dari model utilitas saat ini, dan tidak digunakan untuk membatasi model utilitas saat ini.Siapapun yang akrab dengan teknologi ini dapat memodifikasi atau mengubah perwujudan yang disebutkan di atas tanpa menyimpang dari semangat dan ruang lingkup penemuan ini.

Oleh karena itu, semua modifikasi atau perubahan yang setara yang diselesaikan oleh mereka yang memiliki pengetahuan biasa di bidang teknis tanpa menyimpang dari semangat dan ide-ide teknis yang diungkapkan oleh model utilitas ini harus tetap dicakup oleh klaim dari model utilitas ini.
