Instrumen Kalibrasi Pengumpan Pneumatik Ke760 JUKI Pengumpan SMT JIG
Instrumen kalibrasi pengumpan pneumatik JUKI, SMT FEEDER JIG
Jig kalibrasi JUKI FEEDER ini digunakan untuk juki ke750 ke760, ke2010.2020,2030,2040,2050,2060,2070,2080, fx-1, fx-3r pick and place machine feeder,
Kami adalah produsen alat kalibrasi pengumpan dan pengumpan SMT di Cina, kami dapat memberikan Anda harga terbaik dan mesin kualitas terbaik untuk Anda,
Hubungi kami jika Anda memiliki kebutuhan!
Deskripsi Produk

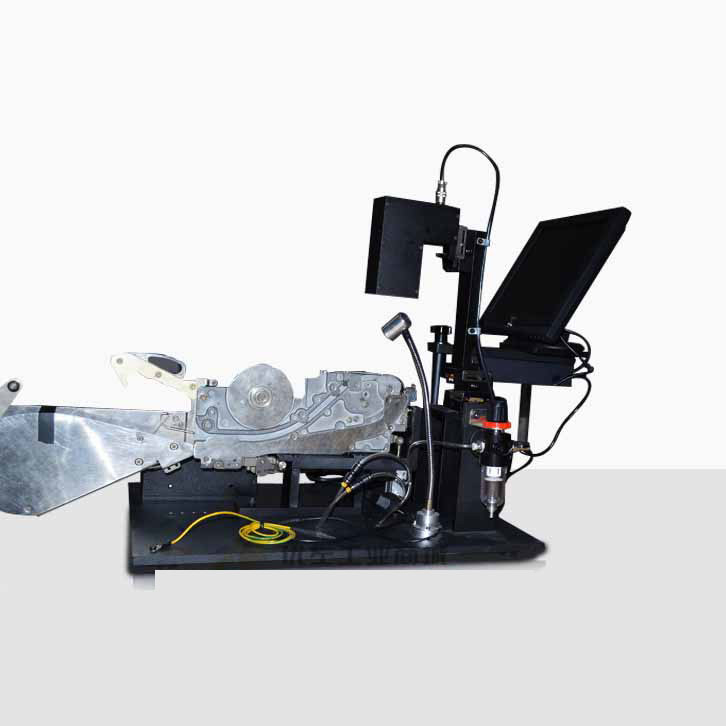

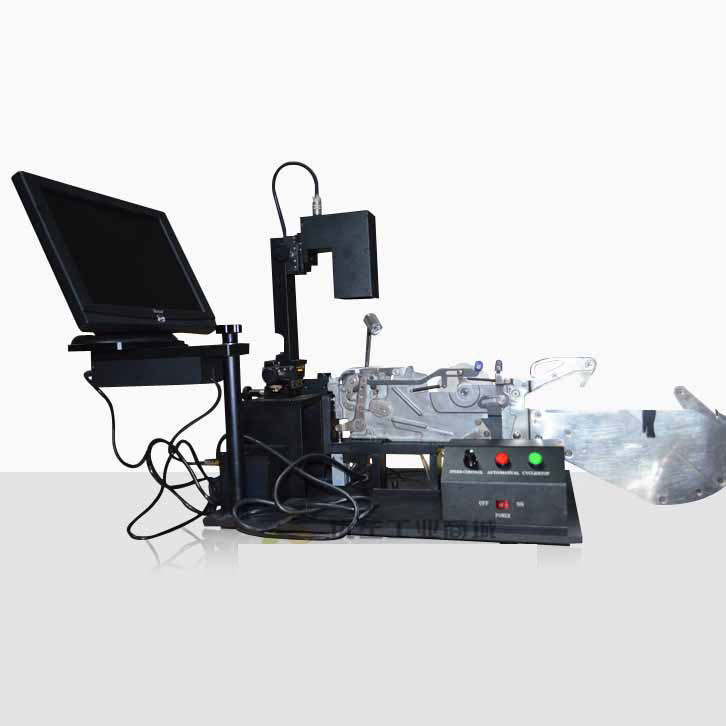

Kalibrator JUKI FEEDER
1. Struktur seluruh mesin disederhanakan, operasinya sederhana, dan fungsinya dioptimalkan.Dan gunakan roda gigi presisi tinggi untuk memastikan stabilitas posisi dan sangat meningkatkan efisiensi kerja.
2. Pengujian akurasi.Posisi reklamasi, tinggi, dan tinggi bar tekanan semuanya dapat diukur secara akurat.Dapat lebih memahami status kualitas.
3. Penggunaan layar LED warna, pencahayaan LED, kamera CCD perbesaran 50 kali, membuat strukturnya lebih ringkas dan indah.Secara efektif mengurangi kelelahan mata dan meningkatkan kualitas kerja.
4. Mudah dioperasikan, dan dapat mensimulasikan mesin penempatan, secara otomatis dan terus menerus mengamati posisi pengambilan, dapat lebih jelas memahami kualitas FEEDER yang terus berjalan, sehingga lebih efektif mengontrol laju lemparan.
Fungsi dan fitur:
1. Penyesuaian sumbu XYZ;
2. Kamera sumbu yang dapat disesuaikan secara langsung;
3. Catu daya DC 220V bawaan;
4. Kursor silang dengan skala;
5. Fungsi otomatis dan langkah;
6. tampilan LED;
7. Perlengkapan kontrol pengumpan;
8. 8*2mm/12*4mm/16*8mm dan 24*8mm pengumpan kontrol sabuk.
Tujuan: Instrumen kalibrasi FEEDER digunakan untuk kalibrasi FEEDER
| aplikasi |
| Produk ini menggunakan CCD definisi tinggi warna Tajam dan lensa pembesaran 50 kali, |
| Amati situasi umpan melalui MONITOR, |
| Thimble bergerak ke atas dan ke bawah, LEVER memakai, |
| Kurangi masalah lempar yang disebabkan oleh rak material yang buruk, |
| Sangat membantu untuk meningkatkan hasil penempatan!! |
| fitur |
| 1: Operasi sederhana, penampilan sederhana dan kompak. |
| 2: Tiga sumbu X, Y, dan H digerakkan oleh roda gigi presisi tinggi yang diimpor dari Jepang, yang presisi dan andal. |
| 3: lensa pembesaran 50 kali, CCD warna tajam;dan lampu LED membuat gambar lebih jelas. |
| 4: Konfigurasikan mode pneumatik, aksi tunggal atau LEVER pemogokan berkelanjutan, untuk mensimulasikan aksi mesin.Memperkecil. |
| 5: Mode penyesuaian dinamis (aksi tunggal/tindakan berkelanjutan). |
| 6: Kecepatan penyadapan dapat disesuaikan, yang nyaman untuk mengamati keausan kelenjar. |
| 7: Amati situasi makan dinamis dari roda gigi. |
| 8: Dilengkapi dengan penggaris koreksi standar untuk mengatur pusat isap. |
| Spesifikasi |
| Tegangan kerja 220V/AC (50HZ) 50W |
| Ukuran mesin 500*350*550 (panjang*lebar*tinggi) |
| Berat mesin 45 KG |
| Instalasi dan penggunaan |
| 1. Hidupkan: Hubungkan jalur sinyal instrumen kalibrasi ke antarmuka VIDEO monitor, konfirmasikan catu daya, dan sambungkan catu daya monitor dan instrumen kalibrasi. |
| 2. Penggunaan panel operasi: |
| Sakelar daya POWER (ON/OFF): digunakan untuk mengontrol sakelar daya mesin.Tekan ke arah ON untuk menghubungkan mesin ke catu daya, dan tekan arah OFF untuk memutuskan catu daya mesin. |
| Tombol Cycle/stop: Tekan tombol cycle/stop sekali untuk mendorong feeder satu langkah ke depan secara pneumatik. |
| tombol otomatis/manual: Tekan tombol otomatis/manual sekali, lampu indikator menyala, |
| Akan terus mendorong pengumpan ke depan.Tekan tombol otomatis/manual lagi untuk menjeda. |
| Tombol kontrol kecepatan: Sesuaikan sakelar kontrol kecepatan, dan kecepatan drive akan berubah. |
| Penyesuaian FEEDER |
| 1. Pasang penggaris kalibrasi pada FEEDER dengan tingkat penempatan terbaik dalam produksi, dan pasang FEEDER pada platform penempatan. |
| 2. Sesuaikan panjang fokus dan sumbu H sehingga monitor akan menerangi bagian tengah lubang kecil posisi hisap FEEDER, dan menguncinya hingga titik silang kursor silang di monitor terlihat jelas, lalu sesuaikan X dan Sumbu Y untuk membuat bagian tengah lubang kecil posisi isap FEEDER's Cross-lock di tengah kursor silang di layar.Pekerjaan persiapan di sini telah selesai;tolong jangan pindahkan sumbu X, Y, dan H lagi. |
| 3. Lepaskan FEEDER dengan penggaris kalibrasi;letakkan FEEDER yang akan dikalibrasi pada alat kalibrasi FEEDER, dan tekan tombol aksi tunggal untuk mengamati apakah bagian tengah bahan isap konsisten dengan perpotongan pada tampilan.Jika tidak, silahkan Sesuaikan baut eksentrik pada FEEDER agar pas.Periksa apakah roda gigi sudah aus atau tidak, dan apakah sekrup yang disetel sudah dikencangkan. |
