Deskripsi Produk

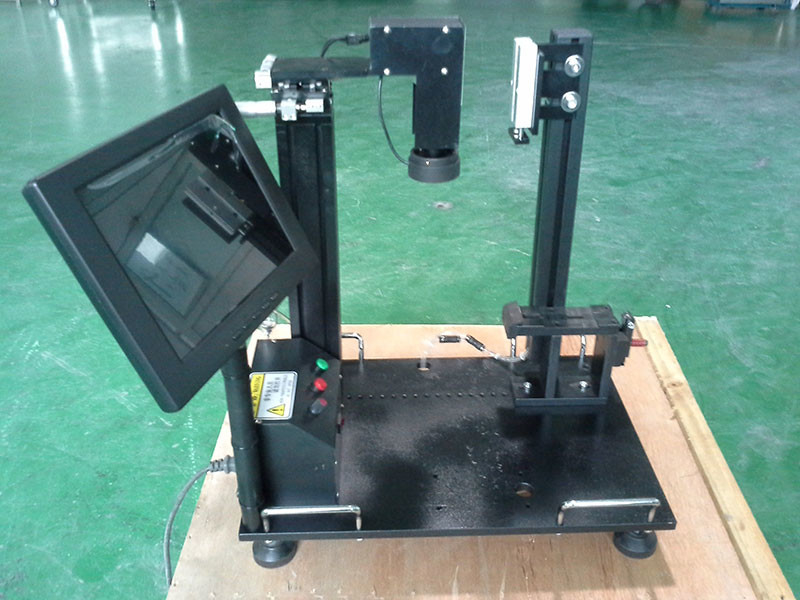

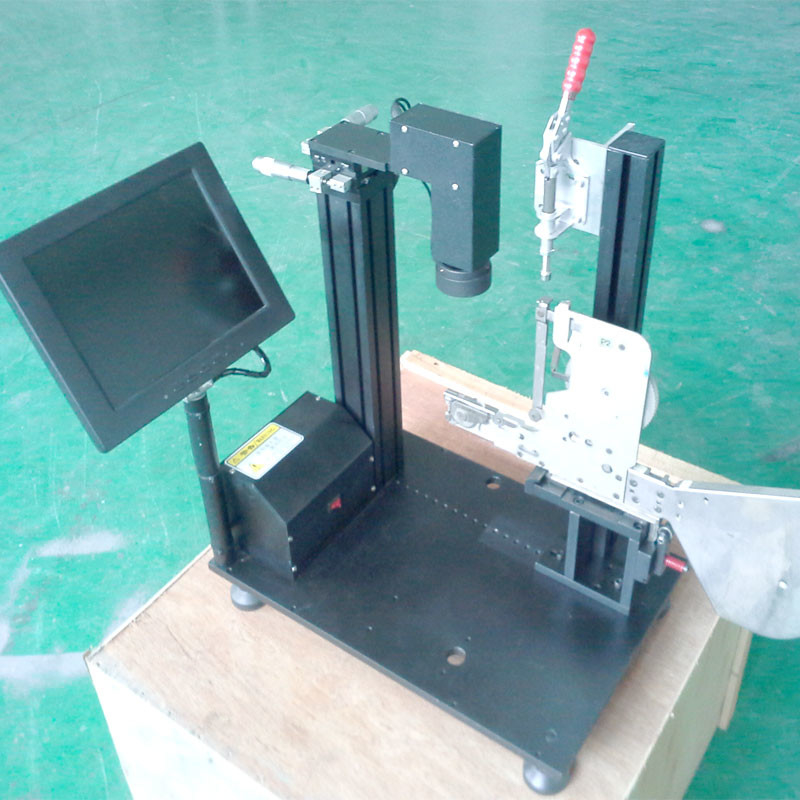

Kalibrator Pengumpan FUJI CP6
1. Struktur seluruh mesin disederhanakan, operasinya sederhana, dan fungsinya dioptimalkan.Dan gunakan roda gigi presisi tinggi untuk memastikan stabilitas posisi dan sangat meningkatkan efisiensi kerja.

2. Pengujian akurasi.Posisi reklamasi, tinggi, dan tinggi bar tekanan semuanya dapat diukur secara akurat.Dapat lebih memahami status kualitas.

3. Penggunaan layar LED warna, pencahayaan LED, kamera CCD perbesaran 50 kali, membuat strukturnya lebih ringkas dan indah.Secara efektif mengurangi kelelahan mata dan meningkatkan kualitas kerja.

4. Mudah dioperasikan, dan dapat mensimulasikan mesin penempatan, secara otomatis dan terus menerus mengamati posisi pengambilan, dapat lebih jelas memahami kualitas FEEDER yang terus berjalan, sehingga lebih efektif mengontrol laju lemparan.

Fungsi dan fitur:
1. Penyesuaian sumbu XYZ;
2. Kamera sumbu yang dapat disesuaikan secara langsung;
3. Catu daya DC 220V bawaan;
4. Kursor silang dengan skala;
5. Fungsi otomatis dan langkah;
6. tampilan LED;
7. Perlengkapan kontrol pengumpan;
8. 8*2mm/12*4mm/16*8mm dan 24*8mm pengumpan kontrol sabuk.

Tujuan: Instrumen kalibrasi FEEDER digunakan untuk mengkalibrasi model FEEDER

2. Spesifikasi produk

2-1.Parameter utama peralatan:

2-1-1.Daya masukan: AC220V (50HZ),

2-1-2.Nilai daya: 45 W

2-1-3.Tekanan udara peralatan suplai: 0,5MPa (= 5bar)

2-1-4.Dimensi keseluruhan (ukuran tubuh): panjang × lebar × tinggi = 450mm × 300mm × 540mm

2-1-5.Berat peralatan (tidak termasuk monitor): 28Kg

2-1-6.Stroke yang dapat disesuaikan dari bagian transmisi:
Arah X: 37±0.5mm
Arah Y: 37±0.5mm

2-2.Parameter komponen:
2-2-1.Kamera CCD:

Data indeks parameter
Warna
Ukuran CCD 1/4 inci
Resolusi 400TVL
Sistem sinyal PAL
Pencahayaan minimum (F1.2) 1.5Lux
Antarmuka lensa C/CS
Tegangan kerja DC 12V
Suhu kerja -10℃～＋50℃
Lingkungan kerja Kelembaban: 40% 95%, tekanan atmosfer: 86Kpa～106 Kpa

2-2-2.Lensa pembesar:

Lensa telesentris, jarak yang dapat disesuaikan 10MM --- 800MM

2-2-3.Layar kristal cair warna:
Sumber daya: AC: 180～250V 50Hz
Konsumsi daya: 15W
Masukan video: 0,7～1,4Vpp, 75Ω
Struktur kasing: kasing plastik, panel LCD
Warna: Hitam
Definisi tengah horizontal: 800TVL
Dimensi: 300 (L) × 300 (T) × 100 (T)
Berat: 38Kg

2-2-4.Lampu kerja:
Tegangan kerja: DC 12V
Nilai konsumsi daya: 10W
2-3.Kondisi lingkungan kerja:
Suhu: 10℃～＋35℃
Kelembaban: di bawah 50% (35℃) di bawah 90% (20℃)
Lingkungan sekitar: Seharusnya tidak ada gas korosif.

3. Cara menggunakan produk
3-1.Persiapan sebelum inspeksi
* Harap pasang monitor dan sambungkan ke catu daya 220v.Gunakan kabel sinyal video untuk menghubungkan terminal output CCD ke antarmuka input sinyal video monitor.
* Hubungkan kabel steker DC ke soket input daya kamera CCD.
* Hubungkan catu daya kotak kontrol listrik ke catu daya 220v.
* Pertama-tama nyalakan sakelar di bagian belakang kotak kontrol listrik dan sakelar daya layar.Pada saat ini, akan ada kursor skala silang yang ditampilkan di layar;jika tidak ditampilkan, periksa apakah catu daya dan kabel sinyal sudah benar.Sesuaikan kecerahan dan kontras tampilan hingga tampilan jernih.
* Pasang penggaris kalibrasi pada FEEDER dengan tingkat penempatan terbaik dalam produksi, pasang FEEDER pada platform penempatan, dan perbaiki.
* Tombol Cycle/Stop: Tekan tombol Cycle/Stop sekali, dan motor akan menggerakkan feeder satu langkah ke depan.Tekan terus tombol Cycle/Stop, dan mesin akan secara otomatis menggerakkan motor untuk menggerakkan feeder ke depan sampai tombol dilepas.
* Tombol Auto/Manual: Tekan tombol Auto/Manual sekali, lampu tampilan menyala, tekan tombol Cycle/Stop sekali untuk menggerakkan motor agar terus menggerakkan feeder ke depan.Tekan tombol Cycle/Stop lagi, dan motor penggerak akan berhenti.
* Tombol kontrol kecepatan: Sesuaikan sakelar Kontrol kecepatan, dan kecepatan mengemudi motor akan berubah.
3-2.Metode Pengukuran
Putar kenop penyesuaian dalam arah X, Y, dan Z untuk memindahkan kursor silang di tampilan ke tengah posisi hisap feeder standar, dan membuatnya konsisten dengan bagian tengah kursor skala silang.Gunakan kursor skala silang sebagai referensi untuk menentukan posisi interval feeder Feeder yang akan dikalibrasi.
3-3.Penyesuaian pengumpan
Jika perlu, lakukan penyesuaian berikut.
(1) Penyesuaian posisi interval dalam arah X

(2) Konfirmasi

Konfirmasikan posisi interval

Konfirmasi posisi rana

3-3-1.Penyesuaian posisi interval dalam arah X

(1) Pertama gunakan pengumpan standar untuk menentukan posisi interval pemberian makan yang benar,
(2) Pasang penggaris kalibrasi pada pengumpan untuk disetel.
Catatan: Penggaris kalibrasi harus diukur dari posisi sekitar 30mm dari lubang depan.
(3) Lepaskan penutup ujung pengumpan yang perlu disesuaikan (seperti yang ditunjukkan pada Gambar 1), lalu pasang di dasar pengumpan.
(4) Kendorkan sedikit sekrup pengencang roda gigi cacing.
(5) Putar poros motor, jepit perangkat anti-rotasi pada poros ke posisi kartu bodi, dan tekan dengan jari Anda.Pada saat ini, poros motor tidak bergerak.
Putar dan sesuaikan batang roda gigi cacing, roda gigi cacing menggerakkan roda gigi besar untuk menyesuaikan posisi makan ke posisi yang benar, sehingga posisi interval penggaris koreksi disesuaikan
Sejajarkan lubang dengan bagian tengah kursor silang di layar, lalu kencangkan sekrup pemasangan roda gigi cacing.
(6) Muat dan bongkar pengumpan dua kali, pastikan bahwa posisi interval tidak berubah,
(7) Tekan tombol maju pada pengumpan beberapa kali untuk memastikan apakah posisi pengumpanan sudah benar.

3-3-2.Mengonfirmasi
(1) Konfirmasikan posisi interval
Setelah penyetelan, konfirmasikan posisi interval pada badan perlengkapan, jika posisinya miring, harap sesuaikan kembali.
Catatan: Saat mengonfirmasi posisi interval, tekan tombol "beringsut" saat memilih posisi untuk mengonfirmasi.Selain itu, muat dan bongkar pengumpan pita 3 kali,
Konfirmasi lokasi berulang kali.
(2) Konfirmasikan posisi rana
Di dasar pengumpan, konfirmasikan bagian tengah rana ke arah X
Apakah jantung berada di tengah kursor silang di mikroskop.
Jika posisinya terlalu miring, ganti pelindung atas.

4. Pemeliharaan
4-1.Inspeksi harian

(1) Harap periksa permukaan kontak pengumpan dan dasar pengumpan dari benturan dan benda asing (kotoran, dll.) yang disebabkan oleh benturan.

(2) Silakan gunakan mata Anda untuk memeriksa apakah penggaris koreksi bengkok, dan periksa apakah lubang gigitan sproket sudah aus atau tidak.

(3) Instrumen kalibrasi pengumpan harus dijaga kebersihannya.Jangan membenturkan pengumpan ke badan mesin selama debugging.Permukaan harus dibersihkan setelah digunakan.Basis pengumpan harus ditambahkan dengan jumlah minyak pelumas yang tepat.Setelah penggaris kalibrasi habis, integritasnya harus dipastikan untuk menghindari deformasi dan mempengaruhi akurasi.

(4) Setelah menggunakan kalibrator, jika Anda tidak menggunakannya untuk waktu yang lama, harap tutupi penutup lensa pembesar agar lensa tidak kotor dan rusak.
