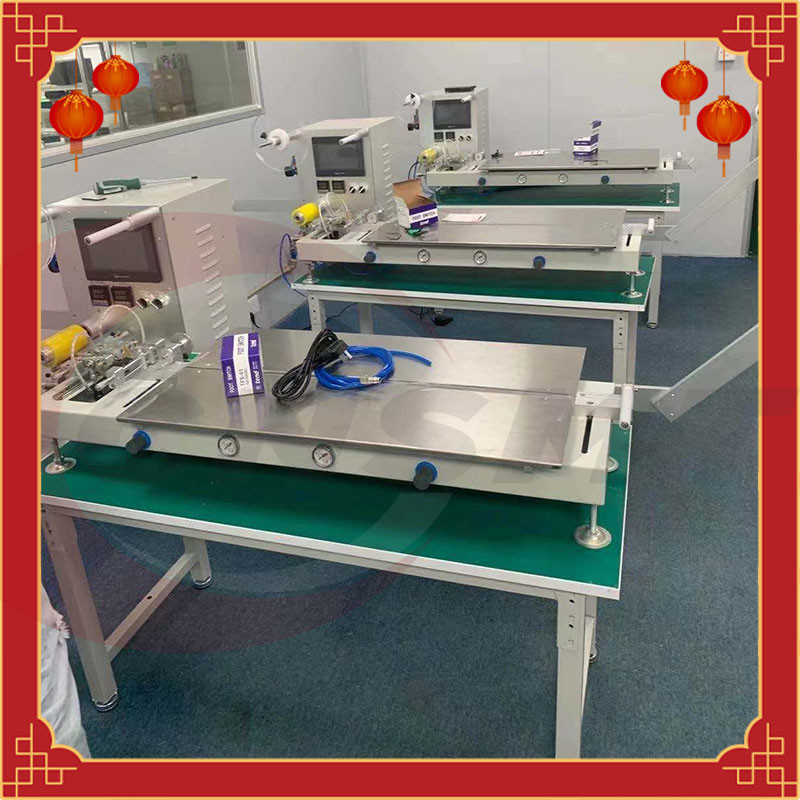

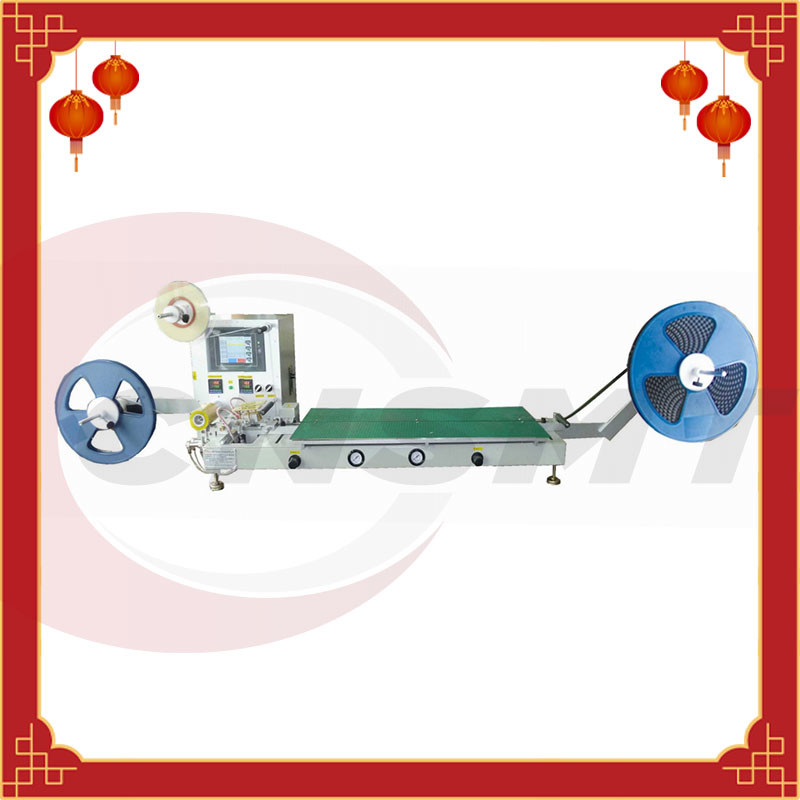

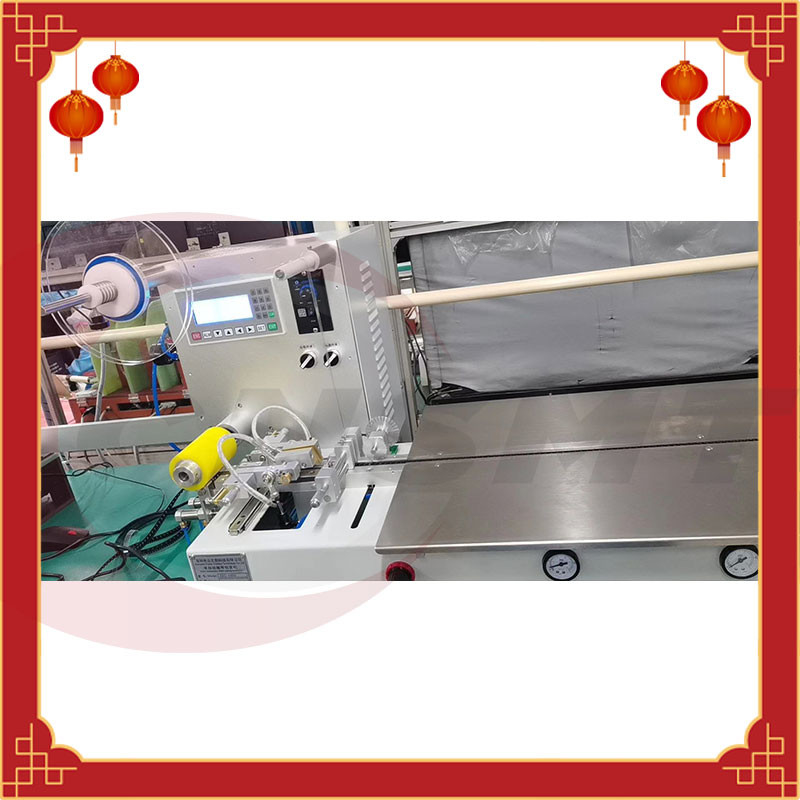

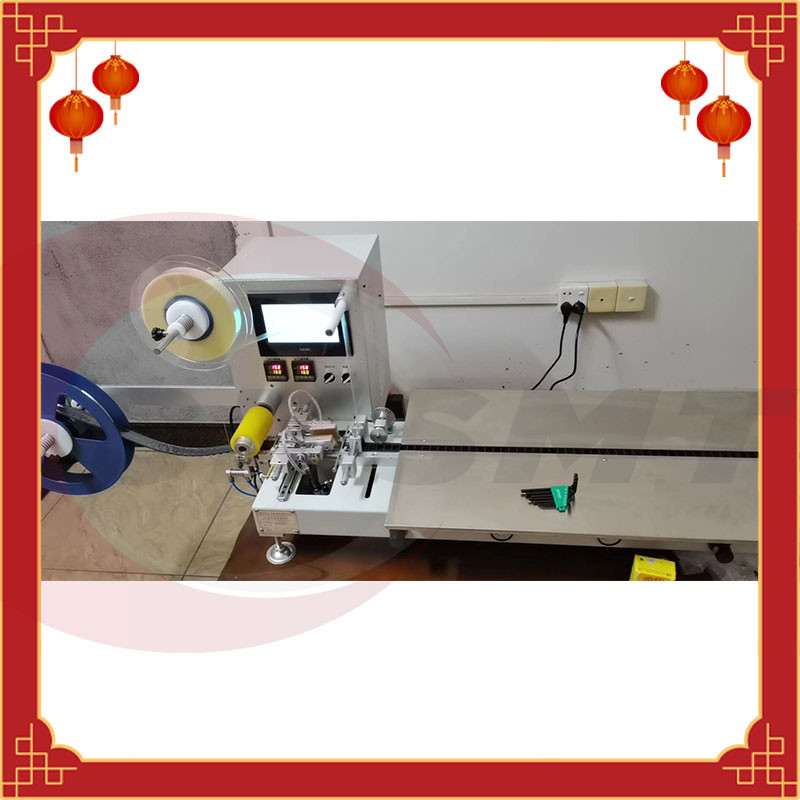

Mesin Pengemas Komponen Elektronik -CNSMT

Deskripsi Produk

Mesin pengepakan rekaman dapat dibagi menjadi dua kategori: semi-otomatis dan otomatis penuh.Komponen material curah dimasukkan ke dalam pita pembawa setelah melewati stasiun inspeksi, pembalikan, dan pengujian.

Karena produk elektronik terus ditingkatkan, disempurnakan, dan sangat terintegrasi, komponen elektronik juga telah berubah dari tipe plug-in sebelumnya menjadi tipe patch untuk menghemat ruang pemasangan papan sirkuit dan memperluas fungsi produk.Ini adalah revolusi besar dalam industri elektronik.

CNSMT memberi Anda mesin pengepakan elektronik yang ekonomis dan mudah dioperasikan di Cina, kami adalah produsen perangkat ini, bahkan dapat mendukung mesin pengepakan yang disesuaikan tergantung pada kebutuhan variasi Anda

Dengan pesatnya perkembangan industri elektronik dalam beberapa tahun terakhir, peran peralatan mekanik dan elektronik alih-alih operasi manual tradisional dalam industri elektronik menjadi semakin jelas.

Di bawah kondisi persyaratan otomatisasi yang lebih tinggi dan lebih tinggi, ini juga digunakan sebagai mesin pengemasan penuh/semi-otomatis untuk pemrosesan komponen.Terus disukai oleh rekan-rekan di industri elektronik.

Mesin pengemasan otomatis terutama cocok untuk produksi massal satu produk, dan mesin memiliki harga yang lebih tinggi dan otomatisasi tingkat tinggi;mesin pengemasan semi-otomatis cocok untuk produksi batch kecil dari berbagai produk, dan mesinnya murah dan memiliki penerapan yang kuat.

Sesuai dengan bentuk, persyaratan pengemasan, dan keluaran produk pengemasan, mesin pengemasan yang sesuai untuk kebutuhan pengembangan perusahaan dapat dipilih secara fleksibel

Spesifikasi:

Parameter teknik

1. Bandwidth yang berlaku: pita pembawa bandwidth 4-104mm;
2. Kapasitas mesin: 2～6K pcs/jam;(tergantung pada bentuk komponen dan kecepatan pengumpanan manual);
3. Spesifikasi baki bahan: baki plastik atau baki kertas 7-inci, 13-inci, 22-inci;
4. Catu daya: AC220V±20%/50HZ, 5A;/110v
5. Pasokan udara: 0.3~ 0.6Mpa/60L/Min;
6. Suhu pemanasan: 110 ° C-180 ° C (tergantung pada bahan pita penutup dan persyaratan untuk nilai kekuatan kulit)
7. Ukuran mesin: L 1630×W 580× T 660 (satuan: mm);
8. Berat bersih mesin: 40KG
9. Persyaratan lain: Sesuaikan panjang trek dan instal fungsi deteksi CCD sesuai dengan kebutuhan pelanggan.
10. Konfigurasi utama PLC: Desen
11. Motor/pengontrol: Taiwan Rihong
12. Katup silinder/solenoid: Japan SMC
13. Saklar fotolistrik: Omron Jepang
14. Termostat: Jepang Panasonic
15. Penghitung: HENLAN SF4-41NA

Karakteristik mesin


Kemampuan beradaptasi yang baik

● Cocok untuk pengemasan berbagai komponen SMD
● Trek dapat disesuaikan secara fleksibel dalam kisaran 4mm-104mm;
● Lacak rongga penjepit, kontrol stabil, dan penyesuaian mudah;
● Mekanisme pita yang dapat ditarik dapat dengan mudah menjepit semua baki pita dan baki kertas yang memenuhi standar EIA-481A;

Penyegelan yang stabil

● Penyetelan kepala pemotong yang akurat.Menyesuaikan kepala mikrometer dari kepala alat pengepres panas dalam dan luar untuk secara akurat menyesuaikan posisi garis penyegelanUntuk ±0,1mm, penyegelan lebih indah;
● Kontrol secara mandiri tekanan penyegelan kepala pemotong dalam dan luar untuk memastikan bahwa pita segel seimbang;
● Kontrol suhu PID independen dua kepala, kontrol suhu yang akurat dan stabil;

Metode penyegelan yang beragam

● Cocok untuk penyegelan dingin berperekat dan penyegelan pengepresan panas;
● Penyegelan dalam mode berjalan terus menerus;
● Penggerak inci dan penyegelan pita;

Penyesuaian pita penutup yang nyaman

● Ketegangan perjalanan pita penutup dapat disesuaikan;
● Posisi pita penutup dapat disetel dengan baik;

Fungsi perlindungan transportasi

● Mekanisme pengangkutan aman untuk melindungi integritas pita pembawa;
● Mulai stabil, pengaturan kecepatan tanpa langkah;pedal kaki/kontrol manual;

Instruksi pengoperasian mesin

• Putar sakelar kontrol di kotak kontrol ke posisi ON;
• Putar tombol sakelar daya pada panel ke posisi "on";
• Pastikan bahwa nilai listrik/barometrik memenuhi persyaratan pengenal dalam parameter teknis;
• Potong sakelar elastis sabuk tekanan ke posisi "sabuk longgar";
• Sesuaikan trek dengan lebar yang dibutuhkan;
• Sesuaikan perangkat sabuk penarik (retracting) ke posisi yang sesuai;
• Sesuaikan pita penutup ke posisi yang nyaman untuk menempatkan pita rata;
• Jepit pita kosong;
• Kencangkan pita penutup dengan benar;
• Sesuaikan jumlah hitungan yang diperlukan oleh penghitung, sesuaikan posisi gigi dan sensitivitas;
• Putar tombol sakelar pengontrol motor pada panel ke status ON;

Untuk kemasan berperekat, harap alihkan sakelar pemanas bilah ke posisi "mati", (jika bilah perlu diturunkan)
Silakan alihkan sakelar pengangkat bilah ke posisi "turun", tekan tombol "mulai" dan itu akan naik secara otomatis
Turun, sakelar "pengangkat bilah" dapat mengontrol pengangkatan bilah saat mesin dihentikan)

• Pindahkan sakelar tegangan ke posisi "sabuk ketat";
• Jika Anda menggunakan selotip terus menerus untuk menyegel, silakan beralih ke posisi "berkelanjutan";jika Anda menggunakan inci untuk bergerak

Dengan penyegelan, harap potong sakelar ke posisi "beringsut";

• Panaskan bilah ke suhu yang disetel, dan lampu indikator "Jalankan" menyala;
• Tekan sakelar mulai atau injak sakelar kaki, mesin mulai berjalan;
• Perhatikan kemasan standar EIA-481A, tinggalkan jumlah spasi awal dan akhir, dll.

Apa Mesin Pengemas Komponen Elektronik kita punya?

• Mesin perekaman semi-otomatis layar sentuh
• Mesin perekaman semi-otomatis layar teks

Prinsip kerja edit Suara

Prinsip kerja mesin rekaman: Setelah mesin pengemasan rekaman dan udara terhubung, jika disegel secara termal, biarkan pisau naik ke suhu yang sesuai, dan sesuaikan pita pembawa dan tekanan udara.

Gunakan peralatan pengumpanan manual atau otomatis untuk memasukkan komponen SMD ke dalam pita pembawa, dan motor berputar untuk menarik pita penutup yang membentuk pita pembawa ke posisi pengemasan, di mana pita penutup naik, pita pembawa turun, dan keduanya dipanaskan pisau tekan Pada pita penutup dan pita pembawa, buat pita penutup menutup bukaan komponen SMD pada pita pembawa, sehingga mencapai tujuan pengemasan komponen SMD.

Kemudian gulungan pengambil menggulung pita pembawa yang dikemas.

Mesin rekaman dapat memberikan arah yang seragam, menguji polaritas produk, inspeksi visual, penandaan laser, dan fungsi lainnya sesuai dengan kebutuhan produksi pelanggan.

Beberapa mesin tape tidak disegel panas, tetapi disegel dingin.Penyegelan perut yang dingin berarti bahwa pita penutup dan pita pembawa dapat direkatkan tanpa pemanasan.

Pita penutup yang digunakan saat ini harus lengket.Sebelum pengemasan, pita pembawa umumnya melewati dua sensor, satu untuk menghitung dan yang lainnya untuk kontrol material.

Kontrol material adalah untuk mendeteksi apakah ada komponen yang hilang pada pita pembawa.Jika kebocoran terdeteksi, motor mesin taping akan segera berhenti, dan kepala pemotong juga akan dibawa ke posisi atas.

Penghitungan SENSOR umumnya menggunakan serat optik, tetapi juga membutuhkan kecepatan respons yang cepat, agar tidak ketinggalan penghitungan.Menghitung SENSOR dapat menghitung lubang samping pita pembawa, dan juga dapat menghitung alur pembentuk.Jika Anda menghitung lubang samping, Anda harus mengubahnya kembali untuk mendapatkan nomor SMD yang benar.

Suara pengeditan kinerja

Kecepatan merekam mesin rekaman cepat.Dengan fungsi uji, dilengkapi dengan penguji yang sesuai, fungsi perekaman dapat dengan cepat menguji nilai kapasitas dan nilai resistansi chip, dan menyortir produk yang baik dan buruk;mesin rekaman menggunakan PLC sebagai kontrol inti;desain tampilannya unik,

Pemesanan tampilan kristal cair, tampilan analog dari status setiap titik kontrol, dapat dengan mudah mengatur dan memodifikasi berbagai nilai parameter, memantau berbagai status kerja dan kecepatan perekamannya, mesin perekaman stabil dan dapat diandalkan.

Pengeditan fitur Suara

● Beragam produk yang dapat diterapkan, perubahan spesifikasi yang mudah.
● Sistem penggerak cam dan splitter stabil dan dapat diandalkan.
● Desain deteksi kesalahan sempurna, dan alarm terlihat jelas dalam sekejap.
● Konverter frekuensi memiliki perubahan kecepatan tanpa langkah dan secara otomatis menambah atau mengurangi kecepatan dengan melacak kondisi pengumpanan.
● Sistem kontrol elektronik PLC, akurat dan stabil, dengan tingkat kegagalan yang rendah.
● Ketinggian kepang dapat disesuaikan, yang fleksibel dan nyaman.
● Metode penerimaan opsional, penerimaan vertikal dan horizontal.
● Deteksi material kosong yang tepat dan penghitungan suku cadang
● Peralatan opsional lengkap, memberikan solusi lengkap.
