8 Zona SMT Vacuum Reflow Mesin Oven 380V 50Hz CNSMT H8835M

8 Zona SMT Vacuum Reflow Mesin Oven 380V 50Hz CNSMT H8835M

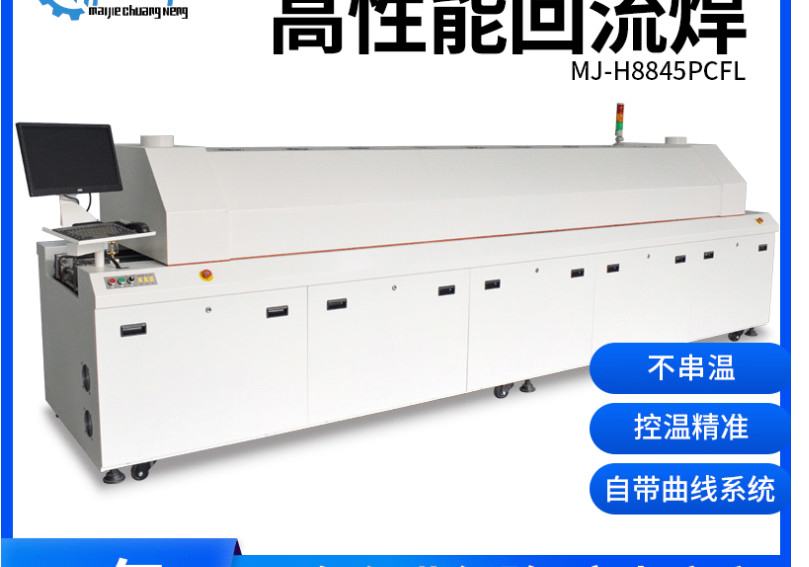

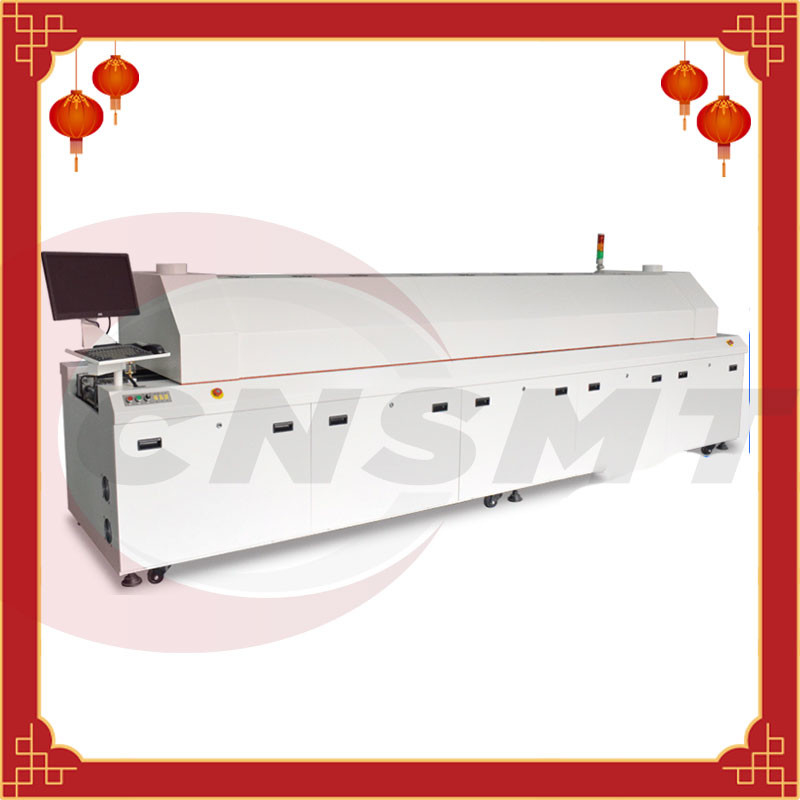

8 Zona SMT Reflow Oven- CNSMT-H8835M

CNSMT adalah salah satu produsen terkemuka oven reflow SMT di Cina, kami menyediakan semua model oven reflow solder, dengan kualitas yang baik dan harga yang kompetitif. jika Anda memiliki kebutuhan, silakan hubungi kami sekarang!

Kami memproduksi semua jenis mesin solder reflow, Termasuk oven reflow 8 zona ekonomi, Sedang dan besar, di bawah ini adalah model Medium:

delapan fitur oven reflow zona suhu:

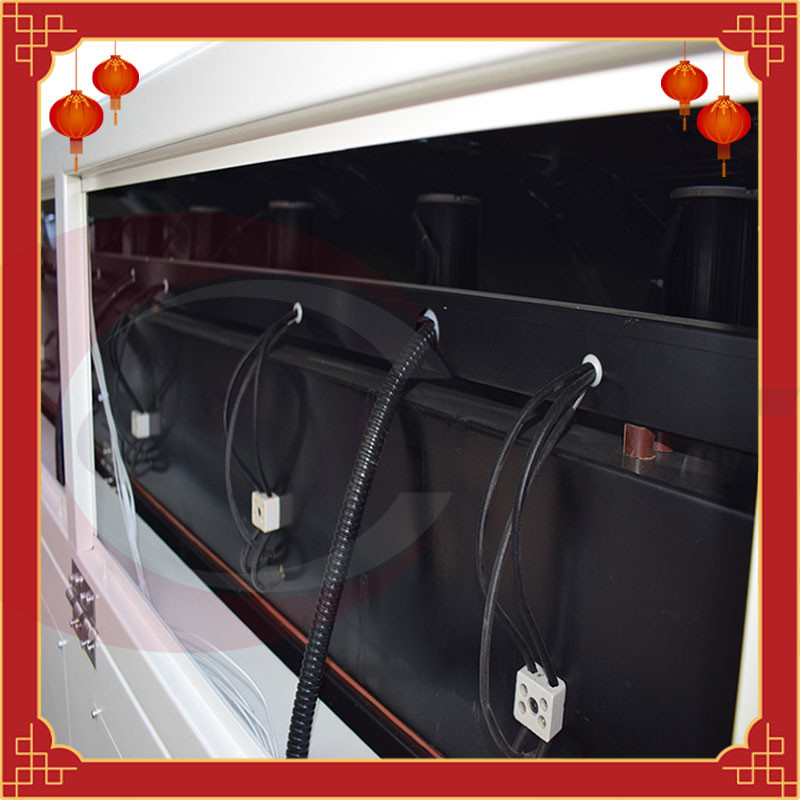

Teknologi pemanas kawat pemanas MAIJIE, struktur angin independen, metode pemanasan atas dan bawah, efisiensi termal tinggi, pemanasan cepat, sekitar 20 menit dari suhu kamar untuk mengatur suhu kerja, perbedaan antara suhu yang disetel dari zona pengelasan dan suhu aktual kurang dari 30 .

·Menggunakan motor suhu tinggi khusus Mitsukoshi Taiwan, pemanasan udara panas penggerak langsung, keseimbangan udara panas, kebisingan rendah, getaran rendah, komponen 0201 tidak dapat bergeser selama transportasi.

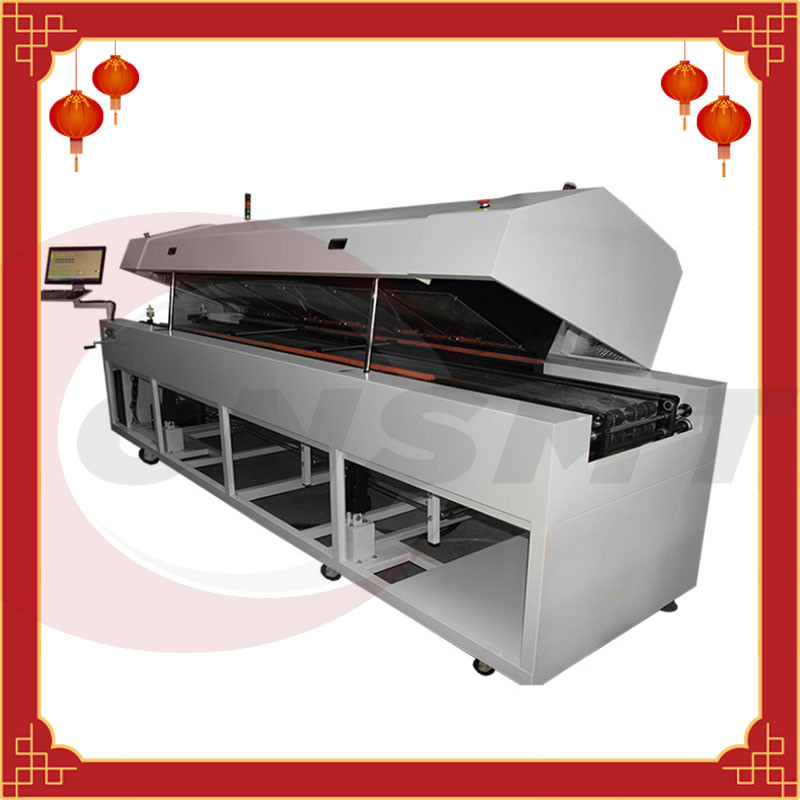

· Desain saluran udara yang unik, distribusi udara yang seragam, kapasitas panas yang besar, zona pemanasan awal, zona suhu konstan dan zona pengelasan memanas dan turun, sirkulasi independen, kontrol suhu independen, akurasi kontrol suhu setiap zona suhu adalah ± 1 , tungku pembukaan mengadopsi jenis penutup atas listrik.

·Cocok untuk men-debug kurva suhu berbagai model, dengan pengaturan zona penyolderan ganda atau tiga kali lipat, TES PROFIL tiga kawat T sekecil 8 , dan uji kurva koneksi sangat kompatibel dengan standar bebas timah Jepang atau Eropa dan Amerika proses solder.

· Menggunakan rel panduan transportasi khusus yang baru dirancang, terbuat dari paduan aluminium tahan suhu tinggi, tahan aus, kekakuan tinggi dan tidak ada deformasi.

Sistem penyesuaian lebar rel panduan mengadopsi perangkat penyesuaian lebar koaksial rak roda gigi untuk memastikan paralelisme rel panduan mencapai ± 5MM, yang secara efektif mencegah terjadinya gangguan papan dan penurunan papan.Dan dilengkapi dengan perangkat penyesuaian lebar otomatis dan manual.

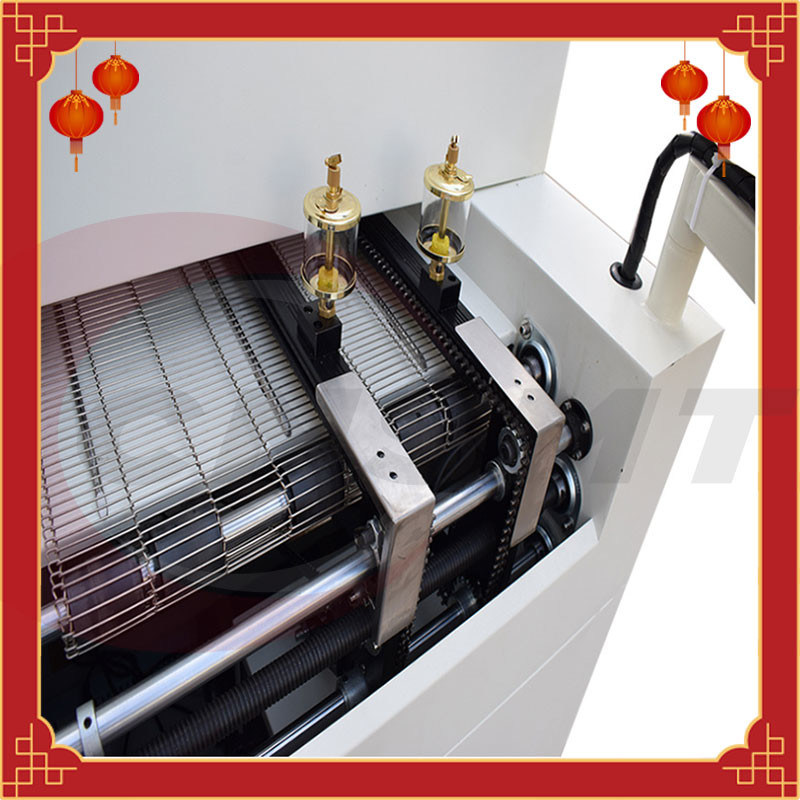

· Sistem transportasi mengadopsi konverter frekuensi Delta pengaturan kecepatan konversi frekuensi stepless, penggerak motor ZD yang diimpor, rantai baja karbon berkualitas tinggi dan sabuk mesh stainless steel SUS316 untuk transportasi sinkron, yang selanjutnya memastikan transportasi yang lancar.Itu juga dilengkapi dengan catu daya UPS yang tidak pernah terputus dan fungsi pengocokan manual, yang secara efektif dapat mencegah PCB terbakar di tungku karena pemadaman listrik yang tiba-tiba.

· Ini memiliki fungsi waktu menetes otomatis dan penghitungan PCB.

· Mengadopsi kontrol komputer industri berkualitas tinggi, layar LCD, sistem operasi Windows XP, uji kurva fleksibel dan fungsi analisis kurva dinamis yang kuat, dan semua data dapat dicetak dan disimpan untuk memenuhi proses bebas timah.

· Semua komponen listrik diimpor, dan semua kabel sinyal dilindungi untuk memastikan operasi jangka panjang yang stabil dan andal SMT 24 jam

Spesifikasi H8835

8zone smt reflow oven Instalasi dan kondisi penggunaan

<1>Tegangan kerja: AC380V 50HZ sistem tiga fase lima kawat.

<2> Suhu sekitar: 5～40℃;

<3> Kelembaban relatif: tidak lebih dari 85% RH;

<4>Sakelar daya: sakelar udara

<5> Daya terpasang: 48KW

<6>Tanahnya rata, dan tidak boleh ada getaran kuat dan gas korosif di lingkungan sekitarnya.

Cara Memeriksa kurva oven reflow 8 zona

Suhu dan waktu delapan zona suhu:

Zona suhu 1: 148 derajat;

Zona suhu 2: 180 derajat;

Zona suhu 3: 183 derajat;

Zona suhu 4: 168 derajat;

Zona suhu 5: 174 derajat;

Zona suhu 6: 198 derajat;

Zona Suhu tujuh: 240 derajat;

zona suhu delapan: 252 derajat;

kecepatan transportasi: 0.6m/menit;alarm suhu berlebih disetel pada 10 derajat.

Secara umum, penyolderan reflow hanya memiliki empat zona suhu: zona pemanasan awal, zona suhu konstan, zona penyolderan reflow, dan zona pendinginan.

Terlepas dari berapa banyak zona suhu yang digunakan untuk penyolderan reflow, pengaturan suhunya diatur sesuai dengan prinsip kerja keempat zona suhu ini.Umumnya, ada lebih banyak penyolderan reflow zona delapan suhu di pasaran.

Ada perbedaan suhu tertentu antara suhu pengukuran aktual penyolderan reflow dan suhu yang disetel untuk penyolderan reflow.

Faktanya, suhu penyolderan tinggi dari penyolderan reflow bebas timah adalah 245 derajat.Suhu penyolderan reflow diatur sesuai dengan kurva suhu yang disediakan oleh pabrik pasta solder dan produk solder yang sebenarnya

Proses bebas timah: zona pemanasan awal: laju pemanasan 1,0~3,0℃/dtk;zona perendaman: laju pemanasan kurang dari 2℃/detik, waktu 70~130℃/detik, suhu: 160~200℃;zona reflow: suhu tertinggi adalah 220 ~ 250 , dan waktu di atas 220 adalah 30 ~ 90 detik;zona pendinginan: laju pendinginan kurang dari 4℃/s, suhu penghentian pendinginan sebaiknya tidak lebih tinggi dari 75℃

Zona suhu penyolderan reflow zona suhu CNSMT8 terutama dibagi menjadi empat zona suhu: zona pemanasan awal, zona suhu konstan, zona pengelasan, dan zona pendinginan.

Zona pemanasan awal

Pemanasan awal adalah tahap pertama dari proses reflow.Selama fase reflow ini, seluruh rakitan papan sirkuit terus dipanaskan menuju suhu target.

Tujuan utama dari tahap pemanasan awal adalah untuk membuat seluruh rakitan papan sirkuit dengan aman mencapai suhu pra-reflow.Pemanasan awal juga merupakan kesempatan untuk menghilangkan gas pelarut yang mudah menguap dalam pasta solder.Agar pelarut seperti pasta dapat dikeluarkan dengan benar dan komponen mencapai suhu pra-reflow dengan aman, PCB harus dipanaskan dengan cara linier yang konsisten.

Indikator penting dari tahap pertama proses reflow adalah kemiringan suhu atau waktu kenaikan suhu.Ini biasanya diukur dalam derajat Celcius, C/s per detik.

Banyak variabel yang dapat mempengaruhi data ini, termasuk: target waktu pemrosesan, volatilitas pasta solder, dan pertimbangan komponen.Penting untuk mempertimbangkan semua variabel proses ini, tetapi dalam kebanyakan kasus, pertimbangan komponen sensitif sangat penting.“Jika suhu berubah terlalu cepat, banyak komponen yang akan rusak.

Tingkat perubahan termal maksimum yang dapat ditahan oleh komponen paling sensitif menjadi kemiringan maksimum yang diizinkan." Namun, jika elemen termal tidak digunakan dan hasil dimaksimalkan, kemiringan dapat disesuaikan untuk meningkatkan waktu pemrosesan.

Oleh karena itu, banyak pabrikan meningkatkan kemiringan ini ke tingkat maksimum universal yang diizinkan sebesar 3,0°C/dtk.Sebaliknya, jika pasta solder yang mengandung pelarut yang sangat kuat digunakan, pemanasan komponen terlalu cepat akan dengan mudah menyebabkan proses di luar kendali.Karena degassing pelarut yang mudah menguap, mereka dapat menumpahkan solder dari bantalan dan pelat solder.

Bola solder adalah masalah utama pelepasan gas yang hebat selama fase pemanasan awal.Setelah papan sirkuit memanas hingga suhu selama fase pemanasan awal, papan sirkuit harus memasuki fase suhu konstan atau fase pra-reflow.

Zona suhu konstan

Zona suhu konstan penyolderan reflow biasanya 60 hingga 120 detik pemaparan, digunakan untuk menghilangkan volatil pasta solder dan aktivasi fluks, di mana kelompok fluks mulai teroksidasi dan berkurang pada kabel dan bantalan komponen.

Temperatur yang berlebihan dapat menyebabkan percikan atau balling solder, serta oksidasi bantalan lampiran pasta solder dan terminal komponen.Demikian pula, jika suhu terlalu rendah, fluks mungkin tidak diaktifkan sepenuhnya.

Zona pengelasan

Suhu puncak umum adalah 20-40 ° C lebih tinggi dari liquidus.[1] Batas tersebut ditentukan oleh komponen dengan ketahanan suhu tinggi terendah (komponen yang paling rentan terhadap kerusakan panas) pada rakitannya.

Pedoman standarnya adalah mengurangi 5 °C dari suhu maksimum yang dapat ditahan oleh komponen yang paling rentan untuk mencapai suhu proses maksimum.Penting untuk memantau suhu proses untuk mencegah melebihi batas ini.

Selain itu, suhu tinggi (lebih dari 260 °C) dapat merusak chip internal komponen SMT dan mendorong pertumbuhan senyawa intermetalik.Sebaliknya, suhu yang tidak cukup panas dapat mencegah slurry mengalir kembali sepenuhnya.

Zona pendinginan

Area terakhir adalah area pendinginan, yang digunakan untuk mendinginkan papan yang diproses secara bertahap dan memperkuat sambungan solder.Pendinginan yang tepat dapat menghambat pembentukan senyawa intermetalik berlebih atau kejutan termal pada komponen.

Kisaran suhu khas zona pendinginan adalah 30-100 °C.Secara umum direkomendasikan bahwa laju pendinginan menjadi 4°C/s.Ini adalah parameter yang harus dipertimbangkan ketika menganalisis hasil proses
